Короб клемма — HITACHI EH5000AC-3-C

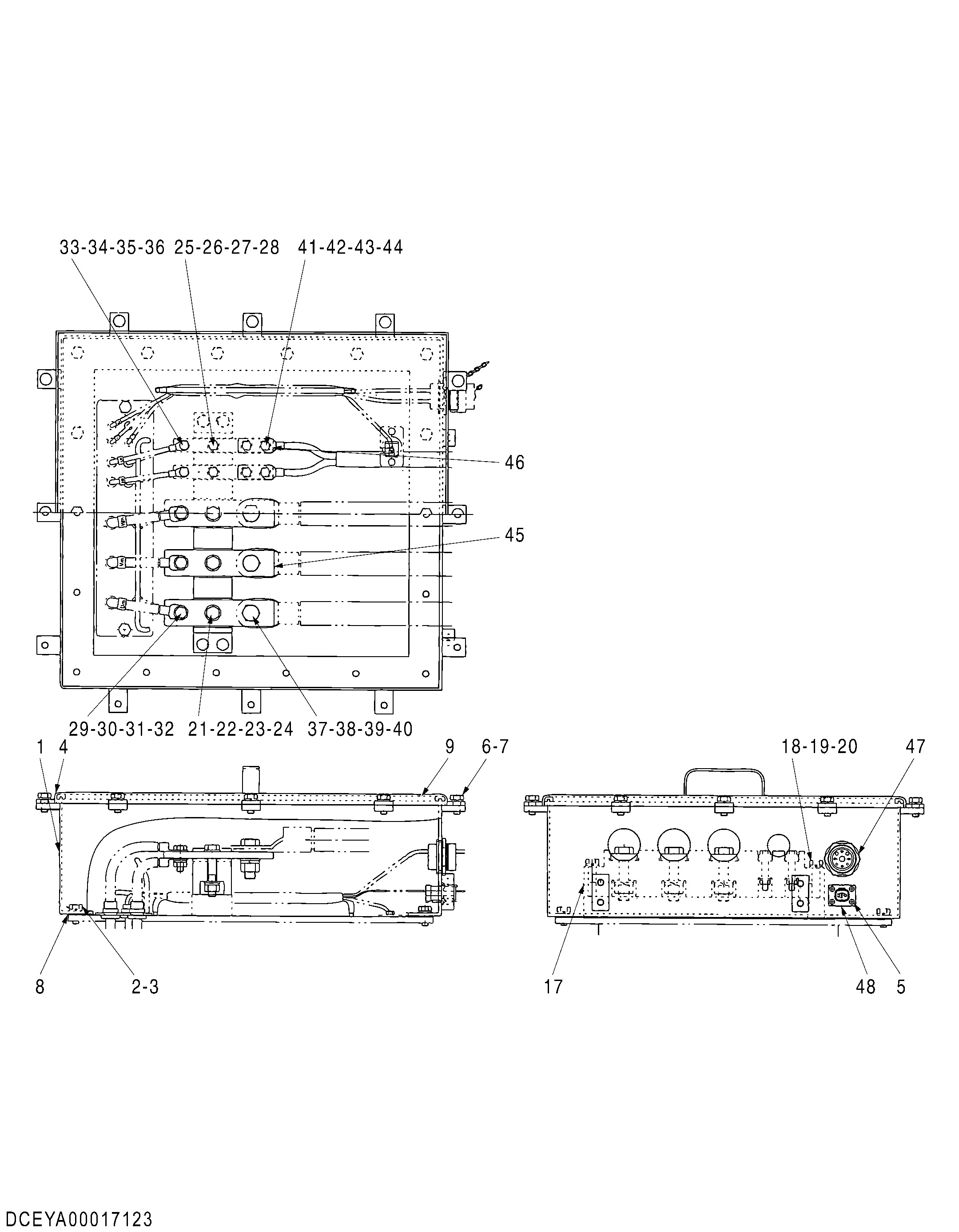

Заводская схема «Короб клемма» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA00017123 | Короб клемма | 1 | |
| 1 | YA00023856 | Короб клемма | 1 |
| 2 | J901020 | Болт | 18 |
| 3 | A590910 | Пружинная шайба | 18 |
| 4 | YA00023857 | Короб клемма | 1 |
| 5 | J850412 | Винт | 8 |
| 6 | J901020 | Болт | 12 |
| 7 | A590910 | Пружинная шайба | 12 |
| 8 | YA00023858 | Прокладка | 1 |
| 9 | YA00023859 | Прокладка | 1 |
| 17 | YA00023860 | Пластина | 1 |
| 18 | J901070 | Болт | 4 |
| 19 | A590110 | Плоская шайба | 4 |
| 20 | A590910 | Пружинная шайба | 4 |
| 21 | J901270 | Болт | 3 |
| 22 | A590112 | Плоская шайба | 6 |
| 23 | A590912 | Пружинная шайба | 3 |
| 24 | J950012 | Гайка | 3 |
| 25 | J900816 | Болт | 2 |
| 26 | A590108 | Плоская шайба | 4 |
| 27 | A590908 | Пружинная шайба | 2 |
| 28 | J950008 | Гайка | 2 |
| 29 | J901030 | Болт | 3 |
| 30 | A590110 | Плоская шайба | 3 |
| 31 | A590910 | Пружинная шайба | 3 |
| 32 | J950010 | Гайка | 3 |
| 33 | J900825 | Болт | 2 |
| 34 | A590108 | Плоская шайба | 2 |
| 35 | A590908 | Пружинная шайба | 2 |
| 36 | J950008 | Гайка | 2 |
| 37 | J901650 | Болт | 3 |
| 38 | A590116 | Плоская шайба | 3 |
| 39 | A590916 | Пружинная шайба | 3 |
| 40 | J950016 | Гайка | 3 |
| 41 | J901625 | Болт | 4 |
| 42 | A590116 | Плоская шайба | 4 |
| 43 | A590916 | Пружинная шайба | 4 |
| 44 | J950016 | Гайка | 4 |
| 45 | YA00023861 | Разъём | 3 |
| 46 | YA00023862 | Разъём | 2 |
| 47 | YA00023863 | Разъём | 1 |
| 48 | 4719146 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
