Трактион трос (2-1) — HITACHI EH5000AC-3-C

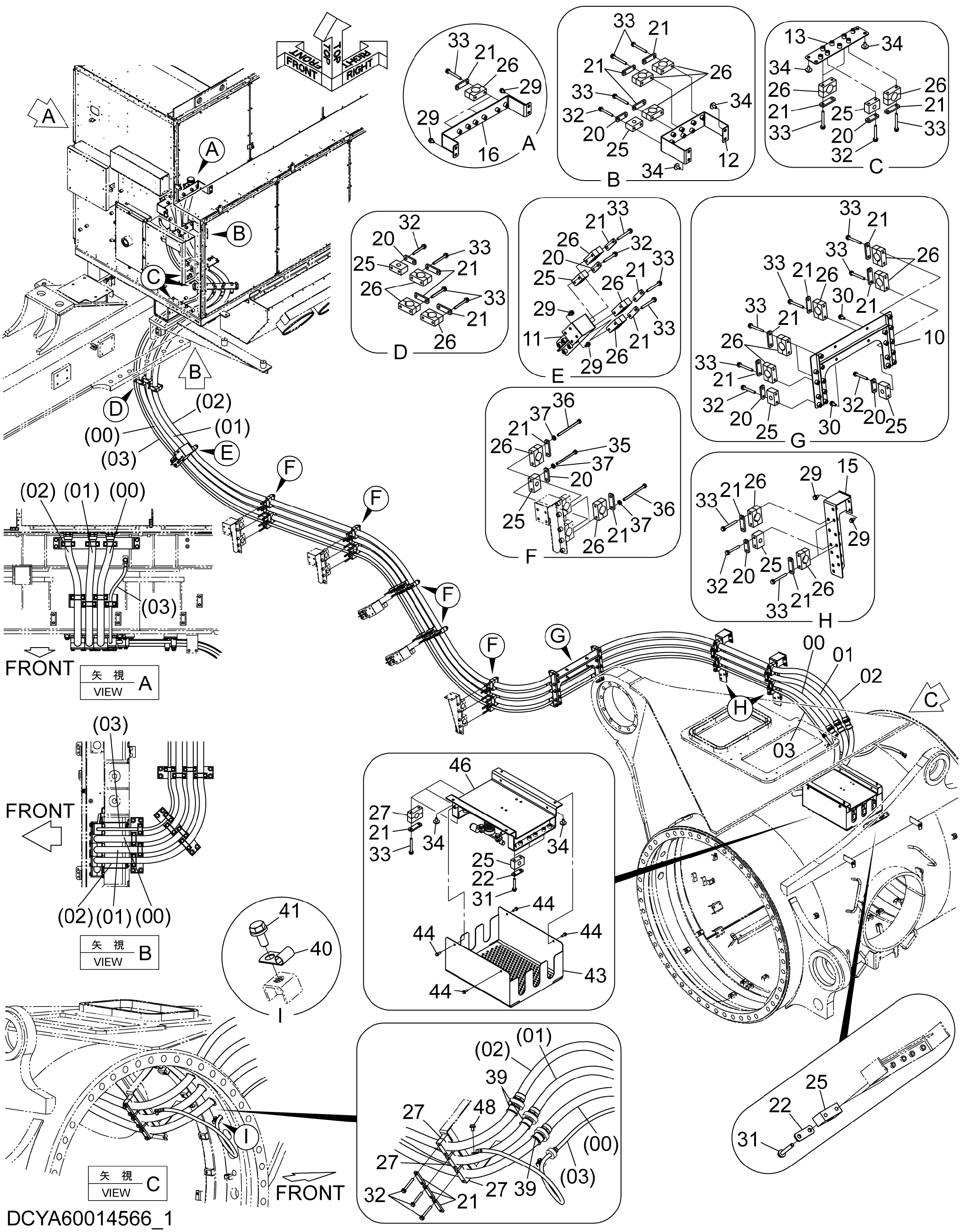

Заводская схема «Трактион трос (2-1)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4731401 | Трос трактион | 1 |
| 01 | 4731402 | Трос трактион | 1 |
| 02 | 4731403 | Трос трактион | 1 |
| 03 | 4731404 | Трос трактион | 1 |
| 10 | YA40000851 | Кронштейн | 1 |
| 11 | YA40000852 | Кронштейн | 1 |
| 12 | YA40000853 | Кронштейн | 1 |
| 13 | YA40000854 | Кронштейн | 3 |
| 15 | YA40002186 | Кронштейн | 2 |
| 16 | YA40004450 | Кронштейн | 1 |
| 20 | 4650315 | Кронштейн | 15 |
| 21 | 4650316 | Кронштейн | 54 |
| 22 | 4454820 | Кронштейн | 6 |
| 25 | 4454817 | Хомут | 21 |
| 26 | 4650365 | Хомут | 48 |
| 27 | 4637940 | Хомут | 6 |
| 29 | J271020 | Болт с шайбой | 16 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | J271025 | Болт с шайбой | 4 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | J271070 | Болт с шайбой | 12 |
| 31A | J901070 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | J271080 | Болт с шайбой | 26 |
| 32A | J901080 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | J271090 | Болт с шайбой | 72 |
| 33A | J901090 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | J281025 | Болт с шайбой | 20 |
| 34A | J901025 | Болт | 1 |
| 34B | 4486055 | Шайба | 1 |
| 35 | J901006 | Болт | 10 |
| 36 | J901010 | Болт | 30 |
| 37 | J222010 | Шайба | 40 |
| 39 | YA00014025 | Резиновая втулка | 3 |
| 40 | 4190272 | Зажим | 1 |
| 41 | J271025 | Болт с шайбой | 1 |
| 41A | J901025 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 43 | YA40013595 | Крышка | 1 |
| 44 | J260825 | Болт с шайбой | 4 |
| 44A | J900825 | Болт | 1 |
| 44B | A590108 | Плоская шайба | 1 |
| 46 | YA00019728 | Короб клемма | 1 |
| 48 | J271220 | Болт с шайбой | 2 |
| 48A | J901220 | Болт | 1 |
| 48B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
