Топливный бак — HITACHI EH5000AC-3-C

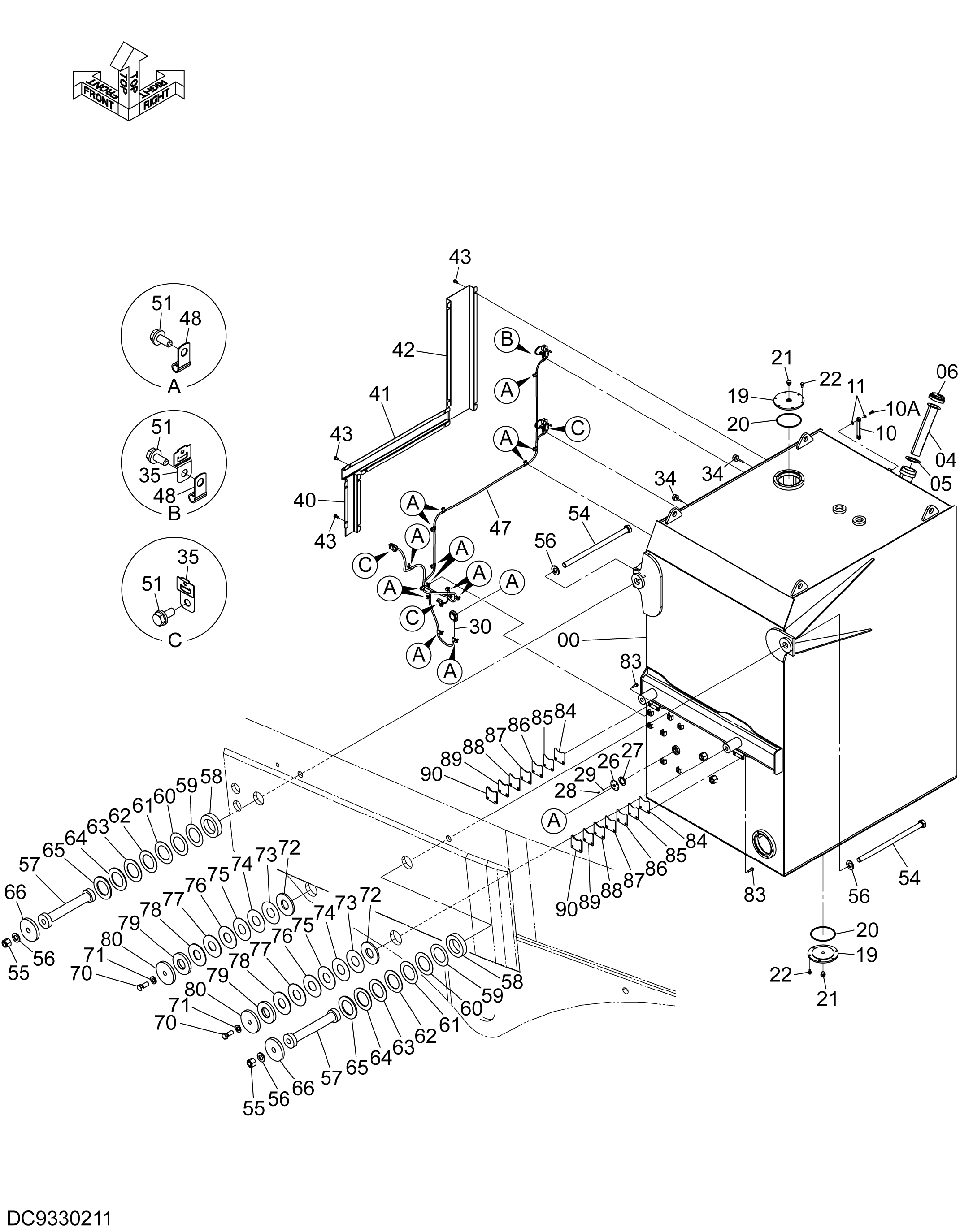

Заводская схема «Топливный бак» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5014421 | Топливный бак | 1 |
| 04 | 4188368 | Сетчатый фильтр | 1 |
| 05 | 4031285 | Манжета резиновый | 1 |
| 06 | 3108295 | Колпачок | 1 |
| 10 | 8033923 | Указатель уровня | 1 |
| 10A | 4100967 | Болт | 2 |
| 11 | 449558 | Уплотнительная шайба | 4 |
| 19 | 4634424 | Крышка | 2 |
| 20 | A810165 | Уплотнительное кольцо | 2 |
| 21 | A885004 | Пробка | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | J271025 | Болт с шайбой | 12 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 26 | 4664585 | Поплавок | 1 |
| 27 | 4269607 | Манжета | 1 |
| 28 | M430510 | Винт | 5 |
| 29 | A590905 | Пружинная шайба | 5 |
| 30 | 4207240 | Колпачок | 1 |
| 34 | 4623860 | Выключатель уровень | 2 |
| 35 | 4448037 | Кронштейн | 4 |
| 40 | 4731344 | Крышка | 1 |
| 41 | 3120467 | Крышка | 1 |
| 42 | 3122831 | Крышка | 1 |
| 43 | J271025 | Болт с шайбой | 12 |
| 43A | J901025 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 47 | 2059887 | Жгут проводов | 1 |
| 48 | 4190261 | Зажим | 15 |
| 51 | J271025 | Болт с шайбой | 17 |
| 51A | J901025 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 54 | 4731345 | Болт | 2 |
| 55 | M663033 | U-образная гайка | 2 |
| 56 | J222033 | Шайба | 4 |
| 57 | 9774271 | Проставка | 2 |
| 58 | 4731346 | Проставка | 2 |
| 59 | 4731350 | Регулировочная шайба | 2 |
| 60 | 4731351 | Регулировочная шайба | 2 |
| 61 | 4731352 | Регулировочная шайба | 2 |
| 62 | 4731353 | Регулировочная шайба | 2 |
| 63 | 4731354 | Регулировочная шайба | 2 |
| 64 | 4731355 | Регулировочная шайба | 2 |
| 65 | 4731356 | Регулировочная шайба | 2 |
| 66 | 4731347 | Пластина | 2 |
| 70 | J932765 | Болт | 2 |
| 71 | J222027 | Шайба | 2 |
| 72 | 4731348 | Пластина | 2 |
| 73 | 4731357 | Регулировочная шайба | 2 |
| 74 | 4731358 | Регулировочная шайба | 2 |
| 75 | 4731359 | Регулировочная шайба | 2 |
| 76 | 4731360 | Регулировочная шайба | 2 |
| 77 | 4731361 | Регулировочная шайба | 2 |
| 78 | 4731362 | Регулировочная шайба | 2 |
| 79 | 4637256 | Резиновая подушка | 2 |
| 80 | 4666452 | Пластина | 2 |
| 83 | J271040 | Болт с шайбой | 4 |
| 83A | J901040 | Болт | 1 |
| 83B | J222010 | Шайба | 1 |
| 84 | 4731363 | Регулировочная шайба | 2 |
| 85 | 4731364 | Регулировочная шайба | 2 |
| 86 | 4731365 | Регулировочная шайба | 2 |
| 87 | 4731366 | Регулировочная шайба | 2 |
| 88 | 4731367 | Регулировочная шайба | 2 |
| 89 | 4731368 | Регулировочная шайба | 2 |
| 90 | 4731349 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
