Передний мост — HITACHI EH5000AC-3-C

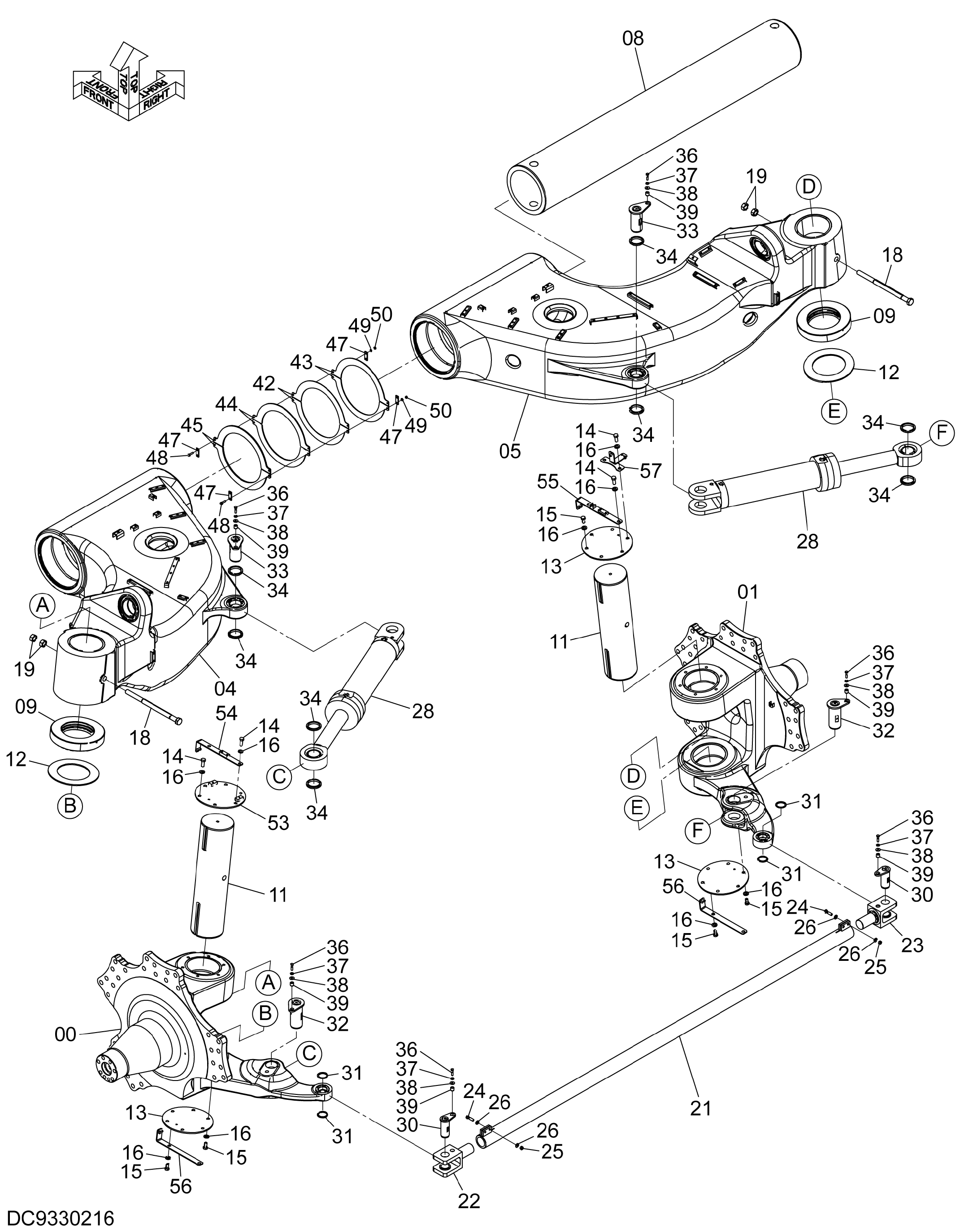

Заводская схема «Передний мост» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9330219 | Спиндле L | 1 |
| 01 | 9330220 | Спиндле R | 1 |
| 04 | 9330217 | Траилингарм L | 1 |
| 05 | 9330218 | Траилингарм R | 1 |
| 08 | YA00011308 | Трубка | 1 |
| 09 | 4720101 | Роликовый подшипник | 2 |
| 11 | YA00012547 | Палец | 2 |
| 12 | YA00002564 | Упорная пластина | 2 |
| 13 | YA00002565 | Крышка | 3 |
| 14 | J922050 | Болт | 10 |
| 15 | J922040 | Болт | 14 |
| 16 | J222020 | Шайба | 24 |
| 18 | YA00002566 | Болт | 2 |
| 19 | J952033 | Гайка | 4 |
| 21 | YA40011602 | Шток TIE | 1 |
| 22 | YA00017839 | Концевой вилка | 1 |
| 23 | YA00017881 | Концевой вилка | 1 |
| 24 | J921660 | Болт | 4 |
| 25 | J950016 | Гайка | 4 |
| 26 | J222016 | Шайба | 8 |
| 28 | 4731392 | Гидроцилиндр рулевого управления | 2 |
| 30 | 8098914 | Палец | 2 |
| 31 | 4630341 | Проставка | 4 |
| 32 | YA40001736 | Палец | 2 |
| 33 | YA40001735 | Палец | 2 |
| 34 | 4636782 | Проставка | 8 |
| 36 | J921250 | Болт | 6 |
| 37 | J222012 | Шайба | 6 |
| 38 | 4663840 | Плоская шайба | 6 |
| 39 | 4683587 | Проставка | 6 |
| 42 | YA00002627 | Регулировочная шайба | 2 |
| 43 | YA00002628 | Регулировочная шайба | 2 |
| 44 | YA00002629 | Регулировочная шайба | 2 |
| 45 | YA00002630 | Регулировочная шайба | 2 |
| 47 | 4641426 | Пластина | 4 |
| 48 | J271045 | Болт с шайбой | 4 |
| 48A | J901045 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 49 | J222010 | Шайба | 4 |
| 50 | J950010 | Гайка | 4 |
| 53 | YA40008822 | Крышка | 1 |
| 54 | YA40001913 | Кронштейн | 1 |
| 55 | YA40007579 | Кронштейн | 1 |
| 56 | YA40001914 | Кронштейн | 2 |
| 57 | YA40007580 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
