Подвеска (передний) — HITACHI EH5000AC-3-C

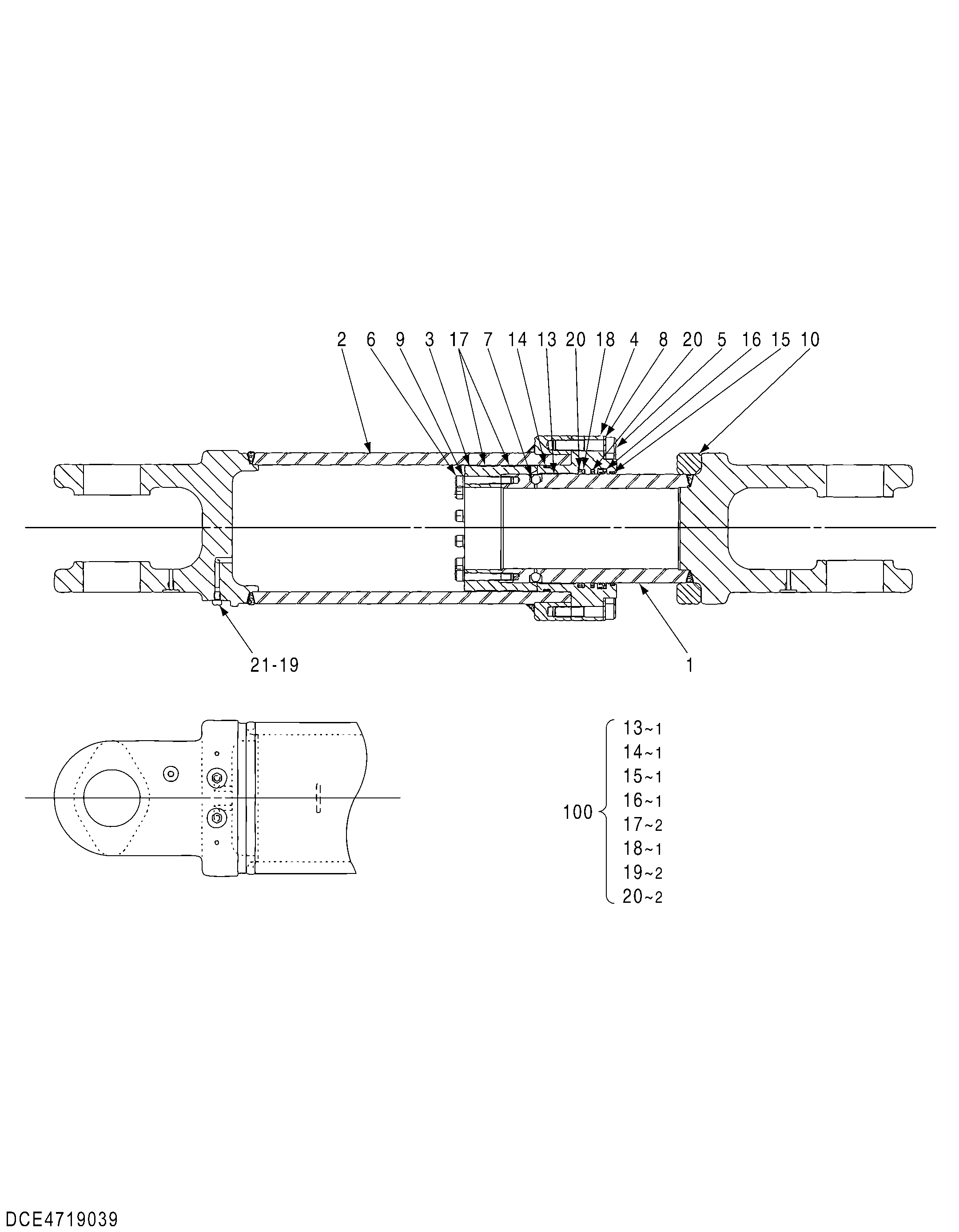

Заводская схема «Подвеска (передний)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4719039 | Подвеска | 1 | |
| 1 | XB00004046 | Шток поршня | 1 |
| 2 | XB00004047 | Труба гидроцилиндра | 1 |
| 3 | XB00001497 | Направляющая | 1 |
| 4 | XB00004048 | Направляющая | 1 |
| 5 | 1130105 | Колпачок винт | 18 |
| 6 | 1130032 | Болт | 18 |
| 7 | 1130113 | Шарик | 2 |
| 8 | 1130008 | Шайба | 18 |
| 9 | 1130106 | Шайба | 18 |
| 10 | 1130211 | Амортизатор | 1 |
| 13 | 1130205 | Подшипник | 1 |
| 14 | 1130212 | Уплотнительное кольцо | 1 |
| 15 | 1130209 | Грязесъёмное кольцо | 1 |
| 16 | 1130208 | Кольцо направляющая | 1 |
| 17 | 1130206 | Подшипник | 2 |
| 18 | 1130210 | Опорное кольцо | 1 |
| 19 | 1130117 | Уплотнительное кольцо | 2 |
| 20 | 1130207 | Уплотнительное кольцо | 2 |
| 21 | 1130116 | Пробка | 2 |
| 100 | 4702149 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
