Воздушный сапун (гидробак) — HITACHI EH5000AC-3-C

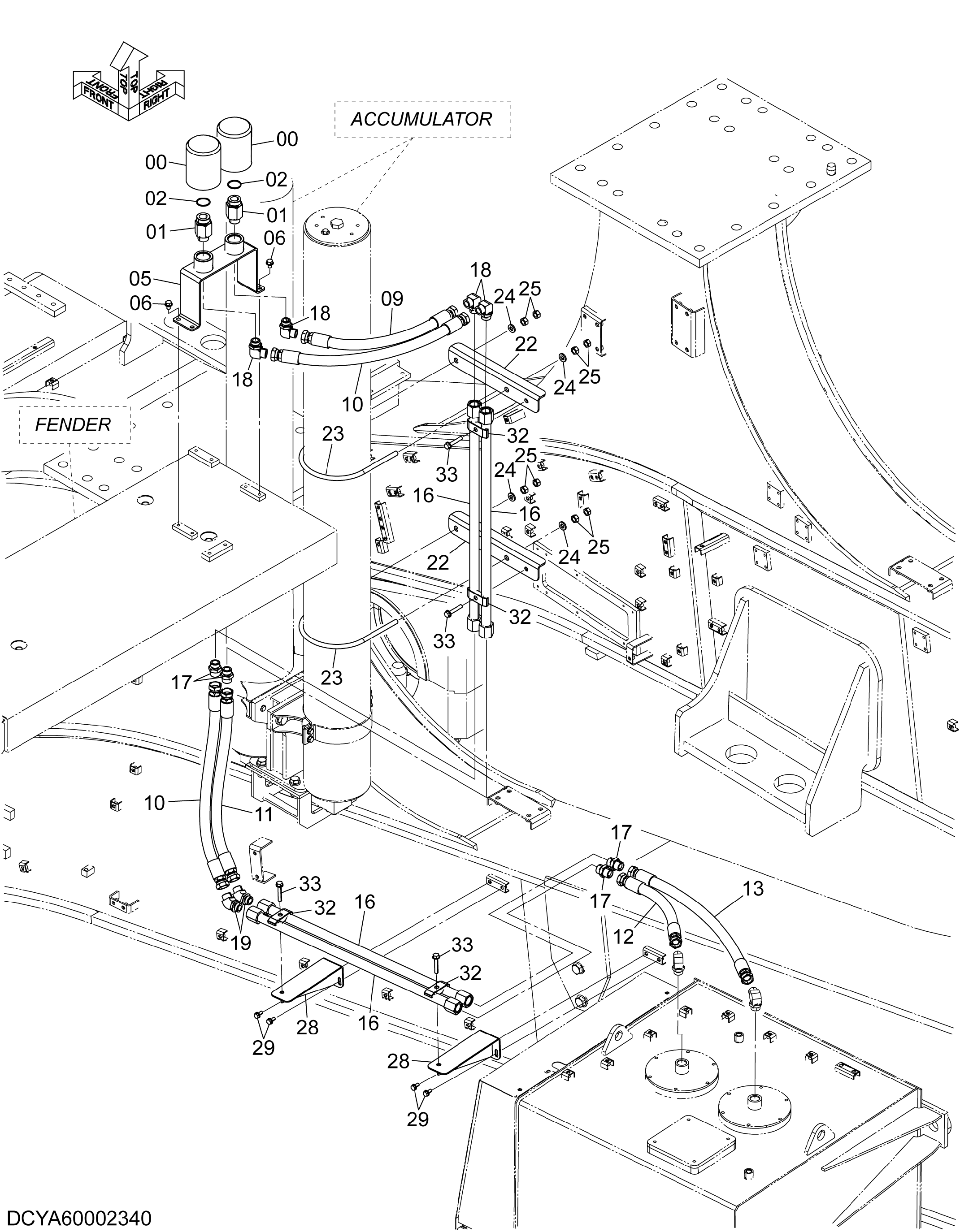

Заводская схема «Воздушный сапун (гидробак)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4723741 | Фильтр воздушный | 2 |
| 01 | 4721478 | Адаптер | 2 |
| 02 | 4037888 | Уплотнительное кольцо | 2 |
| 05 | YA40002230 | Кронштейн | 1 |
| 06 | J271020 | Болт с шайбой | 4 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 09 | 4691304 | Шланг | 1 |
| 10 | 4095589 | Шланг | 2 |
| 11 | 4032003 | Шланг | 1 |
| 12 | 4158028 | Шланг | 1 |
| 13 | 4061024 | Шланг | 1 |
| 16 | YA40002231 | Трубка | 4 |
| 17 | 4042034 | Адаптер | 4 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4102104 | Угловой штуцер | 4 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 4147627 | Угловой штуцер | 2 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 8124979 | Кронштейн | 2 |
| 23 | 4717268 | U-образный болт | 2 |
| 24 | J222016 | Шайба | 4 |
| 25 | J950016 | Гайка | 8 |
| 28 | 8124978 | Кронштейн | 2 |
| 29 | J271025 | Болт с шайбой | 4 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 32 | 4189860 | Хомут трубки | 4 |
| 33 | J271270 | Болт с шайбой | 4 |
| 33A | J901270 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
