Кондиционер (пол) — HITACHI EH5000AC-3-C

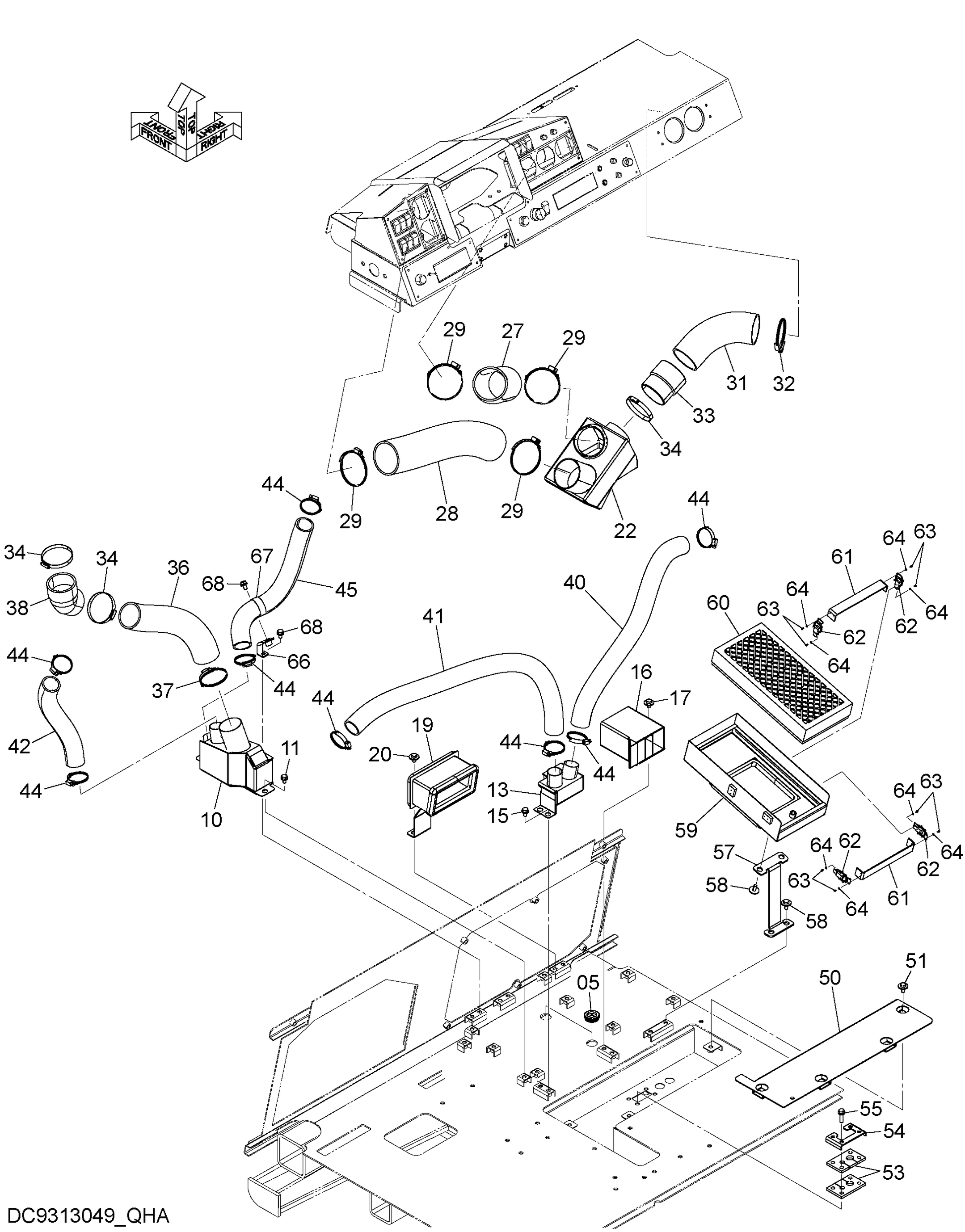

Заводская схема «Кондиционер (пол)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4228905 | Резиновая втулка | 2 |
| 10 | 9313037 | Воздуховод-в сборе(1) | 1 |
| 11 | J271025 | Болт с шайбой | 2 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 9313038 | Воздуховод-в сборе(1) | 1 |
| 15 | J281020 | Болт с шайбой | 2 |
| 15A | J901020 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 16 | 9313041 | Воздуховод-в сборе(1) | 1 |
| 17 | J281020 | Болт с шайбой | 2 |
| 17A | J901020 | Болт | 1 |
| 17B | 4486055 | Шайба | 1 |
| 19 | 9313042 | Воздуховод-в сборе(1) | 1 |
| 20 | J281020 | Болт с шайбой | 2 |
| 20A | J901020 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
| 22 | 9313048 | Воздуховод-в сборе(1) | 1 |
| 27 | 4650381 | Воздуховод воздушный | 1 |
| 28 | 4704184 | Воздуховод воздушный | 1 |
| 29 | 4614586 | Лента шланг | 4 |
| 31 | 4658045 | Воздуховод воздушный | 1 |
| 32 | 4658057 | Лента шланг | 1 |
| 33 | 4704175 | Адаптер | 1 |
| 34 | 4503469 | Хомут шланга | 3 |
| 36 | 4704183 | Воздуховод воздушный | 1 |
| 37 | 4711764 | Лента шланг | 1 |
| 38 | 4336423 | Соединение | 1 |
| 40 | 4704186 | Воздуховод воздушный | 1 |
| 41 | 4701065 | Воздуховод воздушный | 1 |
| 42 | 4711489 | Воздуховод воздушный | 1 |
| 44 | 4658058 | Лента шланг | 8 |
| 45 | 4704187 | Воздуховод воздушный | 1 |
| 50 | 7056612 | Крышка | 1 |
| 51 | J281025 | Болт с шайбой | 4 |
| 51A | J901025 | Болт | 1 |
| 51B | 4486055 | Шайба | 1 |
| 53 | 4700627 | Резиновое уплотнение | 2 |
| 54 | 4700660 | Кронштейн | 1 |
| 55 | J271040 | Болт с шайбой | 4 |
| 55A | J901040 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 57 | 3116177 | Стойка | 1 |
| 58 | J281025 | Болт с шайбой | 4 |
| 58A | J901025 | Болт | 1 |
| 58B | 4486055 | Шайба | 1 |
| 59 | 9313043 | Воздуховод-в сборе(1) | 1 |
| 60 | 4206637 | Фильтр воздушный | 1 |
| 61 | 4379180 | Кронштейн | 2 |
| 62 | 4254200 | Замок | 4 |
| 63 | M430306 | Винт | 16 |
| 64 | A590903 | Пружинная шайба | 16 |
| 66 | 8115896 | Кронштейн | 1 |
| 67 | 4193816 | Зажим | 1 |
| 68 | J271020 | Болт с шайбой | 2 |
| 68A | J901020 | Болт | 1 |
| 68B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
