Реле короб — HITACHI EH5000AC-3-C

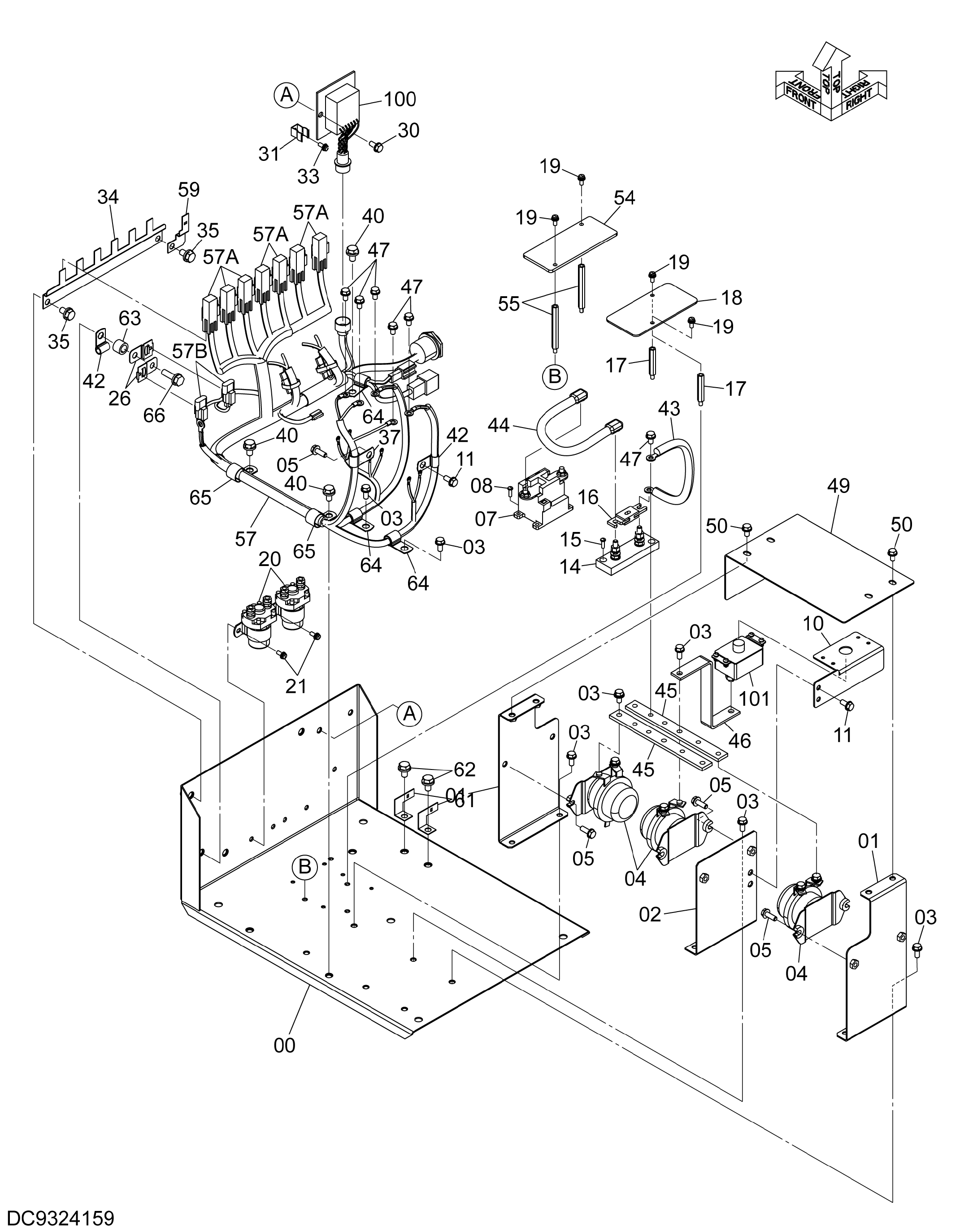

Заводская схема «Реле короб» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9324159 | Короб реле | 1 | |
| 00 | 7056000 | Базовый | 1 |
| 01 | 8115901 | Кронштейн | 2 |
| 02 | 8115902 | Кронштейн | 1 |
| 03 | J260820 | Болт с шайбой | 8 |
| 03A | J900820 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | 4398041 | Реле | 3 |
| 05 | J260825 | Болт с шайбой | 6 |
| 05A | J900825 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 07 | 4679292 | Реле | 1 |
| 08 | J460516 | Винт с шайбой | 3 |
| 10 | 4691542 | Кронштейн | 1 |
| 11 | J260820 | Болт с шайбой | 2 |
| 11A | J900820 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 14 | 4473850 | Держатель предохранитель | 1 |
| 15 | J460516 | Винт с шайбой | 2 |
| 16 | 4474692 | Предохранитель | 1 |
| 17 | 4476401 | Болт | 2 |
| 18 | 4474670 | Крышка | 1 |
| 19 | J460612 | Винт с шайбой | 4 |
| 20 | 4287277 | Реле | 2 |
| 21 | J460616 | Винт с шайбой | 4 |
| 26 | 4448037 | Кронштейн | 2 |
| 30 | J260820 | Болт с шайбой | 2 |
| 30A | J900820 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 31 | 4243527 | Кронштейн | 1 |
| 33 | J460616 | Винт с шайбой | 1 |
| 34 | 4660194 | Кронштейн | 1 |
| 35 | J271020 | Болт с шайбой | 2 |
| 35A | J901020 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 37 | 4190275 | Зажим | 1 |
| 40 | J271020 | Болт с шайбой | 3 |
| 40A | J901020 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 42 | 4190261 | Зажим | 2 |
| 43 | 4696226 | Трос батт. | 1 |
| 44 | 4696227 | Трос аккумулятор | 1 |
| 45 | 4692895 | Штанга | 2 |
| 46 | YA00012568 | Штанга | 1 |
| 47 | J260816 | Болт с шайбой | 6 |
| 47A | J900816 | Болт | 1 |
| 47B | A590108 | Плоская шайба | 1 |
| 49 | 8117669 | Крышка | 1 |
| 50 | J260816 | Болт с шайбой | 4 |
| 50A | J900816 | Болт | 1 |
| 50B | A590108 | Плоская шайба | 1 |
| 54 | 4679341 | Пластина | 1 |
| 55 | 4679364 | Болт | 2 |
| 57 | 0007829 | Жгут проводов | 1 |
| 57A | 4315324 | Фусибле-линк | 7 |
| 57B | 4653384 | Диод | 2 |
| 59 | 4470864 | Кронштейн | 1 |
| 61 | 4475507 | Кронштейн | 2 |
| 62 | J271020 | Болт с шайбой | 2 |
| 62A | J901020 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 63 | 4322539 | Проставка | 1 |
| 64 | 4190253 | Зажим | 3 |
| 65 | 4190263 | Зажим | 2 |
| 66 | J271035 | Болт с шайбой | 1 |
| 66A | J901035 | Болт | 1 |
| 66B | J222010 | Шайба | 1 |
| 100 | 4613384 | Таймер | 1 |
| 101 | 4447143 | Гидромолот | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
