Подъёмный механизм гидроцилиндр — HITACHI EH5000AC-3-C

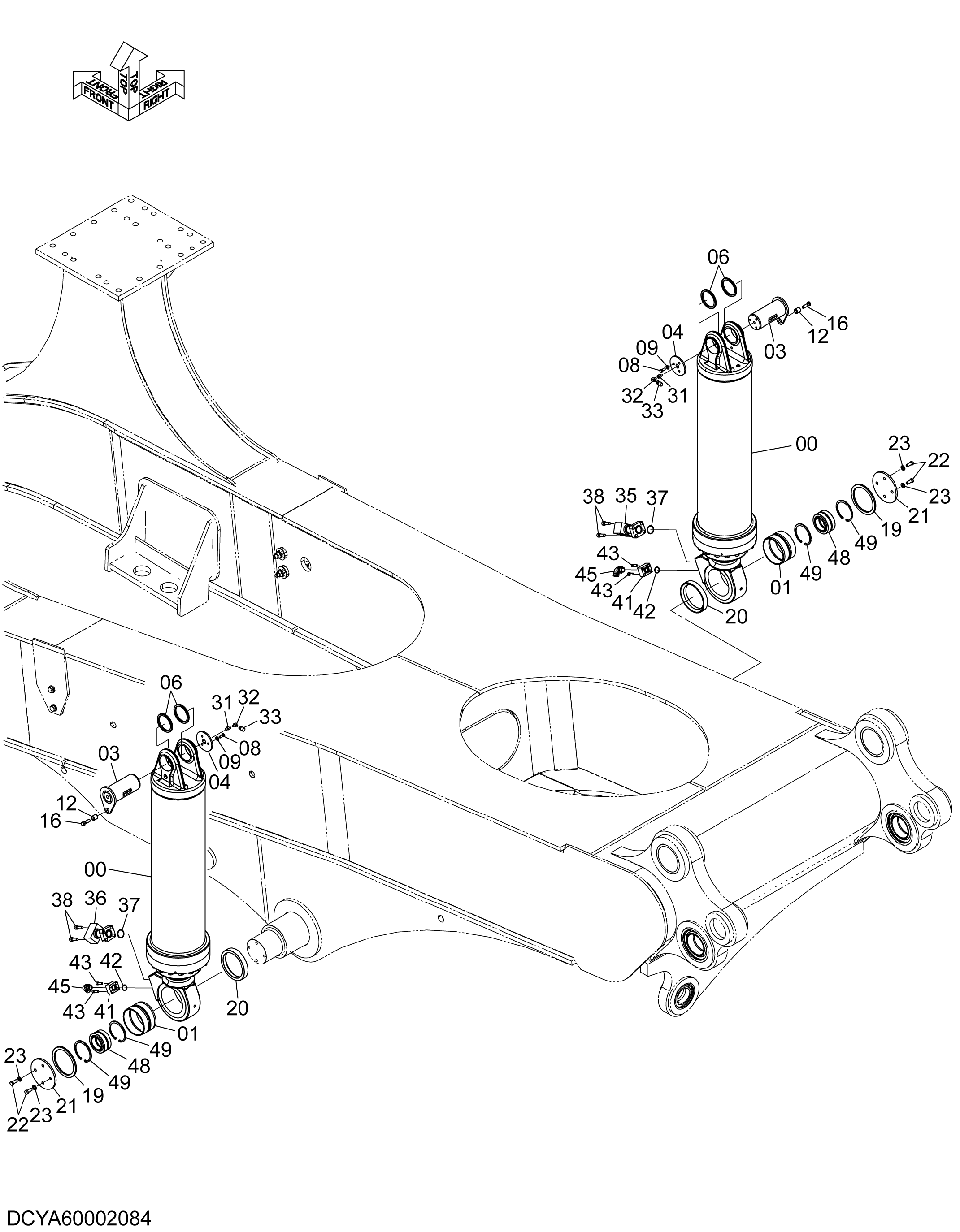

Заводская схема «Подъёмный механизм гидроцилиндр» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4718988 | Гидроцилиндр. подъёмный механизм | 2 |
| 01 | YA00002805 | Втулка | 2 |
| 03 | YA40001969 | Палец | 2 |
| 04 | YA00002952 | Пластина | 2 |
| 06 | YA00002953 | Проставка | 4 |
| 08 | J921230 | Болт | 6 |
| 09 | J222012 | Шайба | 6 |
| 12 | 4680743 | Проставка | 2 |
| 16 | J921655 | Болт | 2 |
| 19 | YA00002808 | Проставка | 2 |
| 20 | YA00002807 | Проставка | 2 |
| 21 | YA00002806 | Пластина | 2 |
| 22 | J921645 | Болт | 8 |
| 23 | J222016 | Шайба | 8 |
| 31 | 4015427 | Адаптер | 2 |
| 32 | 4154656 | Угловой штуцер | 2 |
| 33 | 4177307 | Унион | 2 |
| 35 | YA40001282 | Трубка | 1 |
| 36 | YA40001283 | Трубка | 1 |
| 37 | 4510169 | Уплотнительное кольцо | 2 |
| 38 | M341650 | Болт с внутренним шестигранником | 8 |
| 41 | YA00001773 | Фланец | 2 |
| 42 | 966993 | Уплотнительное кольцо | 2 |
| 43 | J781240 | Болт с внутренним шестигранником | 8 |
| 45 | A853388 | Угловой штуцер | 2 |
| 45A | 4506429 | Уплотнительное кольцо | 1 |
| 48 | YA00020303 | Роликовый подшипник | 2 |
| 49 | 4083427 | Стопорное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
