Электрооборудование (1) — HITACHI EH5000AC-3-C

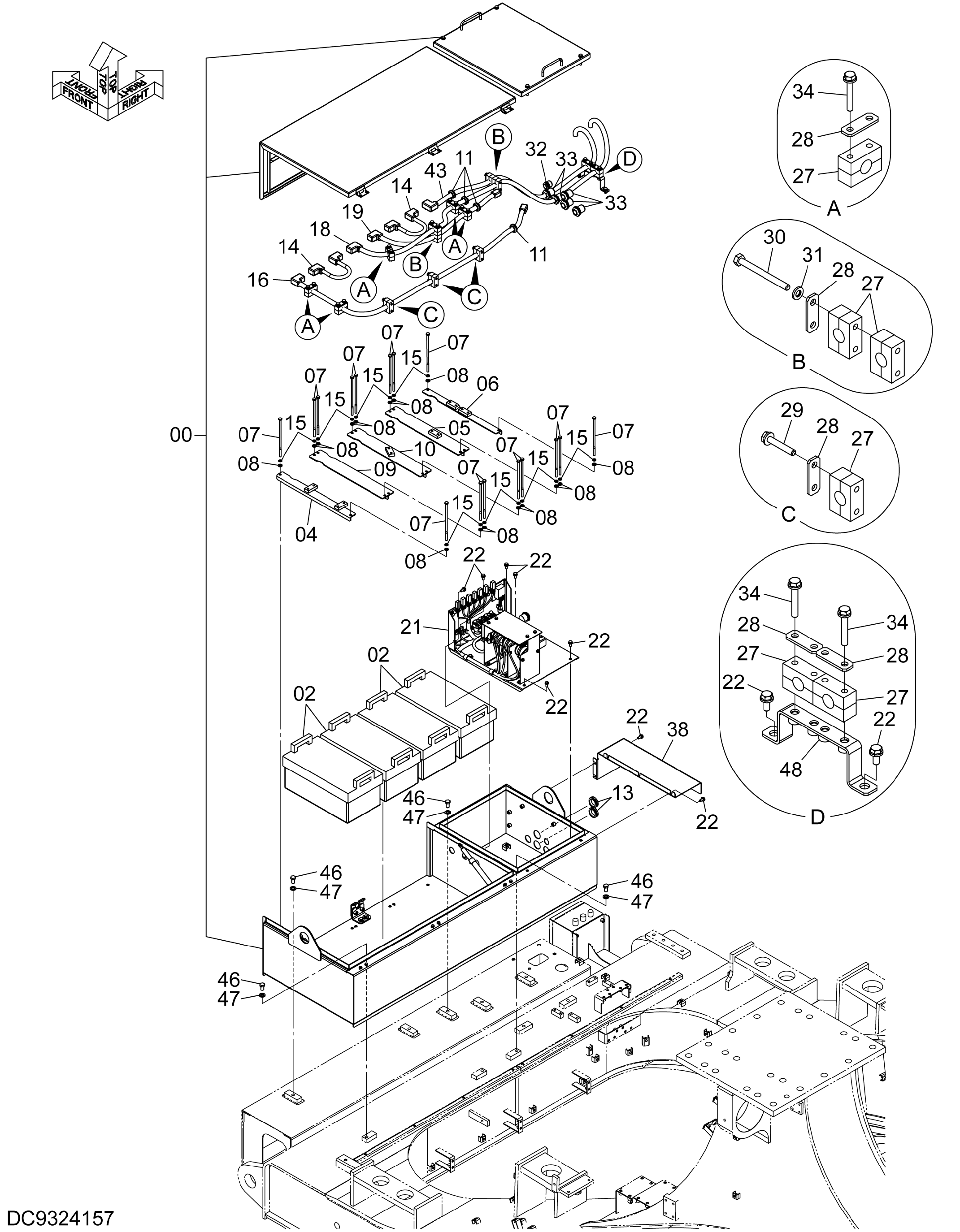

Заводская схема «Электрооборудование (1)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60015971 | Короб аккумулятор | 1 |
| 02 | 4354442 | Аккумулятор | 4 |
| 04 | YA40007953 | Кронштейн | 1 |
| 05 | YA40007952 | Кронштейн | 1 |
| 06 | YA40007954 | Кронштейн | 1 |
| 07 | 4314067 | Болт | 16 |
| 08 | J222010 | Шайба | 16 |
| 09 | YA40008068 | Кронштейн | 1 |
| 10 | YA40008067 | Кронштейн | 1 |
| 11 | 4198176 | Резиновая втулка | 4 |
| 13 | 4617151 | Резиновая втулка | 2 |
| 14 | YA00022178 | Жгут проводов | 2 |
| 15 | A590910 | Пружинная шайба | 16 |
| 16 | 4696230 | Трос батт. | 1 |
| 18 | YA00010383 | Трос аккумулятор | 1 |
| 19 | YA00022177 | Жгут проводов | 1 |
| 21 | 9324159 | Короб реле | 1 |
| 22 | J271025 | Болт с шайбой | 13 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 27 | 4454818 | Хомут | 14 |
| 28 | 4454820 | Кронштейн | 12 |
| 29 | J271060 | Болт с шайбой | 6 |
| 29A | J901060 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | J901002 | Болт | 4 |
| 31 | J222010 | Шайба | 4 |
| 32 | YA00021473 | Гланд трос | 1 |
| 33 | YA00021474 | Гланд трос | 5 |
| 34 | J271065 | Болт с шайбой | 14 |
| 34A | J901065 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 38 | YA00021916 | Крышка | 1 |
| 43 | YA00010384 | Трос аккумулятор | 1 |
| 46 | J921630 | Болт | 4 |
| 47 | J222016 | Шайба | 4 |
| 48 | YA40004420 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
