Электрооборудование (7) — HITACHI EH4000AC2

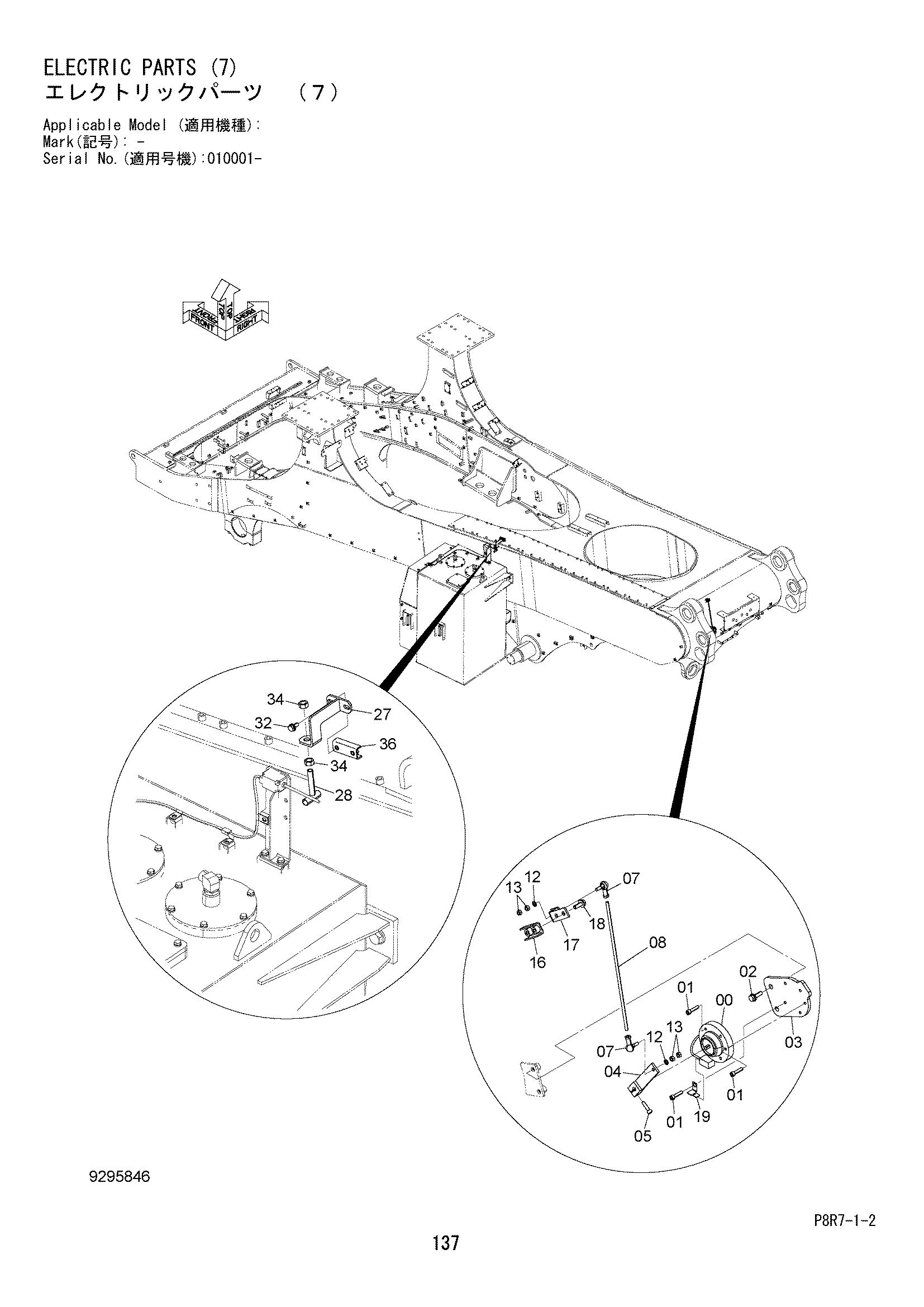

Заводская схема «Электрооборудование (7)» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4406649 | Датчик угла | 1 |
| 01 | M340836 | Болт с внутренним шестигранником | 5 |
| 02 | J271035 | Болт с шайбой | 2 |
| 02A | J901035 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4700725 | Кронштейн | 1 |
| 04 | 9765805 | Рычаг | 1 |
| 05 | M340830 | Болт с внутренним шестигранником | 1 |
| 06 | A590908 | Пружинная шайба | 1 |
| 07 | 4056018 | Шарнир | 2 |
| 08 | 4657226 | Шток | 1 |
| 12 | A590908 | Пружинная шайба | 2 |
| 13 | M500807 | Гайка | 4 |
| 16 | 9764238 | Седло винта | 1 |
| 17 | 4654596 | Кронштейн | 1 |
| 18 | J271030 | Болт с шайбой | 2 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 4381930 | Кронштейн | 1 |
| 27 | 8119539 | Кронштейн | 1 |
| 28 | 9769060 | Ответная планка | 1 |
| 32 | J271025 | Болт с шайбой | 2 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 34 | M520016 | Гайка | 2 |
| 36 | 9756293 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
