Ступень — HITACHI EH4000AC2

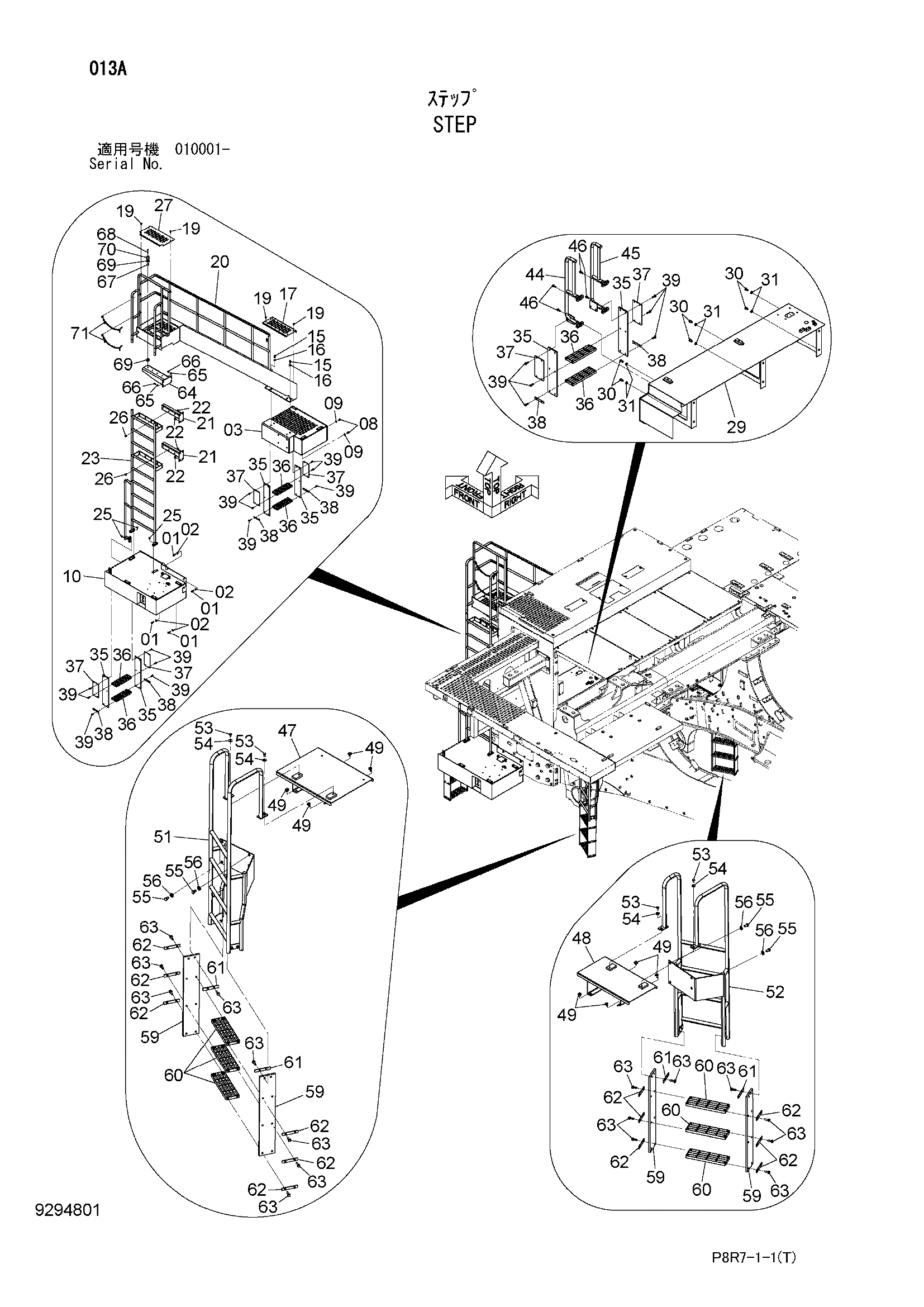

Заводская схема «Ступень» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J921645 | Болт | 4 |
| 02 | J222016 | Шайба | 4 |
| 03 | 6025648 | Бумпер | 1 |
| 08 | J921630 | Болт | 4 |
| 09 | J222016 | Шайба | 4 |
| 10 | 6025048 | Бумпер | 1 |
| 15 | J901645 | Болт | 4 |
| 16 | 4087197 | Шайба | 4 |
| 17 | 2059379 | Ступень | 1 |
| 19 | J271230 | Болт с шайбой | 8 |
| 19A | J901230 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 20 | 5013314 | Ступень | 1 |
| 21 | 8114546 | Кронштейн | 2 |
| 22 | J281230 | Болт с шайбой | 8 |
| 22A | J901230 | Болт | 1 |
| 22B | 4249324 | Шайба | 1 |
| 23 | 7053808 | Лестница | 1 |
| 25 | J271230 | Болт с шайбой | 6 |
| 25A | J901230 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | J281240 | Болт с шайбой | 6 |
| 26A | J901240 | Болт | 1 |
| 26B | 4249324 | Шайба | 1 |
| 27 | 8102668 | Ступень | 1 |
| 29 | 5012515 | Бумпер | 1 |
| 30 | J921630 | Болт | 6 |
| 31 | J222016 | Шайба | 6 |
| 35 | 4714633 | Пластина резиновый | 6 |
| 36 | 8100757 | Ступень | 6 |
| 37 | 4714634 | Пластина | 6 |
| 38 | 4656261 | Пластина | 6 |
| 39 | J271245 | Болт с шайбой | 36 |
| 39A | J901245 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 44 | 8118127 | Поручень | 1 |
| 45 | 8118128 | Поручень | 1 |
| 46 | J271240 | Болт с шайбой | 8 |
| 46A | J901240 | Болт | 1 |
| 46B | J222012 | Шайба | 1 |
| 47 | 7057083 | Ступень | 1 |
| 48 | 7058209 | Ступень | 1 |
| 49 | J281225 | Болт с шайбой | 8 |
| 49A | J901225 | Болт | 1 |
| 49B | 4249324 | Шайба | 1 |
| 51 | 7058184 | Лестница | 1 |
| 52 | 7058185 | Лестница | 1 |
| 53 | J901220 | Болт | 4 |
| 54 | 449490 | Плоская шайба | 4 |
| 55 | J921630 | Болт | 8 |
| 56 | 4087197 | Шайба | 8 |
| 59 | 4652904 | Пластина резиновый | 4 |
| 60 | 8100757 | Ступень | 6 |
| 61 | 4700033 | Пластина | 4 |
| 62 | 4656261 | Пластина | 12 |
| 63 | J271245 | Болт с шайбой | 32 |
| 63A | J901245 | Болт | 1 |
| 63B | J222012 | Шайба | 1 |
| 64 | 8112776 | Кронштейн | 1 |
| 65 | J222012 | Шайба | 4 |
| 66 | J921230 | Болт | 4 |
| 67 | 4711595 | Проставка | 4 |
| 68 | J921280 | Болт | 4 |
| 69 | 4706922 | Резиновая прокладка | 8 |
| 70 | 4353067 | Пластина | 4 |
| 71 | 4444317 | Цепь | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
