Гидроаккумулятор — HITACHI EH4000AC2

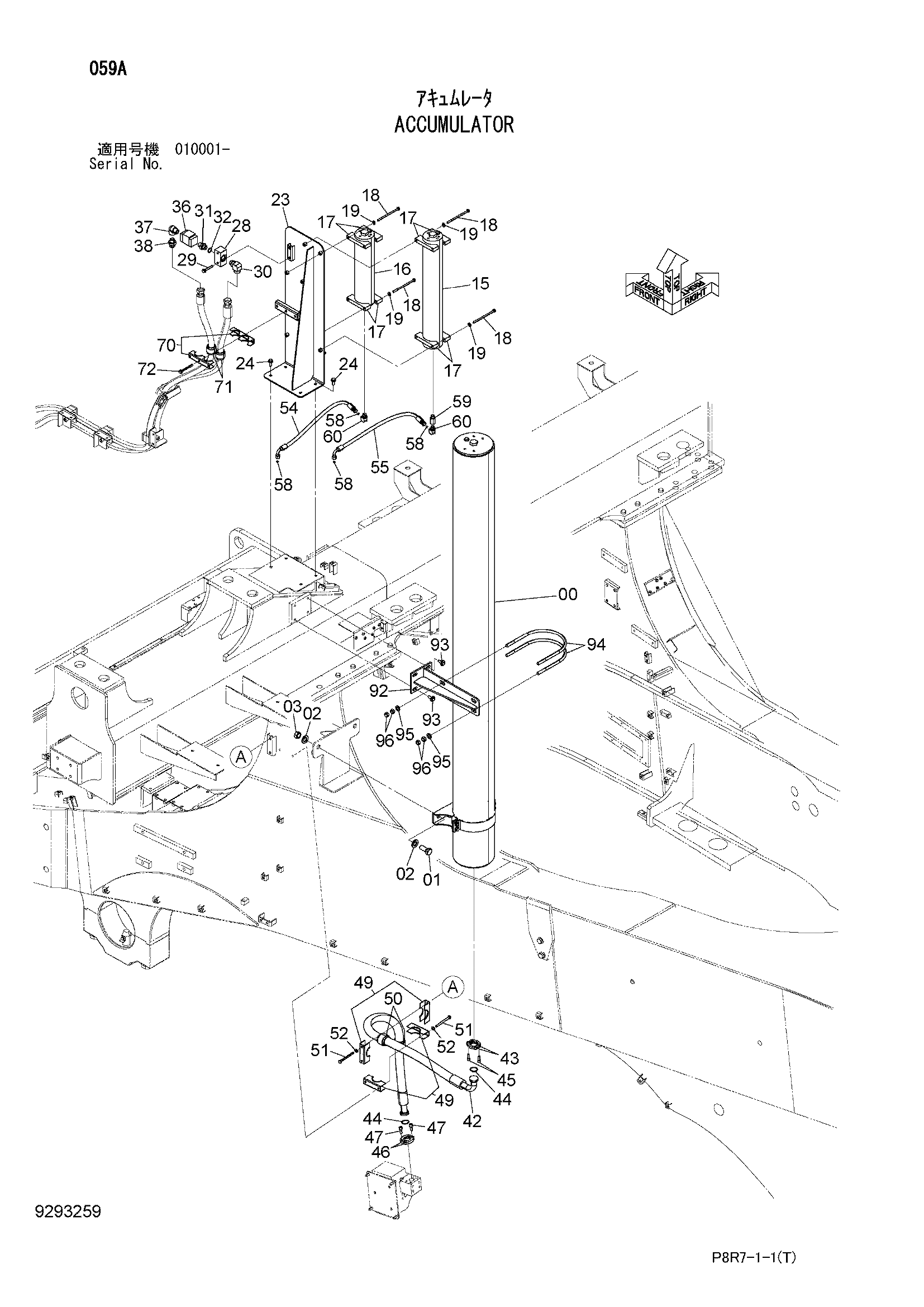

Заводская схема «Гидроаккумулятор» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4681285	Гидроаккумулятор	1
01	J922460	Болт	2
02	J222024	Шайба	4
03	J950024	Гайка	2
15	4639750	Гидроаккумулятор	1
16	4639751	Гидроаккумулятор	1
17	4640019	Пластина	8
18	4637805	Болт	8
19	J222010	Шайба	8
23	7055745	Кронштейн	1
24	J271235	Болт с шайбой	4
24A	J901235	Болт	1
24B	J222012	Шайба	1
28	4679334	Блок коллектор	1
29	J271070	Болт с шайбой	2
29A	J901070	Болт	1
29B	J222010	Шайба	1
30	4205391	Угловой штуцер	1
30A	4506424	Уплотнительное кольцо	1
31	4331875	Адаптер	1
32	4506424	Уплотнительное кольцо	1
36	4677921	Запорный клапан	1
37	94-0633	Угловой штуцер	1
38	4345489	Адаптер	1
42	4694445	Шланг	1
43	4024049	Разъёмный фланец	2
44	4508805	Уплотнительное кольцо	2
45	M341030	Болт с внутренним шестигранником	4
46	4154614	Разъёмный фланец	2
47	J781230	Болт с внутренним шестигранником	4
49	4186032	Хомут	2
50	4402105	Втулка	2
51	J901004	Болт	4
52	J222010	Шайба	4
54	4655179	Шланг	1
55	4695761	Шланг	1
58	4138928	Уплотнительное кольцо	4
59	4406267	Переходник	1
59A	4506418	Уплотнительное кольцо	1
60	4252813	Угловой штуцер	2
60A	4506418	Уплотнительное кольцо	1
70	4192414	Хомут	1
71	4253455	Втулка	2
72	J271000	Болт с шайбой	3
72A	J901000	Болт	1
72B	J222010	Шайба	1
92	8122894	Кронштейн	1
93	J281235	Болт с шайбой	4
93A	J901235	Болт	1
93B	4249324	Шайба	1
94	4717268	U-образный болт	2
95	J222016	Шайба	4
96	J950016	Гайка	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
