Основные гидролинии (1-2) — HITACHI EH4000AC2

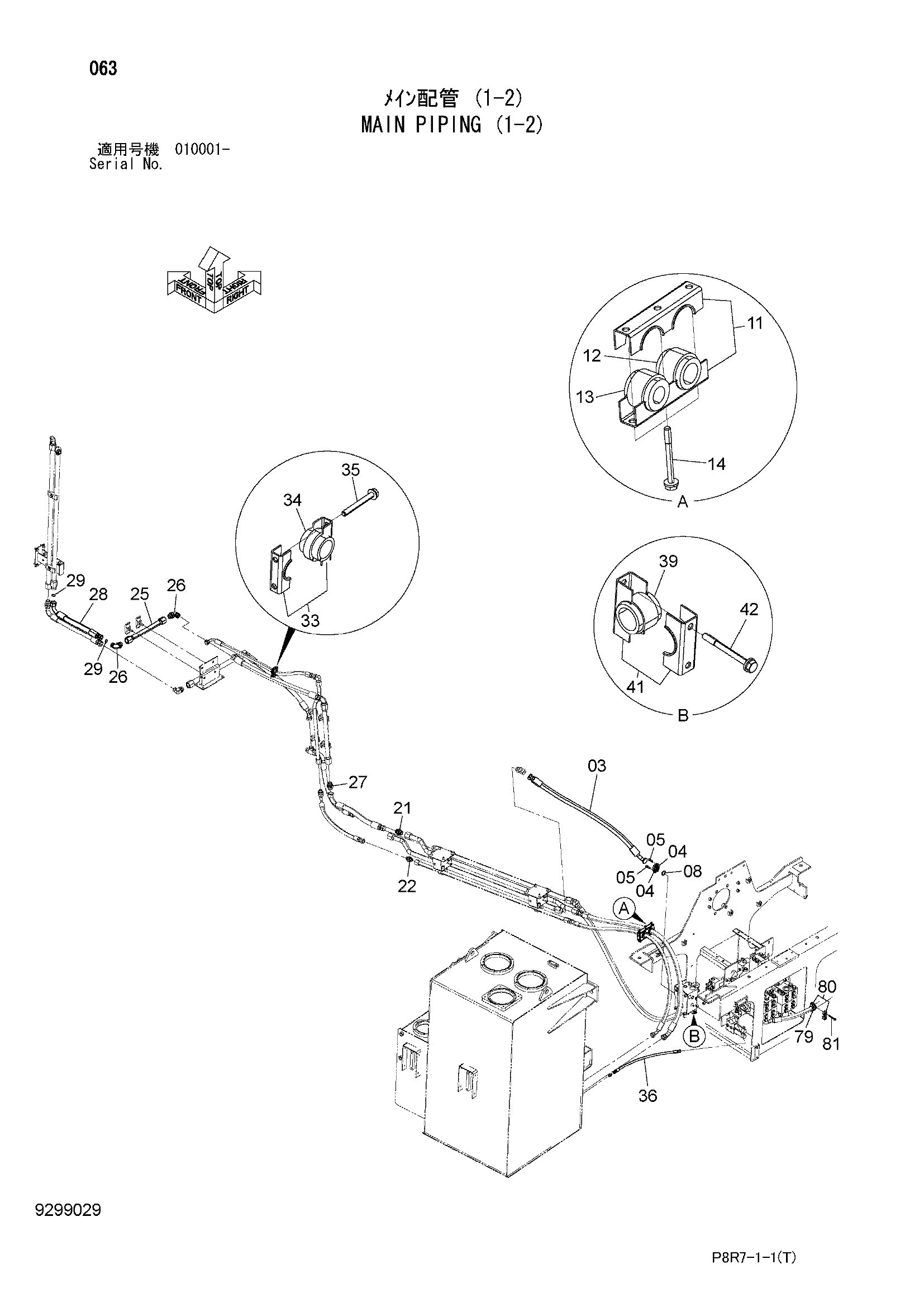

Заводская схема «Основные гидролинии (1-2)» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4694163 | Шланг | 1 |
| 04 | 962453 | Разъёмный фланец | 2 |
| 05 | J781030 | Болт с внутренним шестигранником | 4 |
| 08 | 966993 | Уплотнительное кольцо | 1 |
| 11 | 4192414 | Хомут | 1 |
| 12 | 4344286 | Втулка | 1 |
| 13 | 4429023 | Втулка | 1 |
| 14 | J271000 | Болт с шайбой | 3 |
| 14A | J901000 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 21 | 4214444 | Адаптер | 1 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | A852166 | Адаптер | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 9770617 | Трубка | 1 |
| 26 | A853388 | Угловой штуцер | 2 |
| 26A | 4506429 | Уплотнительное кольцо | 1 |
| 27 | A853188 | Адаптер | 1 |
| 27A | 4506429 | Уплотнительное кольцо | 1 |
| 28 | 4695551 | Шланг | 1 |
| 29 | 4187328 | Уплотнительное кольцо | 2 |
| 33 | 4656328 | Хомут | 1 |
| 34 | 4348663 | Втулка | 1 |
| 35 | J260870 | Болт с шайбой | 2 |
| 35A | J900870 | Болт | 1 |
| 35B | A590108 | Плоская шайба | 1 |
| 36 | 4474669 | Шланг | 1 |
| 39 | 4253455 | Втулка | 1 |
| 41 | 4333360 | Хомут | 1 |
| 42 | J271000 | Болт с шайбой | 2 |
| 42A | J901000 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 79 | 4348663 | Втулка | 1 |
| 80 | 4656328 | Хомут | 1 |
| 81 | J260865 | Болт с шайбой | 2 |
| 81A | J900865 | Болт | 1 |
| 81B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
