Рама — HITACHI EH4000AC2

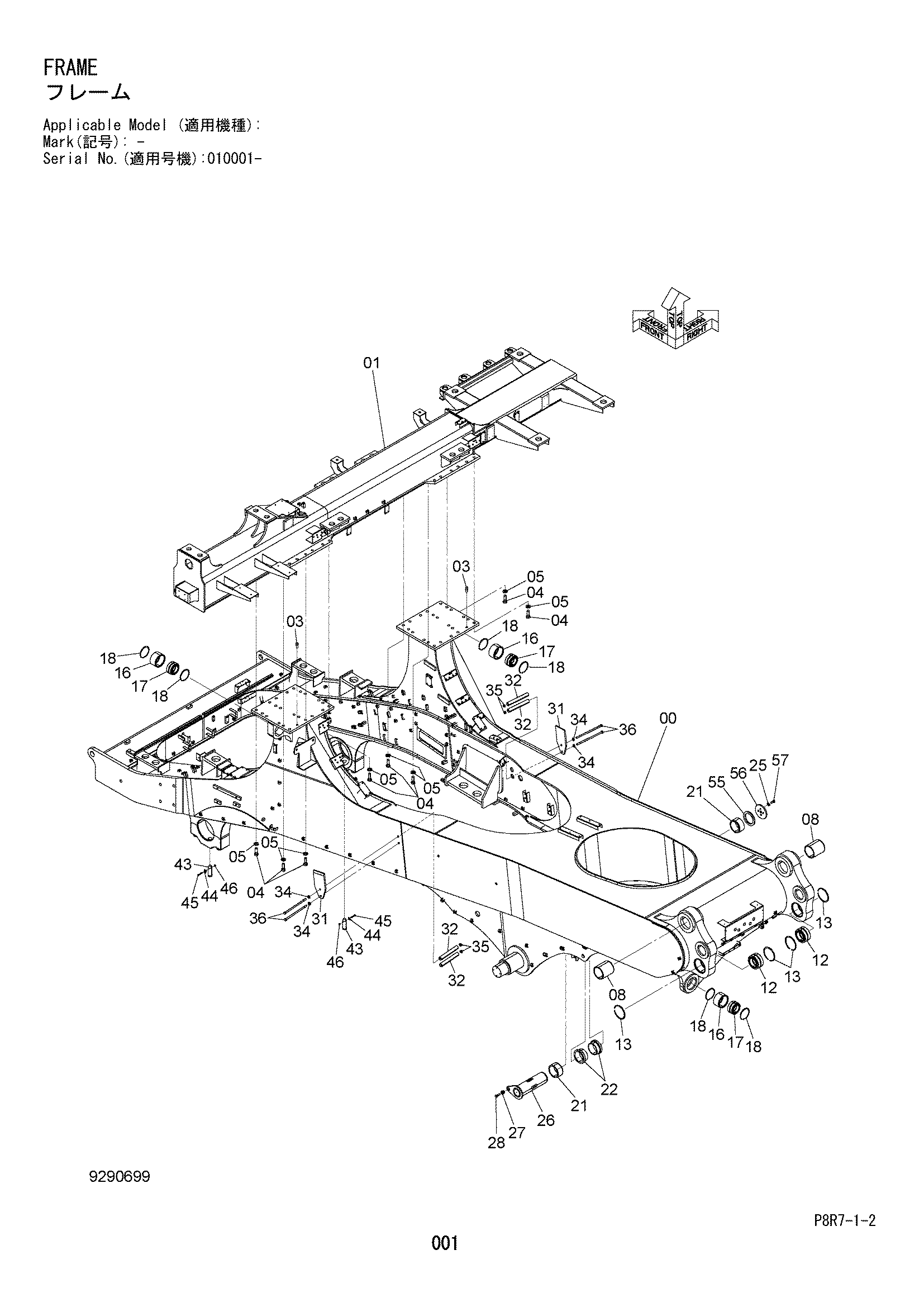

Заводская схема «Рама» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011860 | Рама основной | 1 |
| 01 | 5011924 | Опора | 1 |
| 03 | 4350199 | Установочный штифт | 2 |
| 04 | J833090 | Болт | 44 |
| 05 | J222030 | Шайба | 44 |
| 08 | 4631947 | Втулка | 2 |
| 12 | 4681229 | Подшипник. спх.рол. | 2 |
| 13 | 4116294 | Стопорное кольцо | 4 |
| 16 | 4680302 | Втулка | 3 |
| 17 | 4681230 | Подшипник. спх.рол. | 3 |
| 18 | 4083426 | Стопорное кольцо | 6 |
| 21 | 4639447 | Втулка | 2 |
| 22 | 4631583 | Проставка | 2 |
| 25 | J222020 | Шайба | 4 |
| 26 | 8099428 | Палец | 1 |
| 27 | 4679985 | Проставка | 1 |
| 28 | J922060 | Болт | 1 |
| 31 | 4640041 | Пластина | 2 |
| 32 | 4685980 | Трубка | 4 |
| 34 | J222020 | Шайба | 4 |
| 35 | J950020 | Гайка | 4 |
| 36 | 4720804 | Болт | 4 |
| 43 | 4709732 | Стопорный палец | 2 |
| 44 | 4696132 | Угол | 2 |
| 45 | J901265 | Болт | 2 |
| 46 | J950012 | Гайка | 2 |
| 55 | 4720170 | Проставка | 1 |
| 56 | 4720127 | Пластина | 1 |
| 57 | J922045 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
