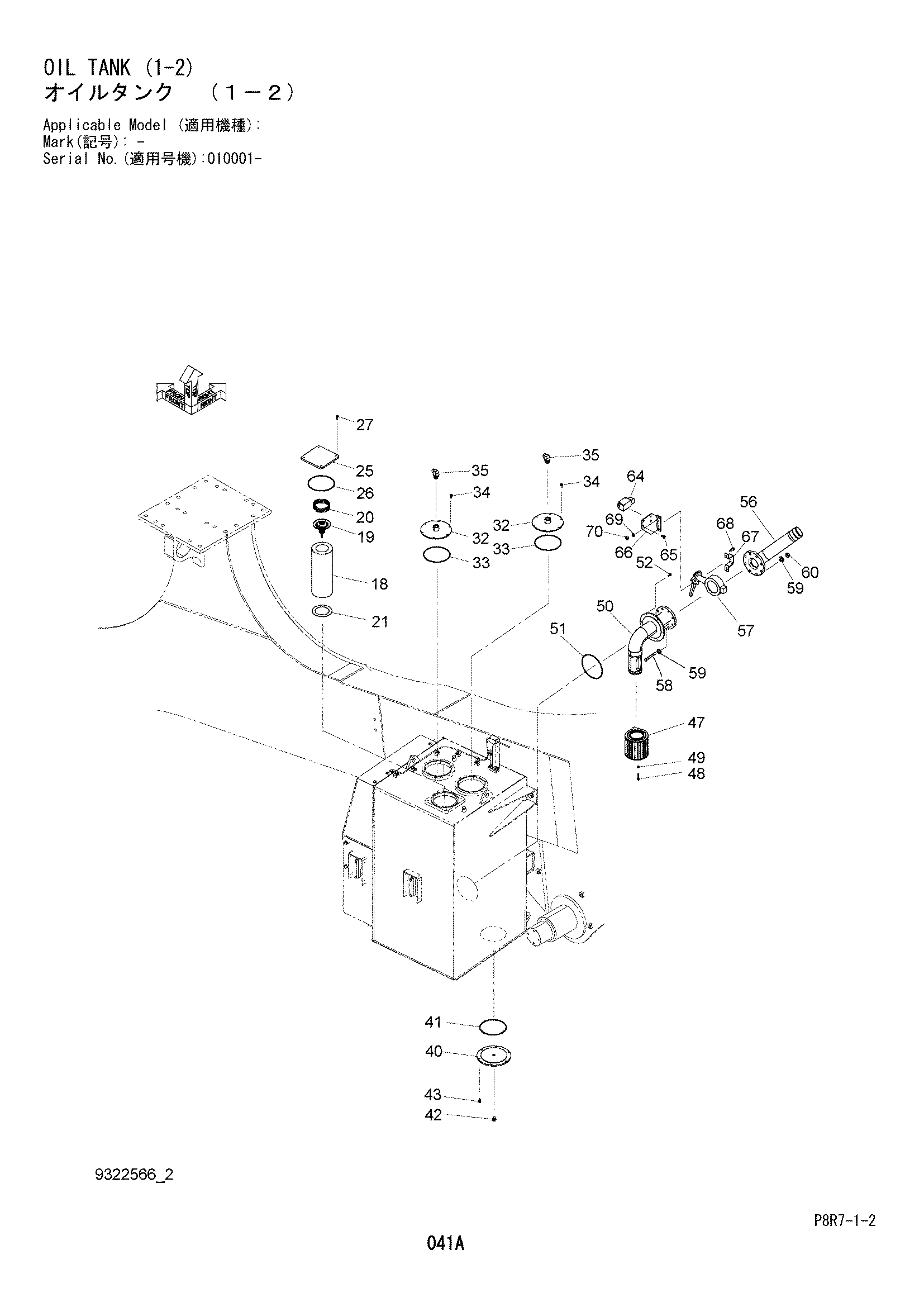

Гидробак (1-2) — HITACHI EH4000AC2

Заводская схема «Гидробак (1-2)» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
18	4287634	Фильтрующий элемент	1
19	4271000	Клапан	1
20	4271001	Пружина	1
21	4250293	Резиновая прокладка	1
25	4344881	Крышка	1
26	A810220	Уплотнительное кольцо	1
27	J271030	Болт с шайбой	4
27A	J901030	Болт	1
27B	J222010	Шайба	1
32	9773410	Крышка	2
33	A810220	Уплотнительное кольцо	2
34	J271025	Болт с шайбой	12
34A	J901025	Болт	1
34B	J222010	Шайба	1
35	4102104	Угловой штуцер	2
35A	4506429	Уплотнительное кольцо	1
40	4634526	Крышка	1
41	A810220	Уплотнительное кольцо	1
42	A885004	Пробка	1
42A	4506418	Уплотнительное кольцо	1
43	J271025	Болт с шайбой	6
43A	J901025	Болт	1
43B	J222010	Шайба	1
47	4237660	Сетчатый фильтр	1
48	J901055	Болт	1
49	J950010	Гайка	1
50	8114940	Трубка	1
51	A810220	Уплотнительное кольцо	1
52	J271025	Болт с шайбой	6
52A	J901025	Болт	1
52B	J222010	Шайба	1
56	8124431	Всасывающая трубка	1
57	4646792	Клапан	1
58	J901604	Болт	8
59	J222016	Шайба	16
60	J950016	Гайка	8
64	4298612	Выключатель концевой	1
65	J260616	Болт с шайбой	4
65A	J900616	Болт	1
65B	A590106	Плоская шайба	1
66	3106864	Кронштейн	1
67	4662078	Кронштейн	1
68	J260830	Болт с шайбой	2
68A	J900830	Болт	1
68B	A590108	Плоская шайба	1
69	A590108	Плоская шайба	2
70	M500807	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
