Основные гидролинии (передний мост) — HITACHI EH4000AC2

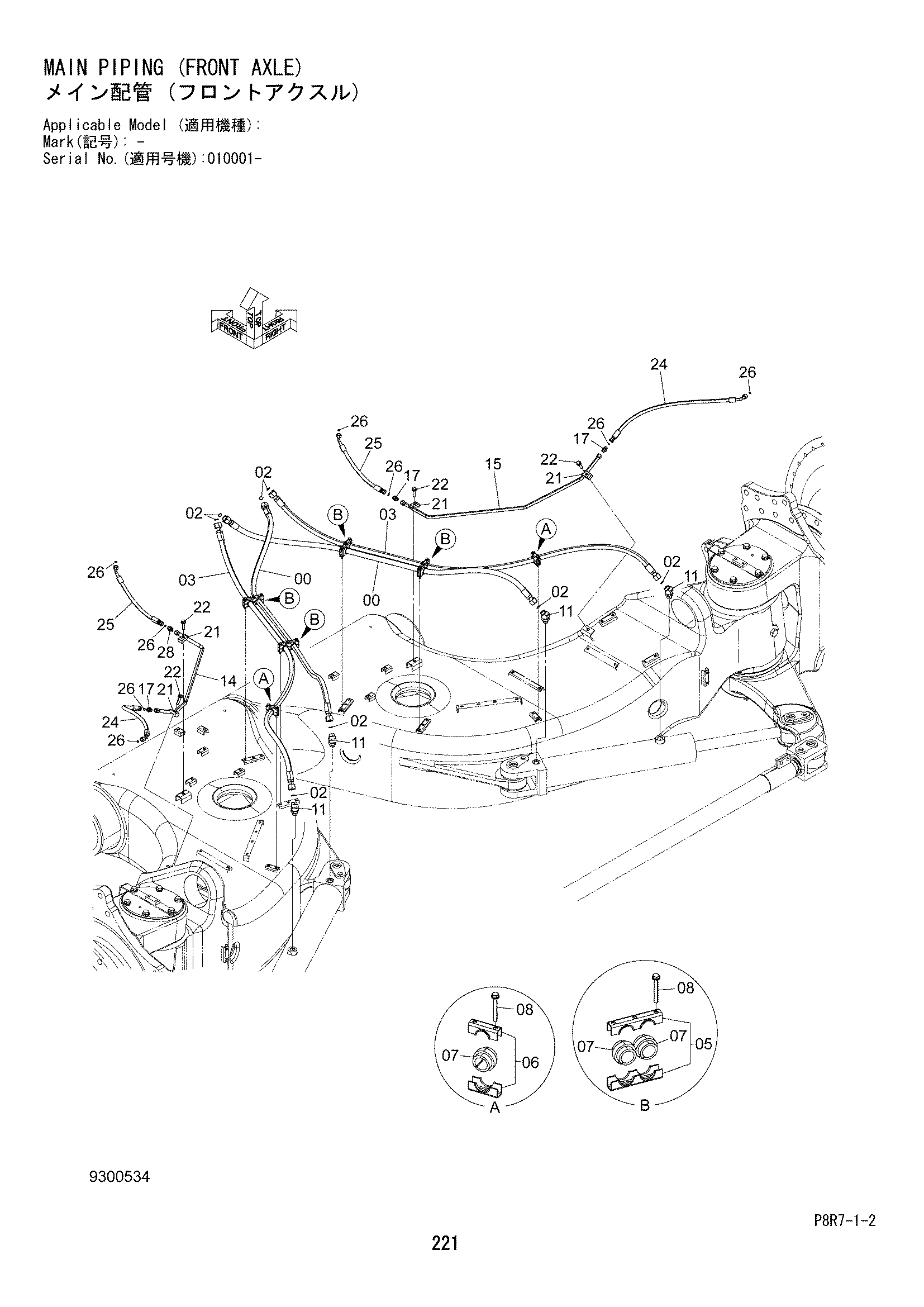

Заводская схема «Основные гидролинии (передний мост)» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4656508 | Шланг | 2 |
| 02 | 4187308 | Уплотнительное кольцо | 8 |
| 03 | 4656507 | Шланг | 2 |
| 05 | 4655960 | Хомут | 4 |
| 06 | 4656328 | Хомут | 2 |
| 07 | 4348663 | Втулка | 10 |
| 08 | J260865 | Болт с шайбой | 16 |
| 08A | J900865 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 11 | A853266 | Угловой штуцер | 4 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 9771009 | Трубка | 1 |
| 15 | 9771010 | Трубка | 1 |
| 17 | 4198405 | Адаптер | 3 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4190124 | Хомут трубки | 4 |
| 22 | J271250 | Болт с шайбой | 4 |
| 22A | J901250 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 24 | 4699924 | Шланг | 2 |
| 25 | 4699925 | Шланг | 2 |
| 26 | 4138928 | Уплотнительное кольцо | 8 |
| 28 | 4654939 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
