Основные гидролинии (1-1) — HITACHI EH4000AC2

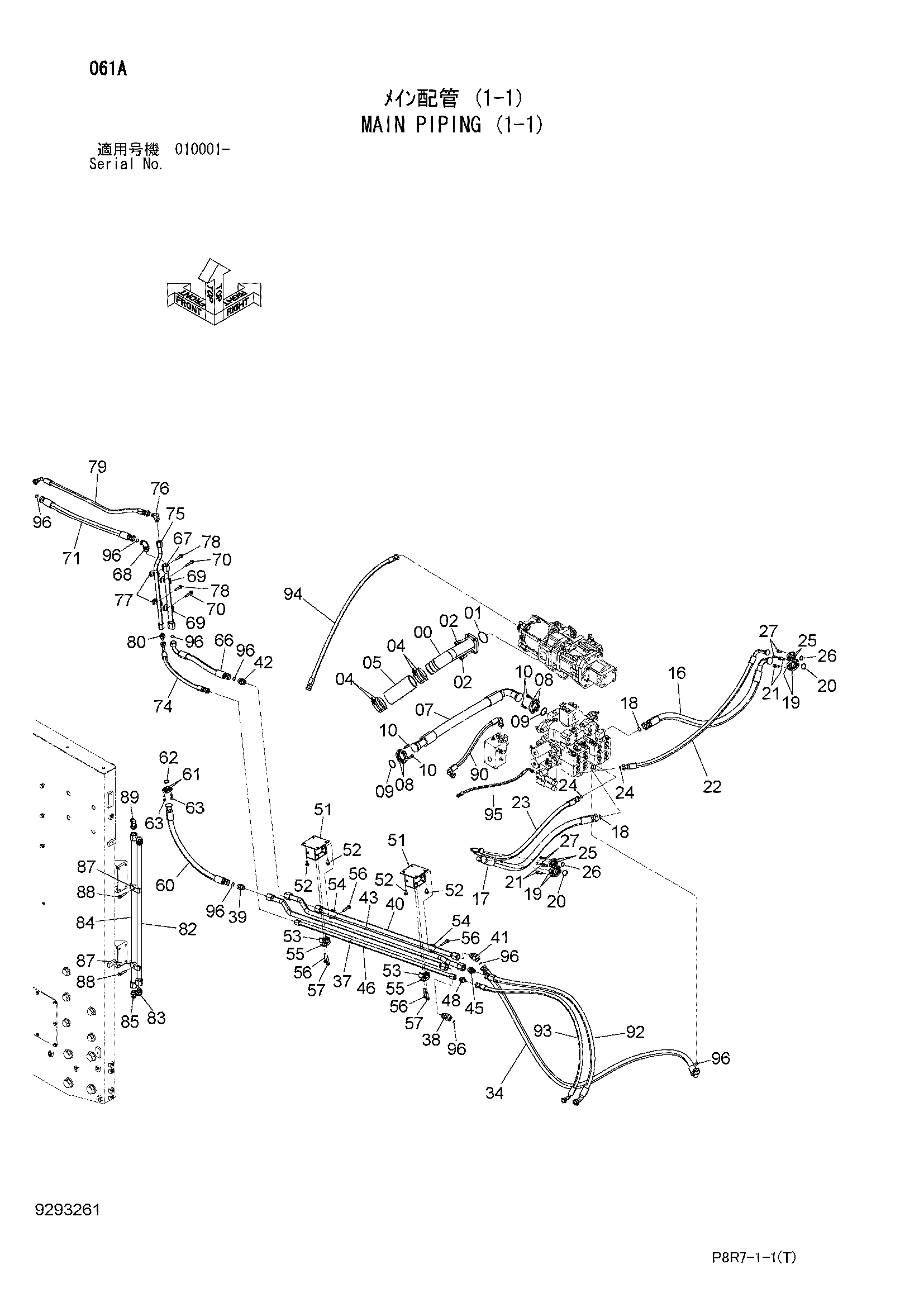

Заводская схема «Основные гидролинии (1-1)» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8114958 | Всасывающая трубка | 1 |
| 01 | A810090 | Уплотнительное кольцо | 1 |
| 02 | J781640 | Болт с внутренним шестигранником | 4 |
| 04 | 4263766 | Хомут шланга | 4 |
| 05 | 4120315 | Резиновый шланг | 1 |
| 07 | 4693392 | Шланг | 1 |
| 08 | 4510174 | Разъёмный фланец | 4 |
| 09 | 4510170 | Уплотнительное кольцо | 2 |
| 10 | J781235 | Болт с внутренним шестигранником | 8 |
| 16 | 4693407 | Шланг | 1 |
| 17 | 4693425 | Шланг | 1 |
| 18 | 4187329 | Уплотнительное кольцо | 2 |
| 19 | 4089703 | Разъёмный фланец | 4 |
| 20 | 4508805 | Уплотнительное кольцо | 2 |
| 21 | J781445 | Болт с внутренним шестигранником | 8 |
| 22 | 4693429 | Шланг | 1 |
| 23 | 4693444 | Шланг | 1 |
| 24 | 4187308 | Уплотнительное кольцо | 2 |
| 25 | 4506459 | Разъёмный фланец | 4 |
| 26 | 971489 | Уплотнительное кольцо | 2 |
| 27 | J781035 | Болт с внутренним шестигранником | 8 |
| 34 | 4695498 | Шланг | 1 |
| 37 | 8116620 | Трубка | 1 |
| 38 | A853288 | Угловой штуцер | 1 |
| 38A | 4506429 | Уплотнительное кольцо | 1 |
| 39 | A853188 | Адаптер | 1 |
| 39A | 4506429 | Уплотнительное кольцо | 1 |
| 40 | 9770001 | Трубка | 1 |
| 41 | A853288 | Угловой штуцер | 1 |
| 41A | 4506429 | Уплотнительное кольцо | 1 |
| 42 | A853188 | Адаптер | 1 |
| 42A | 4506429 | Уплотнительное кольцо | 1 |
| 43 | 8116623 | Трубка | 1 |
| 45 | 4214444 | Адаптер | 1 |
| 45A | 4506429 | Уплотнительное кольцо | 1 |
| 46 | 9770618 | Трубка | 1 |
| 48 | A852166 | Адаптер | 1 |
| 48A | 4506424 | Уплотнительное кольцо | 1 |
| 51 | 8116048 | Кронштейн | 2 |
| 52 | J271230 | Болт с шайбой | 8 |
| 52A | J901230 | Болт | 1 |
| 52B | J222012 | Шайба | 1 |
| 53 | 4190127 | Хомут трубки | 2 |
| 54 | 4189860 | Хомут трубки | 2 |
| 55 | 4190126 | Хомут трубки | 2 |
| 56 | J271270 | Болт с шайбой | 4 |
| 56A | J901270 | Болт | 1 |
| 56B | J222012 | Шайба | 1 |
| 57 | J271260 | Болт с шайбой | 2 |
| 57A | J901260 | Болт | 1 |
| 57B | J222012 | Шайба | 1 |
| 60 | 4695546 | Шланг | 1 |
| 61 | 962453 | Разъёмный фланец | 2 |
| 62 | 966993 | Уплотнительное кольцо | 1 |
| 63 | J781030 | Болт с внутренним шестигранником | 4 |
| 66 | 4695547 | Шланг | 1 |
| 67 | 9770002 | Трубка | 1 |
| 68 | A853388 | Угловой штуцер | 1 |
| 68A | 4506429 | Уплотнительное кольцо | 1 |
| 69 | 4190127 | Хомут трубки | 2 |
| 70 | J271270 | Болт с шайбой | 2 |
| 70A | J901270 | Болт | 1 |
| 70B | J222012 | Шайба | 1 |
| 71 | 4694154 | Шланг | 1 |
| 74 | 4695086 | Шланг | 1 |
| 75 | 8116610 | Трубка | 1 |
| 76 | A852366 | Угловой штуцер | 1 |
| 76A | 4506424 | Уплотнительное кольцо | 1 |
| 77 | 4190126 | Хомут трубки | 2 |
| 78 | J271260 | Болт с шайбой | 2 |
| 78A | J901260 | Болт | 1 |
| 78B | J222012 | Шайба | 1 |
| 79 | 4694134 | Шланг | 1 |
| 80 | A852166 | Адаптер | 1 |
| 80A | 4506424 | Уплотнительное кольцо | 1 |
| 82 | 9770506 | Трубка | 1 |
| 83 | A853188 | Адаптер | 1 |
| 83A | 4506429 | Уплотнительное кольцо | 1 |
| 84 | 9770505 | Трубка | 1 |
| 85 | 4214444 | Адаптер | 1 |
| 85A | 4506429 | Уплотнительное кольцо | 1 |
| 87 | 4189860 | Хомут трубки | 2 |
| 88 | J271270 | Болт с шайбой | 2 |
| 88A | J901270 | Болт | 1 |
| 88B | J222012 | Шайба | 1 |
| 89 | 4156436 | Угловой штуцер | 1 |
| 89A | 4506429 | Уплотнительное кольцо | 1 |
| 90 | 4696849 | Шланг | 1 |
| 92 | 4694071 | Шланг | 1 |
| 93 | 4425910 | Шланг | 1 |
| 94 | 4694416 | Шланг | 1 |
| 95 | 4251929 | Шланг | 1 |
| 96 | 4187328 | Уплотнительное кольцо | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
