Трактион трос (3-1) — HITACHI EH4000AC2

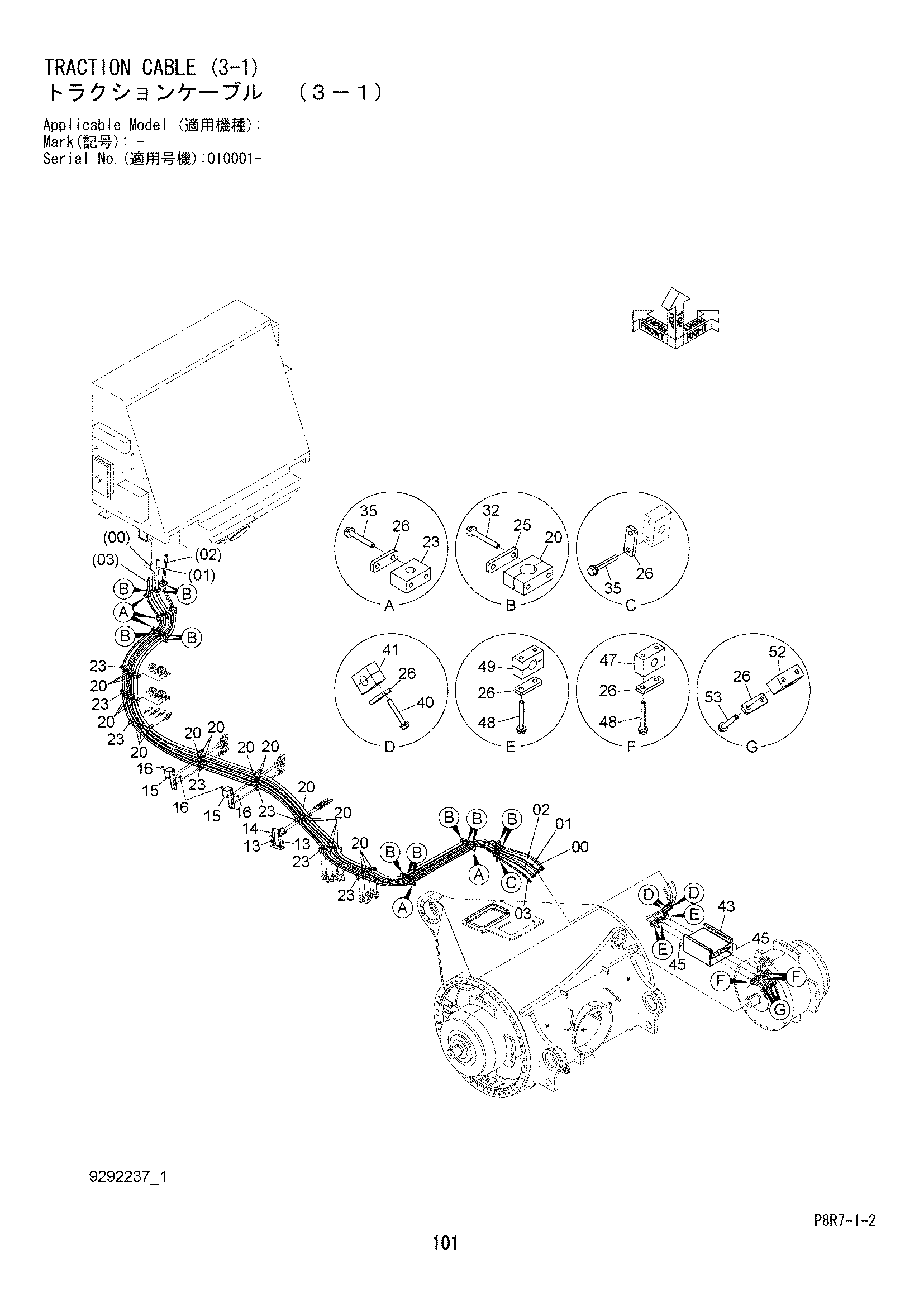

Заводская схема «Трактион трос (3-1)» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4686142 | Трос трактион | 1 |
| 01 | 4686143 | Трос трактион | 1 |
| 02 | 4686144 | Трос трактион | 1 |
| 03 | 4686145 | Трос трактион | 1 |
| 13 | J271030 | Болт с шайбой | 4 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 8115199 | Кронштейн | 1 |
| 15 | 8115196 | Кронштейн | 2 |
| 16 | J271020 | Болт с шайбой | 8 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 20 | 4637939 | Хомут | 42 |
| 23 | 4454817 | Хомут | 14 |
| 25 | 4650316 | Кронштейн | 18 |
| 26 | 4650315 | Кронштейн | 18 |
| 32 | J271080 | Болт с шайбой | 36 |
| 32A | J901080 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 35 | J271070 | Болт с шайбой | 12 |
| 35A | J901070 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 40 | J271070 | Болт с шайбой | 6 |
| 40A | J901070 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | 4454818 | Хомут | 3 |
| 43 | 4686968 | Короб клемма | 1 |
| 45 | J271030 | Болт с шайбой | 4 |
| 45A | J901030 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 47 | 4454817 | Хомут | 3 |
| 48 | J271080 | Болт с шайбой | 12 |
| 48A | J901080 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 49 | 4454818 | Хомут | 3 |
| 52 | 4454817 | Хомут | 3 |
| 53 | J271070 | Болт с шайбой | 6 |
| 53A | J901070 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
