Автоматический. трубопроводы системы смазки (передний мост) — HITACHI EH4000AC2

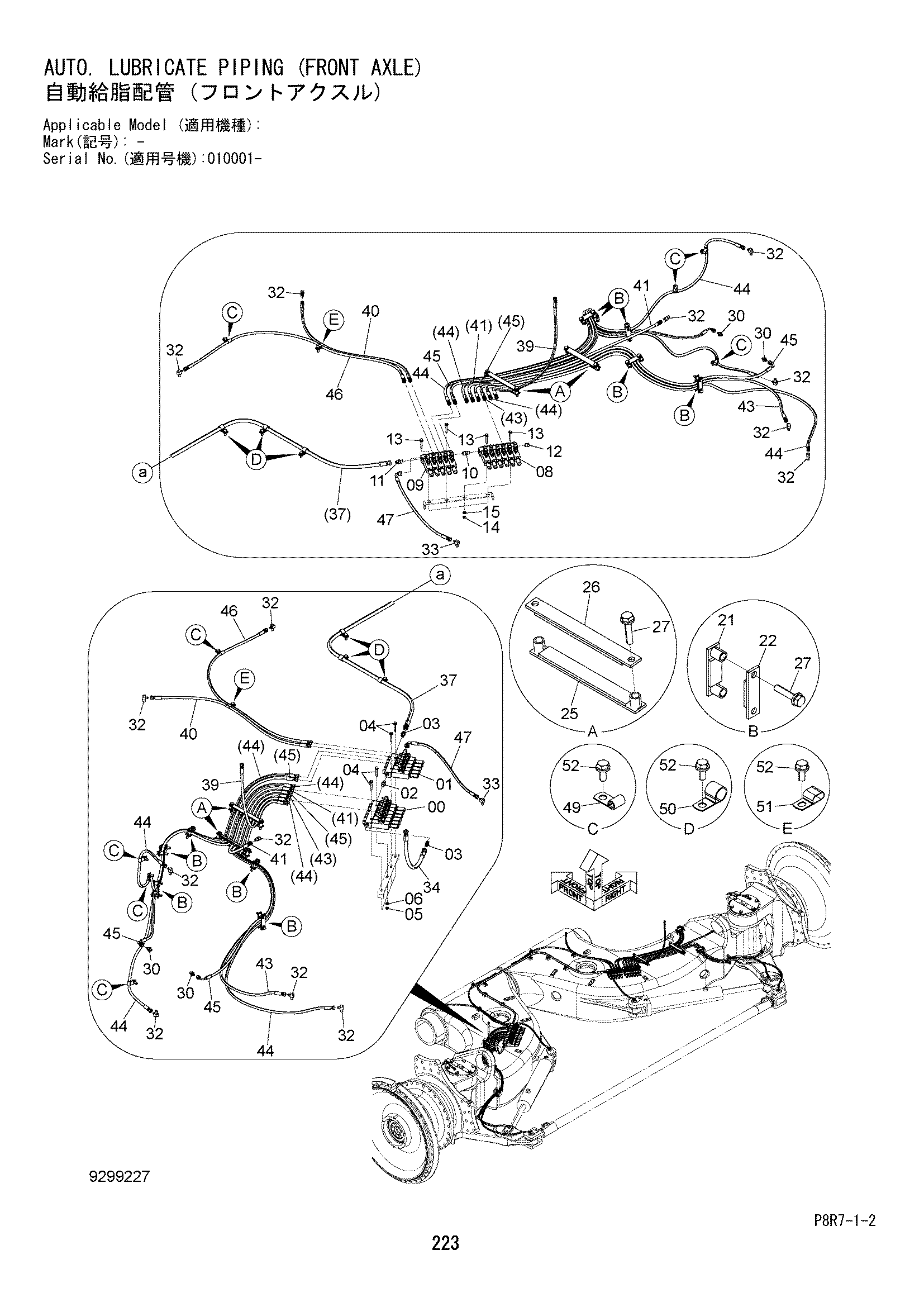

Заводская схема «Автоматический. трубопроводы системы смазки (передний мост)» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4635273 | Клапан | 1 |
| 01 | 4635274 | Клапан | 1 |
| 02 | 4658644 | Адаптер | 1 |
| 03 | 4693834 | Адаптер | 2 |
| 04 | J260850 | Болт с шайбой | 4 |
| 04A | J900850 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | J950008 | Гайка | 4 |
| 06 | A590108 | Плоская шайба | 4 |
| 08 | 4635271 | Клапан | 1 |
| 09 | 4635272 | Клапан | 1 |
| 10 | 4658644 | Адаптер | 1 |
| 11 | 4693834 | Адаптер | 1 |
| 12 | 4633053 | Пробка | 1 |
| 13 | J260850 | Болт с шайбой | 4 |
| 13A | J900850 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | J950008 | Гайка | 4 |
| 15 | A590108 | Плоская шайба | 4 |
| 21 | 9771001 | Хомут | 10 |
| 22 | 9771002 | Хомут | 10 |
| 25 | 9770798 | Хомут | 4 |
| 26 | 9770799 | Хомут | 4 |
| 27 | J271050 | Болт с шайбой | 28 |
| 27A | J901050 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 30 | 4367300 | Адаптер | 4 |
| 32 | 4154656 | Угловой штуцер | 14 |
| 33 | 4154655 | Угловой штуцер | 2 |
| 34 | 4635697 | Шланг | 1 |
| 37 | 4716042 | Шланг | 1 |
| 39 | 4667905 | Шланг | 2 |
| 40 | 4249354 | Шланг | 2 |
| 41 | 4269806 | Шланг | 2 |
| 43 | 4431164 | Шланг | 2 |
| 44 | 4661784 | Шланг | 6 |
| 45 | 4313259 | Шланг | 4 |
| 46 | 4269808 | Шланг | 2 |
| 47 | 4470392 | Шланг | 2 |
| 49 | 4190272 | Зажим | 8 |
| 50 | 4190274 | Зажим | 6 |
| 51 | 4208479 | Зажим | 2 |
| 52 | J271025 | Болт с шайбой | 16 |
| 52A | J901025 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
