Электрооборудование (1) — HITACHI EH4000AC2

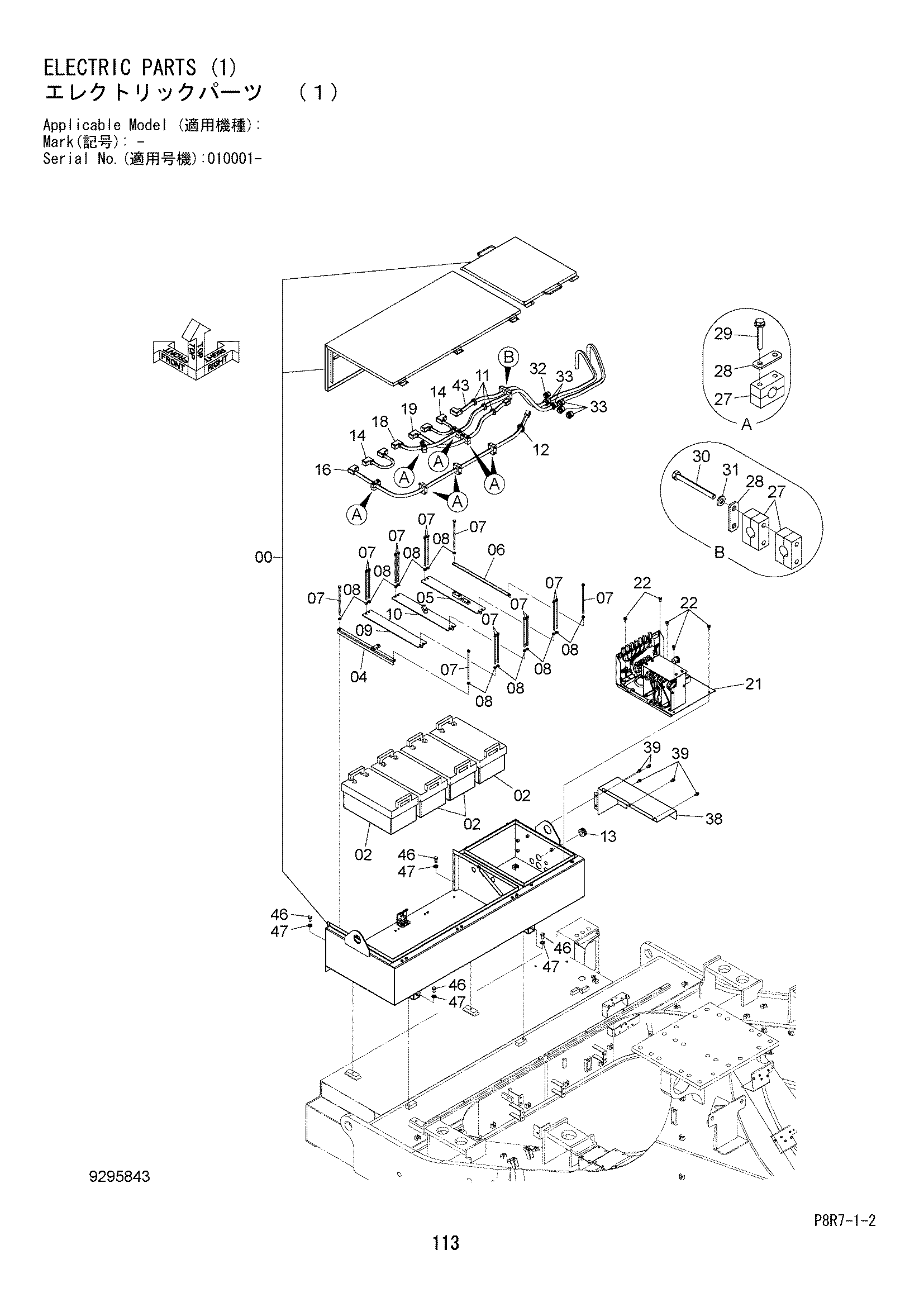

Заводская схема «Электрооборудование (1)» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9296184 | Аккумулятор короб | 1 |
| 02 | 4354442 | Аккумулятор | 4 |
| 04 | 8121401 | Кронштейн | 1 |
| 05 | 8116824 | Кронштейн | 1 |
| 06 | 4712772 | Кронштейн | 1 |
| 07 | 4641484 | Болт с шайбой | 16 |
| 08 | J222010 | Шайба | 16 |
| 09 | 8121390 | Кронштейн | 1 |
| 10 | 8121391 | Кронштейн | 1 |
| 11 | 4419949 | Резиновая втулка | 3 |
| 12 | 4388054 | Резиновая втулка | 1 |
| 13 | 4617151 | Резиновая втулка | 1 |
| 14 | 4723841 | Жгут проводов | 2 |
| 16 | 4696230 | Трос батт. | 1 |
| 18 | 4696235 | Трос батт. | 1 |
| 19 | 4721535 | Жгут проводов | 1 |
| 21 | 9295844 | Реле короб | 1 |
| 22 | J271025 | Болт с шайбой | 5 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 27 | 4454818 | Хомут | 9 |
| 28 | 4454820 | Кронштейн | 8 |
| 29 | J271065 | Болт с шайбой | 14 |
| 29A | J901065 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | J901002 | Болт | 2 |
| 31 | J222010 | Шайба | 2 |
| 32 | 4696422 | Втулка | 1 |
| 33 | 4712902 | Втулка | 5 |
| 38 | 2058530 | Крышка | 1 |
| 39 | J271025 | Болт с шайбой | 5 |
| 39A | J901025 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 43 | 4712838 | Трос батт. | 1 |
| 46 | J921630 | Болт | 4 |
| 47 | J222016 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
