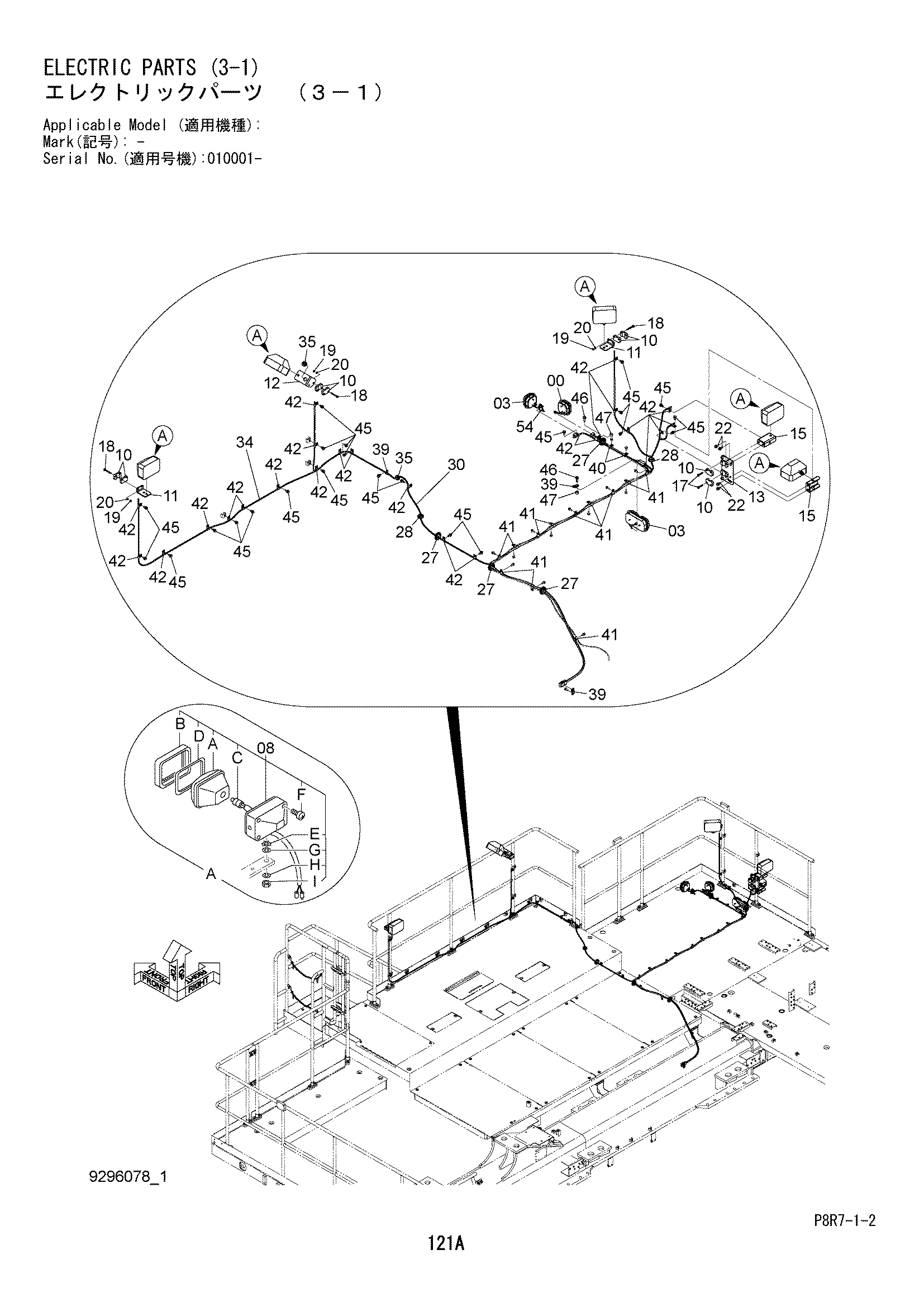

Электрооборудование (3-1) — HITACHI EH4000AC2

Заводская схема «Электрооборудование (3-1)» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4682005	Фонарь	2
03	4681955	Фонарь таил	1
08	4336570 замена: 4326800	Фара	5
08	4326800	Фонарь головка в сборе	5
08A	4326801	Ленс блок	1
08B	4326802	Рама	1
08C	4285648	Лампа	1
08D	4326803	Прокладка	1
08E	4307026	Шайба	1
08F	4307027	Винт	4
08G	A590114	Плоская шайба	1
08H	A590914	Пружинная шайба	1
08J	J952014	Гайка	1
10	4355757	Хомут	8
11	9772234	Кронштейн	2
12	9772235	Кронштейн	1
13	8121353	Кронштейн	1
15	9772230	Кронштейн	2
17	J260850	Болт с шайбой	4
17A	J900850	Болт	1
17B	A590108	Плоская шайба	1
18	J260870	Болт с шайбой	6
18A	J900870	Болт	1
18B	A590108	Плоская шайба	1
19	J950008	Гайка	6
20	A590908	Пружинная шайба	6
22	J271030	Болт с шайбой	4
22A	J901030	Болт	1
22B	J222010	Шайба	1
27	4388054	Резиновая втулка	4
28	4419949	Резиновая втулка	2
30	2059243	Жгут проводов	1
34	3119572	Жгут проводов	1
35	4208985	Резиновая втулка	2
39	4448037	Кронштейн	3
40	4190261	Зажим	2
41	4190275	Зажим	12
42	4190271	Зажим	25
45	J271025	Болт с шайбой	23
45A	J901025	Болт	1
45B	J222010	Шайба	1
46	J271040	Болт с шайбой	2
46A	J901040	Болт	1
46B	J222010	Шайба	1
47	4322539	Проставка	2
54	4055311	Ленточный зажим	5
55	4055312	Ленточный зажим	5

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
