Тормоз охлаждение трубопроводы — HITACHI EH4000AC2

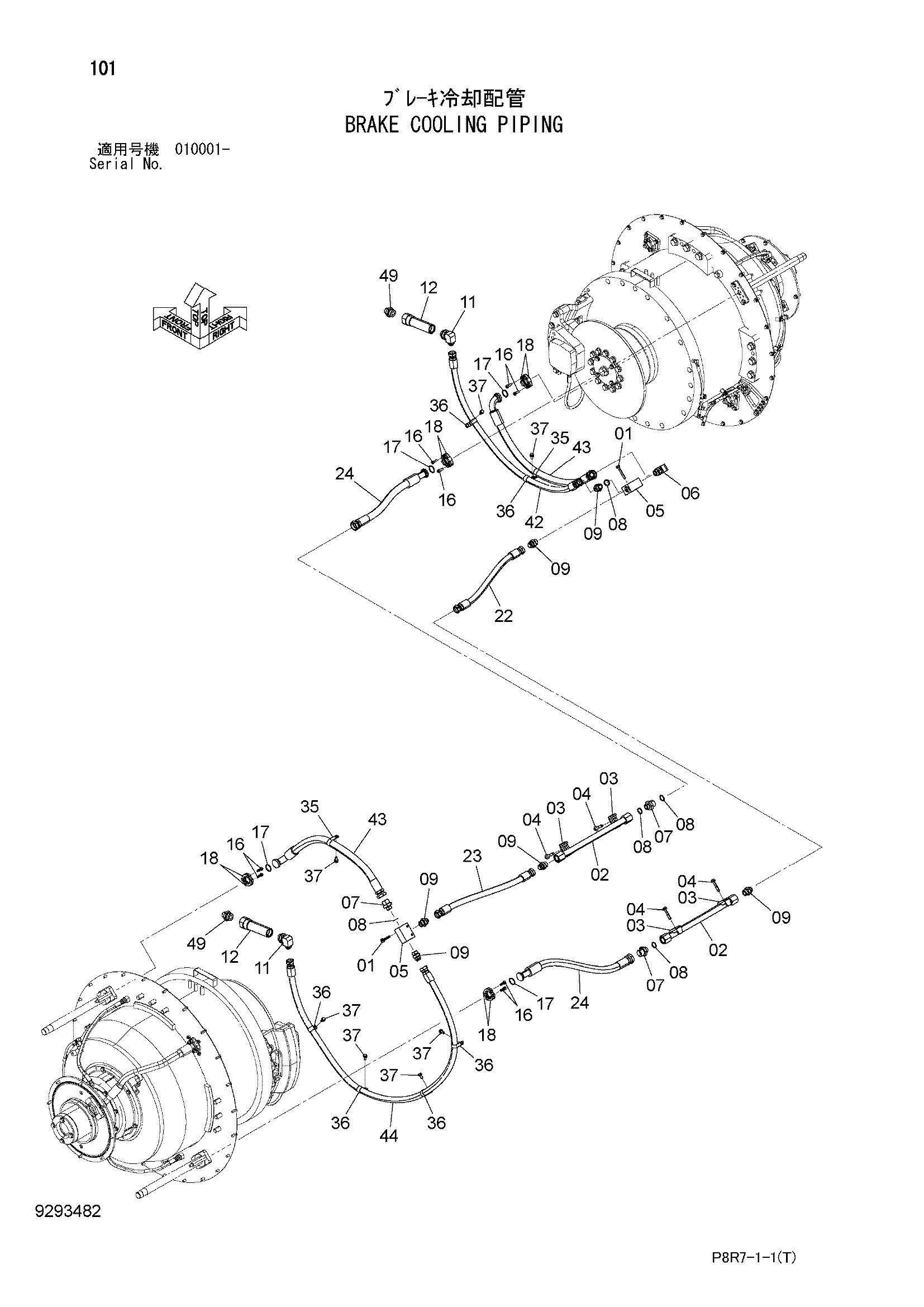

Заводская схема «Тормоз охлаждение трубопроводы» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271080 | Болт с шайбой | 4 |
| 01A | J901080 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 9769854 | Трубка | 2 |
| 03 | 4190127 | Хомут трубки | 4 |
| 04 | J271265 | Болт с шайбой | 4 |
| 04A | J901265 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 3116103 | Коллектор | 2 |
| 06 | 4169599 | Угловой штуцер | 1 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4449060 | Адаптер | 3 |
| 08 | 4506429 | Уплотнительное кольцо | 3 |
| 09 | 4214444 | Адаптер | 6 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4658698 | Угловой штуцер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4653711 | Разъём | 2 |
| 16 | J781030 | Болт с внутренним шестигранником | 16 |
| 17 | 4292383 | Уплотнительное кольцо | 4 |
| 18 | 4024049 | Разъёмный фланец | 8 |
| 22 | 4704506 | Шланг | 1 |
| 23 | 4704505 | Шланг | 1 |
| 24 | 4698436 | Шланг | 2 |
| 35 | 4190291 | Зажим | 2 |
| 36 | 4190264 | Зажим | 6 |
| 37 | J271025 | Болт с шайбой | 7 |
| 37A | J901025 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 42 | 4699932 | Шланг | 1 |
| 43 | 4700022 | Шланг | 2 |
| 44 | 4699933 | Шланг | 1 |
| 49 | 4317614 | Адаптер | 2 |
| 49A | 970860 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
