Передний мост — HITACHI EH4000AC2

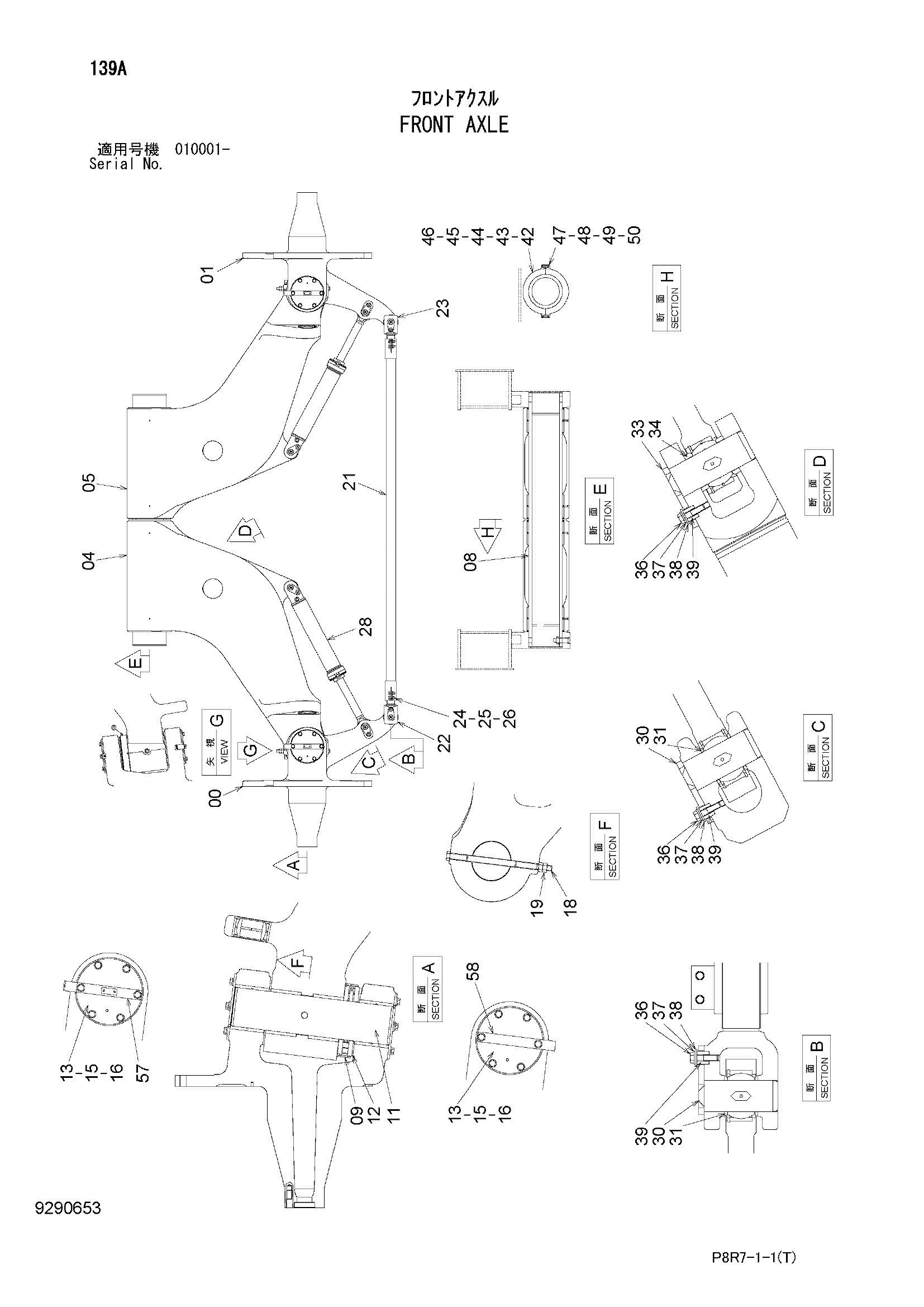

Заводская схема «Передний мост» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9290654 | Спиндле (левый) | 1 |
| 01 | 9290655 | Спиндле (правый) | 1 |
| 04 | 9290656 | Траилингарм (левый) | 1 |
| 05 | 9290657 | Траилингарм (правый) | 1 |
| 06 | 8124398 | Трубка | 1 |
| 09 | 4671284 | Подшипник | 2 |
| 12 | 3114540 | Упорная пластина | 2 |
| 13 | 4680274 | Крышка | 4 |
| 15 | J922040 | Болт | 24 |
| 16 | J222020 | Шайба | 24 |
| 21 | 8115419 | Шток TIE | 1 |
| 22 | 3113430 | Концевой шток | 1 |
| 23 | 3113431 | Концевой шток | 1 |
| 24 | J921660 | Болт | 4 |
| 25 | J950016 | Гайка | 4 |
| 26 | J222016 | Шайба | 8 |
| 28 | 4681284 | Гидроцилиндр рулевого управления | 2 |
| 30 | 8098914 | Палец | 4 |
| 31 | 4630341 | Проставка | 8 |
| 33 | 8101131 | Палец | 2 |
| 34 | 4638937 | Проставка | 4 |
| 36 | J921250 | Болт | 6 |
| 37 | J222012 | Шайба | 6 |
| 38 | 4663840 | Плоская шайба | 6 |
| 39 | 4683587 | Проставка | 6 |
| 42 | 4684726 | Регулировочная шайба 3.2mm | 2 |
| 43 | 4646117 | Регулировочная шайба 4.5mm | 2 |
| 44 | 4646118 | Регулировочная шайба 6.0mm | 2 |
| 45 | 4646119 | Регулировочная шайба 9.0mm | 2 |
| 46 | 4646120 | Регулировочная шайба 12mm | 2 |
| 47 | 4641426 | Пластина | 4 |
| 49 | J222010 | Шайба | 4 |
| 50 | J950010 | Гайка | 4 |
| 53 | 3115010 | Болт | 2 |
| 55 | J951027 | Гайка | 4 |
| 57 | 9771207 | Кронштейн | 2 |
| 58 | 9771208 | Кронштейн | 2 |
| 60 | J271040 | Болт с шайбой | 4 |
| 60A | J901040 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
| 61 | J271035 | Болт с шайбой | 4 |
| 61A | J901035 | Болт | 1 |
| 61B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
