Тормозной клапан — HITACHI EH4000AC2

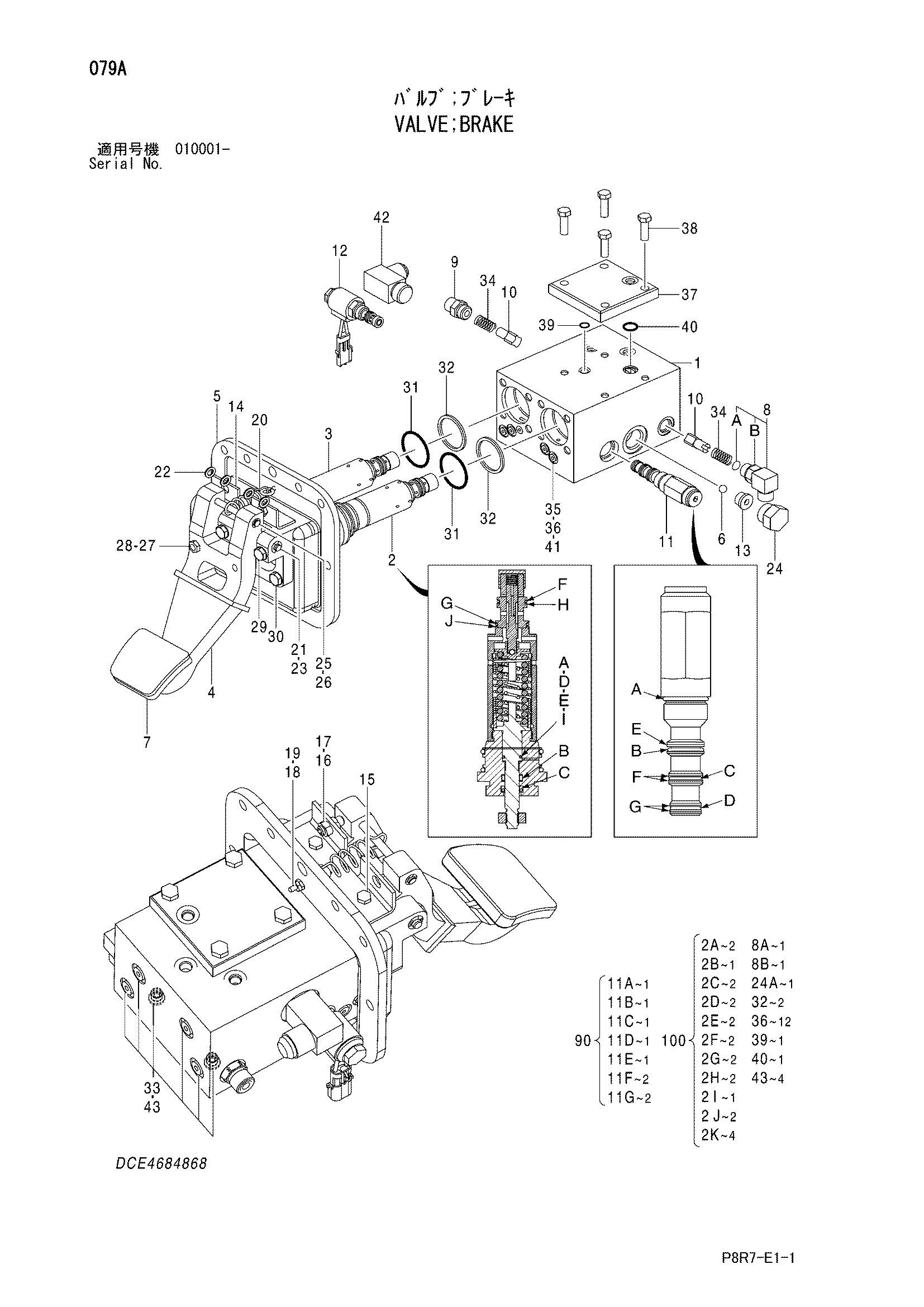

Заводская схема «Тормозной клапан» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4684868 | Тормозной клапан | 1 | |
| 1 | 1169023 | Коллектор | 1 |
| 2 | 1169024 | Тормозной клапан | 1 |
| 2A | 1169001 | Уплотнение кольцо | 2 |
| 2B | 1169002 | Уплотнение | 1 |
| 2C | 1169003 | Стеклоочиститель | 2 |
| 2D | 1169004 | Уплотнение кольцо | 2 |
| 2E | 1169005 | Уплотнительное кольцо | 2 |
| 2F | 1169006 | Уплотнительное кольцо | 2 |
| 2G | 1169007 | Уплотнительное кольцо | 2 |
| 2H | 1169008 | Опорное кольцо | 2 |
| 2I | 1169009 | Уплотнительное кольцо | 1 |
| 2J | 1169010 | Опорное кольцо | 2 |
| 2K | 1169025 | Уплотнительное кольцо | 4 |
| 3 | XB00000362 | Тормозной клапан | 1 |
| 4 | 1169026 | Педаль | 1 |
| 5 | 1169027 | Кронштейн | 1 |
| 7 | 1169028 | Крышка | 1 |
| 8 | 1169029 | Угловой штуцер | 1 |
| 8A | 1169011 | Уплотнительное кольцо | 1 |
| 8B | 1169012 | Уплотнительное кольцо | 1 |
| 9 | XB00000364 | Разъём | 1 |
| 10 | 1169031 | Тарельчатый клапан | 2 |
| 11 | 1169032 | Клапан | 1 |
| 11A | 1169013 | Уплотнительное кольцо | 1 |
| 11B | 1169033 | Уплотнительное кольцо | 1 |
| 11C | 1169011 | Уплотнительное кольцо | 1 |
| 11D | 1169014 | Уплотнительное кольцо | 1 |
| 11E | 1169015 | Опорное кольцо | 1 |
| 11F | 1169016 | Опорное кольцо | 2 |
| 11G | 1169017 | Опорное кольцо | 2 |
| 12 | XB00000365 | Электромагнитный клапан | 1 |
| 14 | 1169036 | Кронштейн | 1 |
| 15 | 1169037 | Винт | 2 |
| 16 | 1169038 | Винт | 1 |
| 17 | 1169039 | Гайка | 2 |
| 18 | 1169040 | Винт | 1 |
| 19 | 1169041 | Гайка | 2 |
| 20 | 1169042 | Пружина | 1 |
| 21 | 1169043 | Палец | 1 |
| 22 | 1169044 | Шайба | 4 |
| 23 | 1169045 | Фиксатор | 2 |
| 24 | 1169046 | Пробка | 1 |
| 24A | 1169020 | Уплотнительное кольцо | 1 |
| 25 | 1169047 | Палец | 1 |
| 26 | 1169048 | Фиксатор | 2 |
| 27 | 1169049 | Установочный винт | 1 |
| 28 | 1169050 | Гайка | 1 |
| 29 | 1169051 | Винт | 4 |
| 30 | 1169052 | Винт | 4 |
| 31 | 1169025 | Уплотнительное кольцо | 2 |
| 32 | 1169053 | Опорное кольцо | 2 |
| 33 | 1129712 | Пробка | 6 |
| 34 | 1169030 | Адаптер | 2 |
| 35 | 1169054 | Пробка | 9 |
| 36 | 1169055 | Уплотнительное кольцо | 9 |
| 37 | 1169056 | Пластина | 1 |
| 38 | 1169057 | Винт | 4 |
| 39 | 1169058 | Уплотнительное кольцо | 1 |
| 40 | 1169033 | Уплотнительное кольцо | 1 |
| 41 | 1169060 | Уплотнение | 9 |
| 42 | 1169061 | Угловой штуцер | 1 |
| 43 | 1129711 | Уплотнительное кольцо | 6 |
| 90 | 1169021 | Комплект уплотнений | 1 |
| 100 | 1169062 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
