Зеркало — HITACHI EH4000AC2

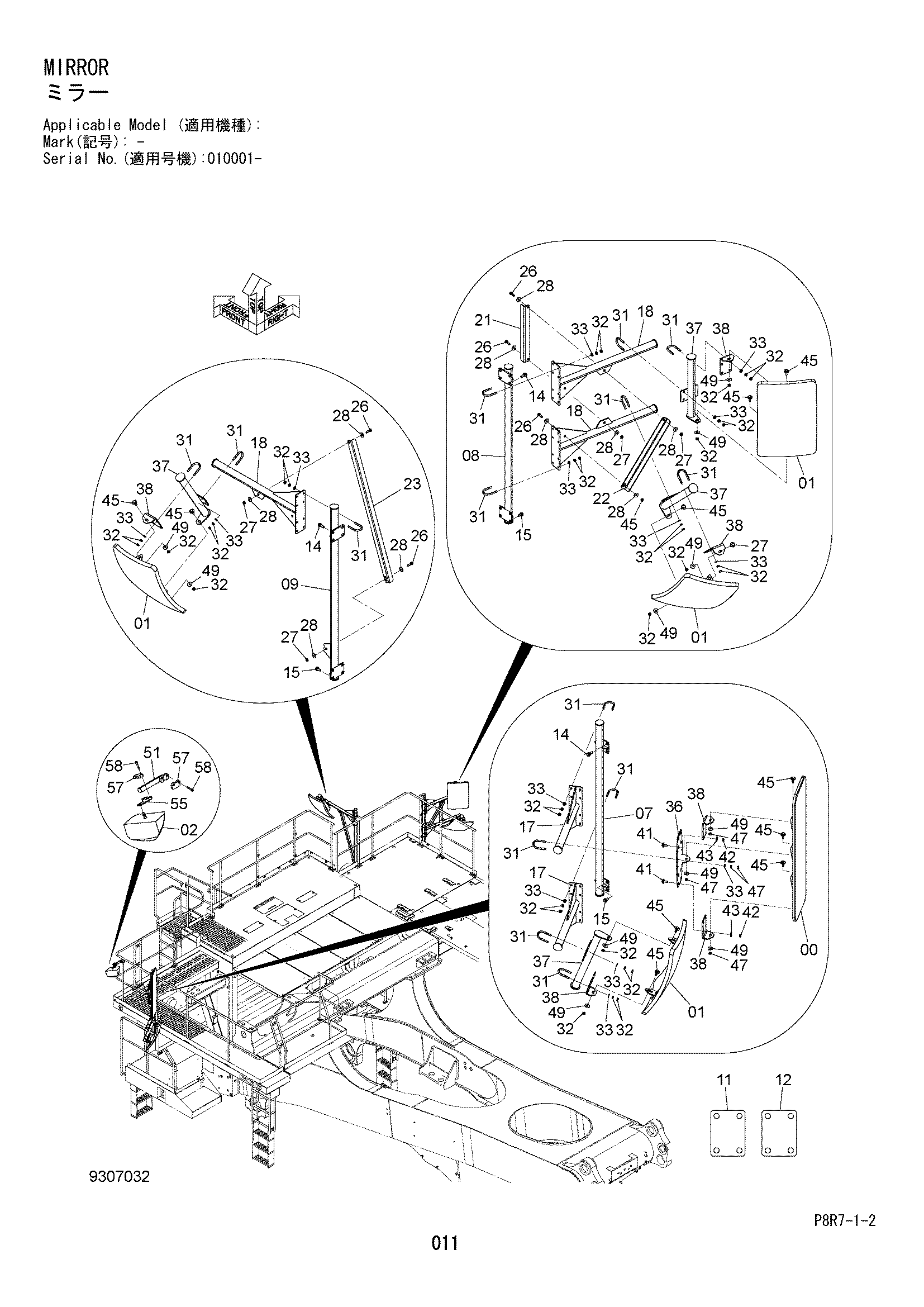

Заводская схема «Зеркало» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4702998 | Зеркало | 1 |
| 01 | 4682896 | Зеркало | 4 |
| 02 | 4703989 | Зеркало | 1 |
| 07 | 8119198 | Опора | 1 |
| 08 | 8119197 | Опора | 1 |
| 09 | 8119199 | Опора | 1 |
| 11 | 4683983 | Регулировочная шайба | 8 |
| 12 | 4683984 | Проставка | 1 |
| 14 | J271240 | Болт с шайбой | 12 |
| 14A | J901240 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | J271230 | Болт с шайбой | 12 |
| 15A | J901230 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | 8119205 | Подвес | 2 |
| 18 | 8119200 | Подвес | 3 |
| 21 | 4712744 | Стойка | 1 |
| 22 | 4712743 | Стойка | 1 |
| 23 | 4705266 | Стойка | 1 |
| 26 | J921035 | Болт | 5 |
| 27 | J950010 | Гайка | 5 |
| 28 | J217083 | Шайба | 10 |
| 31 | 4178141 | U-образный болт | 38 |
| 32 | J950010 | Гайка | 152 |
| 33 | J222010 | Шайба | 76 |
| 36 | 8121377 | Кронштейн | 1 |
| 37 | 8113461 | Кронштейн | 4 |
| 38 | 4690284 | Кронштейн | 6 |
| 41 | J281030 | Болт с шайбой | 8 |
| 41A | J901030 | Болт | 1 |
| 41B | 4486055 | Шайба | 1 |
| 42 | J950010 | Гайка | 8 |
| 43 | J217083 | Шайба | 8 |
| 45 | J281035 | Болт с шайбой | 11 |
| 45A | J901035 | Болт | 1 |
| 45B | 4486055 | Шайба | 1 |
| 47 | J950010 | Гайка | 11 |
| 49 | J217083 | Шайба | 11 |
| 51 | 8119262 | Стойка | 1 |
| 55 | 9771496 | Стойка | 1 |
| 57 | 4355757 | Хомут | 2 |
| 58 | J260850 | Болт с шайбой | 4 |
| 58A | J900850 | Болт | 1 |
| 58B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
