Трансмиссия трубопроводы — HITACHI EH4000AC2

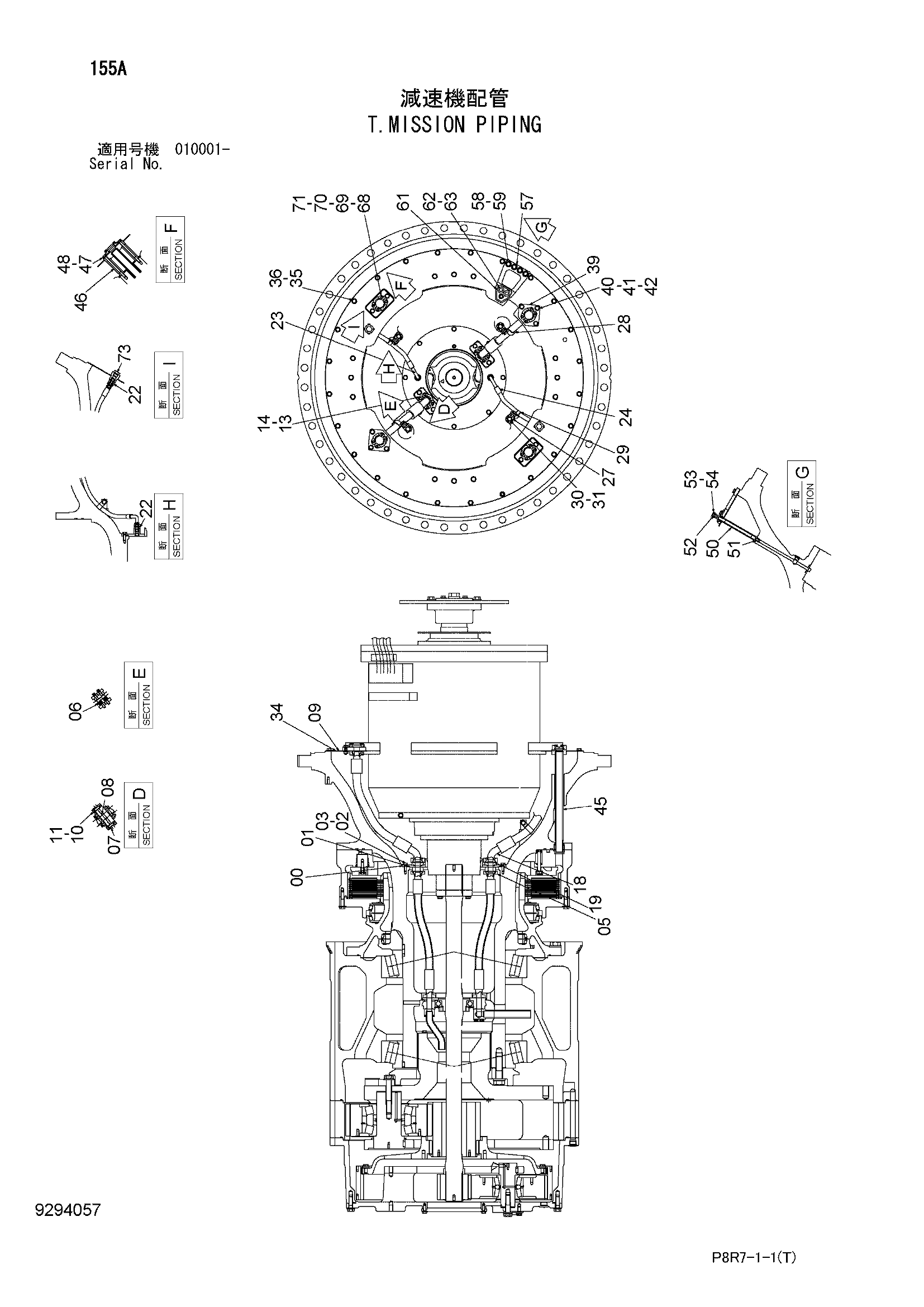

Заводская схема «Трансмиссия трубопроводы» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6026720	Пластина	1
01	4695126	Уплотнительное кольцо	1
02	J921235	Болт	8
03	A590112	Плоская шайба	8
05	4695129	Разъёмный фланец	4
06	J781030	Болт с внутренним шестигранником	8
07	3114362	Пластина	2
08	4153533	Уплотнительное кольцо	2
10	J921235	Болт	4
11	A590112	Плоская шайба	4
13	4024049	Разъёмный фланец	8
14	J781030	Болт с внутренним шестигранником	16
18	4691485	Шланг	2
19	4508805	Уплотнительное кольцо	4
22	4210361	Адаптер	4
22A	4506418	Уплотнительное кольцо	1
23	4695127	Шланг	1
24	4695128	Шланг	1
27	9764638	Кронштейн	4
28	4190291	Зажим	2
29	4190277	Зажим	2
30	J921230	Болт	8
31	A590112	Плоская шайба	8
34	7055976	Крышка	1
35	J921225	Болт	24
36	J222012	Шайба	24
39	4692731	Пластина	2
40	J921240	Болт	6
41	A590112	Плоская шайба	12
42	J950012	Гайка	6
45	8114950	Трубка	2
46	4689656	Проставка	4
47	J901210	Болт	4
48	A590112	Плоская шайба	4
50	8116010	Трубка	1
51	4153095	Уплотнительное кольцо	1
52	4138928	Уплотнительное кольцо	1
53	4187174	Гайка унион	1
54	4649375	Колпачок	1
57	3114850	Кронштейн	1
58	J921240	Болт	4
59	A590112	Плоская шайба	4
61	4692719	Пластина	1
62	J921025	Болт	2
63	J217083	Шайба	2
68	4024049	Разъёмный фланец	8
69	4692645	Крышка	4
70	4508805	Уплотнительное кольцо	4
71	J781030	Болт с внутренним шестигранником	16
73	A885004	Пробка	2
73A	4506418	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
