Электрооборудование (5) — HITACHI EH4000AC2

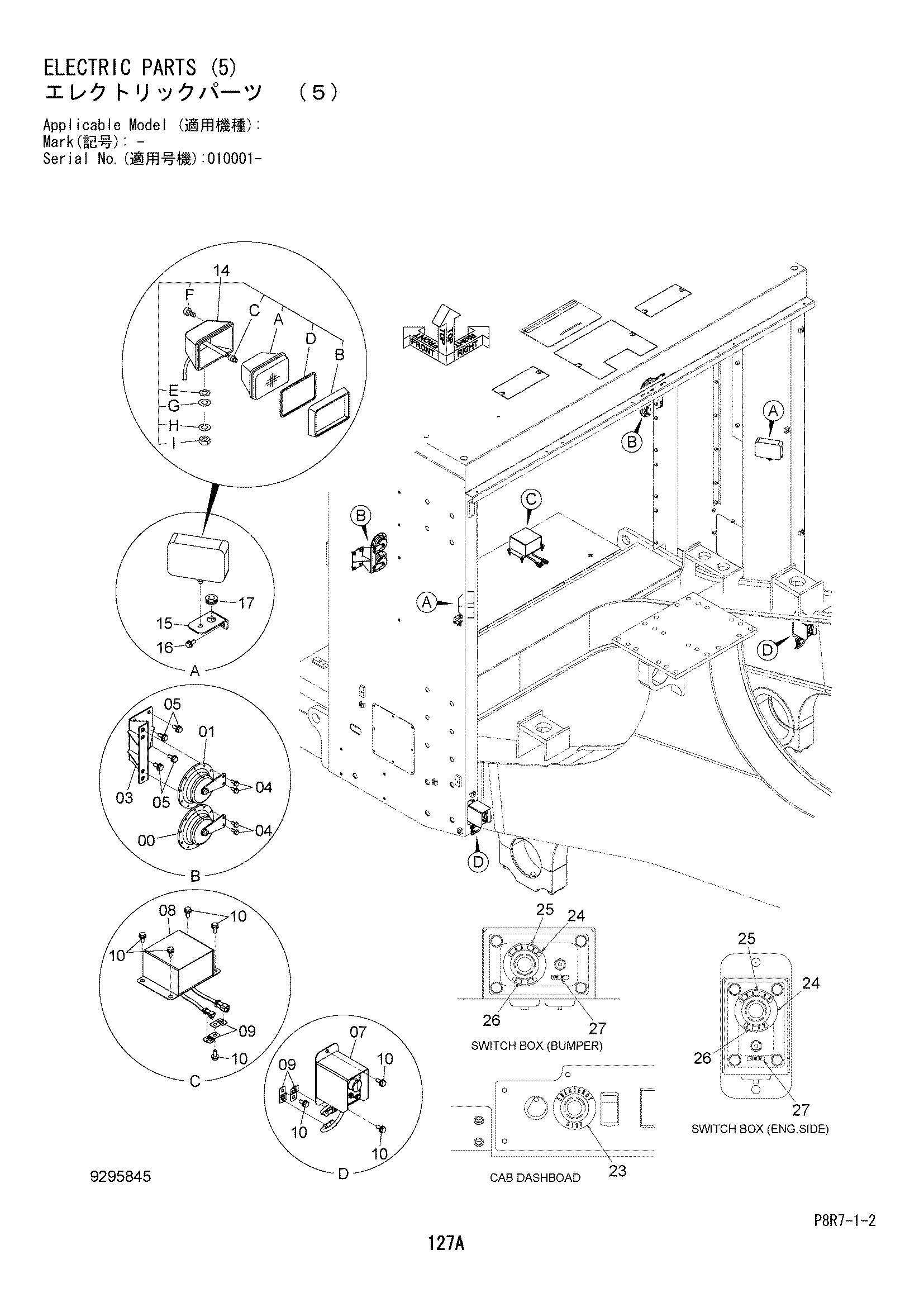

Заводская схема «Электрооборудование (5)» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4449758 | Звуковой сигнал | 2 |
| 01 | 4449757 | Звуковой сигнал | 2 |
| 03 | 8116155 | Кронштейн | 2 |
| 04 | J260820 | Болт с шайбой | 8 |
| 04A | J900820 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | J271025 | Болт с шайбой | 8 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 9313787 | Выключатель короб (енг.сиде) | 2 |
| 08 | 9307222 | Выключатель короб (бумпер) | 1 |
| 09 | 4448037 | Кронштейн | 6 |
| 10 | J271025 | Болт с шайбой | 11 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 14 | 4336570 замена: 4326800 | Фонарь головка в сборе | 2 |
| 14 | 4326800 | Фонарь головка в сборе | 2 |
| 14A | 4326801 | Ленс блок | 1 |
| 14B | 4326802 | Рама | 1 |
| 14C | 4285648 | Лампа | 1 |
| 14D | 4326803 | Прокладка | 1 |
| 14E | 4307026 | Шайба | 1 |
| 14F | 4307027 | Винт | 4 |
| 14G | A590114 | Плоская шайба | 1 |
| 14H | A590914 | Пружинная шайба | 1 |
| 14I | J952014 | Гайка | 1 |
| 15 | 4706614 | Кронштейн | 2 |
| 16 | J271025 | Болт с шайбой | 4 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4208985 | Резиновая втулка | 2 |
| 23 | 4723905 | Информационная табличка | 1 |
| 24 | 4723906 | Информационная табличка | 2 |
| 25 | 4724061 | Информационная табличка | 2 |
| 26 | 4724062 | Информационная табличка | 2 |
| 27 | 4731322 | Информационная табличка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
