Трактион трос (4-2) — HITACHI EH4000AC2

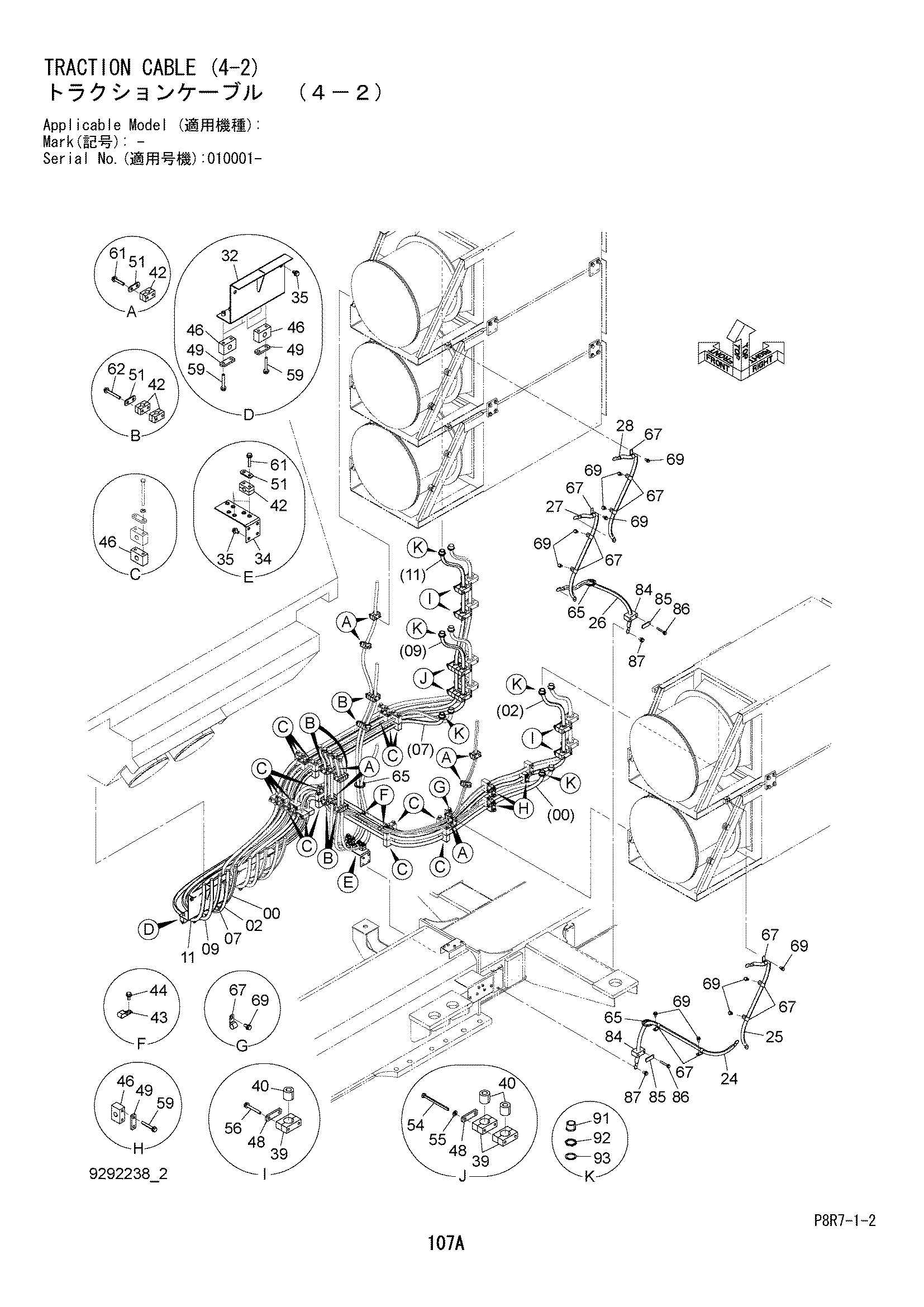

Заводская схема «Трактион трос (4-2)» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4686150	Трос трактион	1
02	4686152	Трос трактион	1
07	4686154	Трос трактион	1
09	4686156	Трос трактион	1
11	4686158	Трос трактион	1
24	4686165	Трос трактион	1
25	4686166	Трос трактион	1
26	4686167	Трос трактион	1
27	4686168	Трос трактион	1
28	4686169	Трос трактион	1
32	8115131	Кронштейн	1
34	8115126	Кронштейн	1
35	J271020	Болт с шайбой	8
35A	J901020	Болт	1
35B	J222010	Шайба	1
39	4650365	Хомут	8
40	4690100	Резиновая втулка	8
42	4650364	Хомут	23
43	4190282	Зажим	2
44	J271025	Болт с шайбой	2
44A	J901025	Болт	1
44B	J222010	Шайба	1
46	4454817	Хомут	25
48	4650316	Кронштейн	6
49	4650315	Кронштейн	8
51	4637934	Кронштейн	17
54	J901008	Болт	4
55	J222010	Шайба	4
56	J271080	Болт с шайбой	8
56A	J901080	Болт	1
56B	J222010	Шайба	1
59	J271070	Болт с шайбой	16
59A	J901070	Болт	1
59B	J222010	Шайба	1
61	J271055	Болт с шайбой	22
61A	J901055	Болт	1
61B	J222010	Шайба	1
62	J271080	Болт с шайбой	12
62A	J901080	Болт	1
62B	J222010	Шайба	1
65	94-2812	Резиновая втулка	3
67	4190277	Зажим	12
69	J271025	Болт с шайбой	12
69A	J901025	Болт	1
69B	J222010	Шайба	1
84	4454817	Хомут	2
85	4454820	Кронштейн	2
86	J271070	Болт с шайбой	4
86A	J901070	Болт	1
86B	J222010	Шайба	1
87	J271225	Болт с шайбой	2
87A	J901225	Болт	1
87B	J222012	Шайба	1
91	4215813	Адаптер	5
92	4715392	Гайка	5
93	4715391	Шайба	5

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
