Стояночный тормоз — HITACHI EH4000AC2

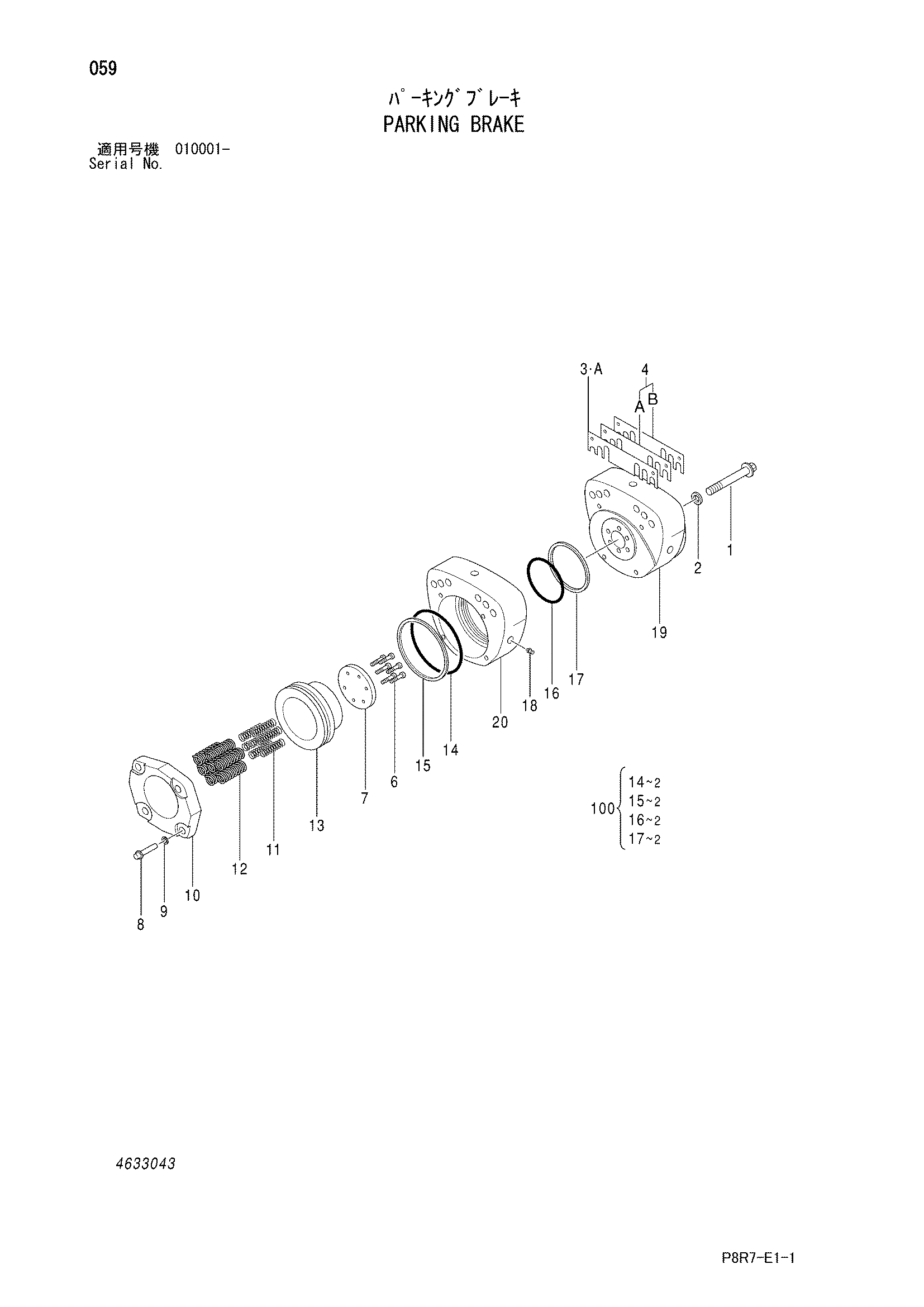

Заводская схема «Стояночный тормоз» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4633043 | Тормоз | 1 | |
| 1 | 4694286 | Болт | 6 |
| 2 | 4694287 | Шайба | 6 |
| 3 | 4694288 | Регулировочная шайба в сборе | 1 |
| 4 | 4694289 | Регулировочная шайба в сборе | 1 |
| 6 | 4694290 | Болт с внутренним шестигранником | 12 |
| 7 | 4694291 | Накладка | 2 |
| 8 | 4694292 | Болт | 8 |
| 9 | 4694293 | Шайба | 8 |
| 10 | 4694294 | Колпачок | 2 |
| 11 | 4694295 | Пружина | 14 |
| 12 | 4694296 | Пружина | 14 |
| 13 | 4694297 | Поршень | 2 |
| 18 | 4694298 | Воздушный клапан | 4 |
| 19 | 4694299 | Корпус | 1 |
| 20 | 4694300 | Корпус | 1 |
| 100 | 4694301 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
