Быстрый заправка трубопроводы — HITACHI EH4000AC2

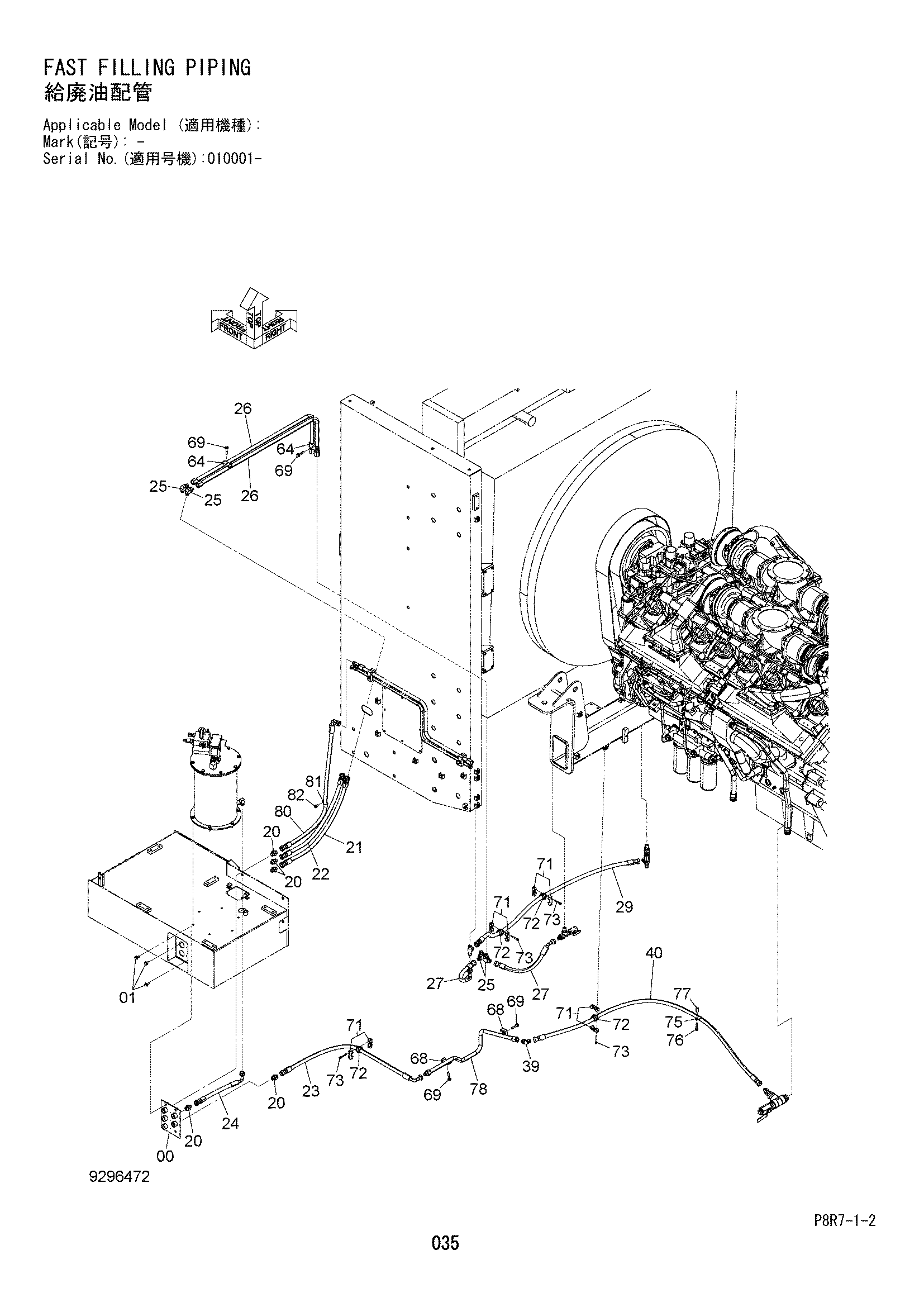

Заводская схема «Быстрый заправка трубопроводы» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8115668 | Панель | 1 |
| 01 | J271230 | Болт с шайбой | 3 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 20 | A852166 | Адаптер | 5 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4370171 | Шланг | 1 |
| 22 | 4691955 | Шланг | 1 |
| 23 | 4459029 | Шланг | 1 |
| 24 | 4691547 | Шланг | 1 |
| 25 | A852366 | Угловой штуцер | 4 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 8115678 | Трубка | 2 |
| 27 | 4691957 | Шланг | 2 |
| 29 | 4658926 | Шланг | 1 |
| 39 | A852266 | Угловой штуцер | 1 |
| 39A | 4506424 | Уплотнительное кольцо | 1 |
| 40 | 4348481 | Шланг | 1 |
| 64 | 4189859 | Хомут трубки | 2 |
| 68 | 4190126 | Хомут трубки | 2 |
| 69 | J271260 | Болт с шайбой | 4 |
| 69A | J901260 | Болт | 1 |
| 69B | J222012 | Шайба | 1 |
| 71 | 4656328 | Хомут | 4 |
| 72 | 4348663 | Втулка | 4 |
| 73 | J260865 | Болт с шайбой | 8 |
| 73A | J900865 | Болт | 1 |
| 73B | A590108 | Плоская шайба | 1 |
| 75 | 4192035 | Зажим | 1 |
| 76 | J271055 | Болт с шайбой | 1 |
| 76A | J901055 | Болт | 1 |
| 76B | J222010 | Шайба | 1 |
| 77 | 4382432 | Проставка | 1 |
| 78 | 8116474 | Трубка | 1 |
| 80 | 4700903 | Шланг | 1 |
| 81 | 4192035 | Зажим | 1 |
| 82 | J271025 | Болт с шайбой | 1 |
| 82A | J901025 | Болт | 1 |
| 82B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
