Выпускной трубопроводы — HITACHI EH4000AC2

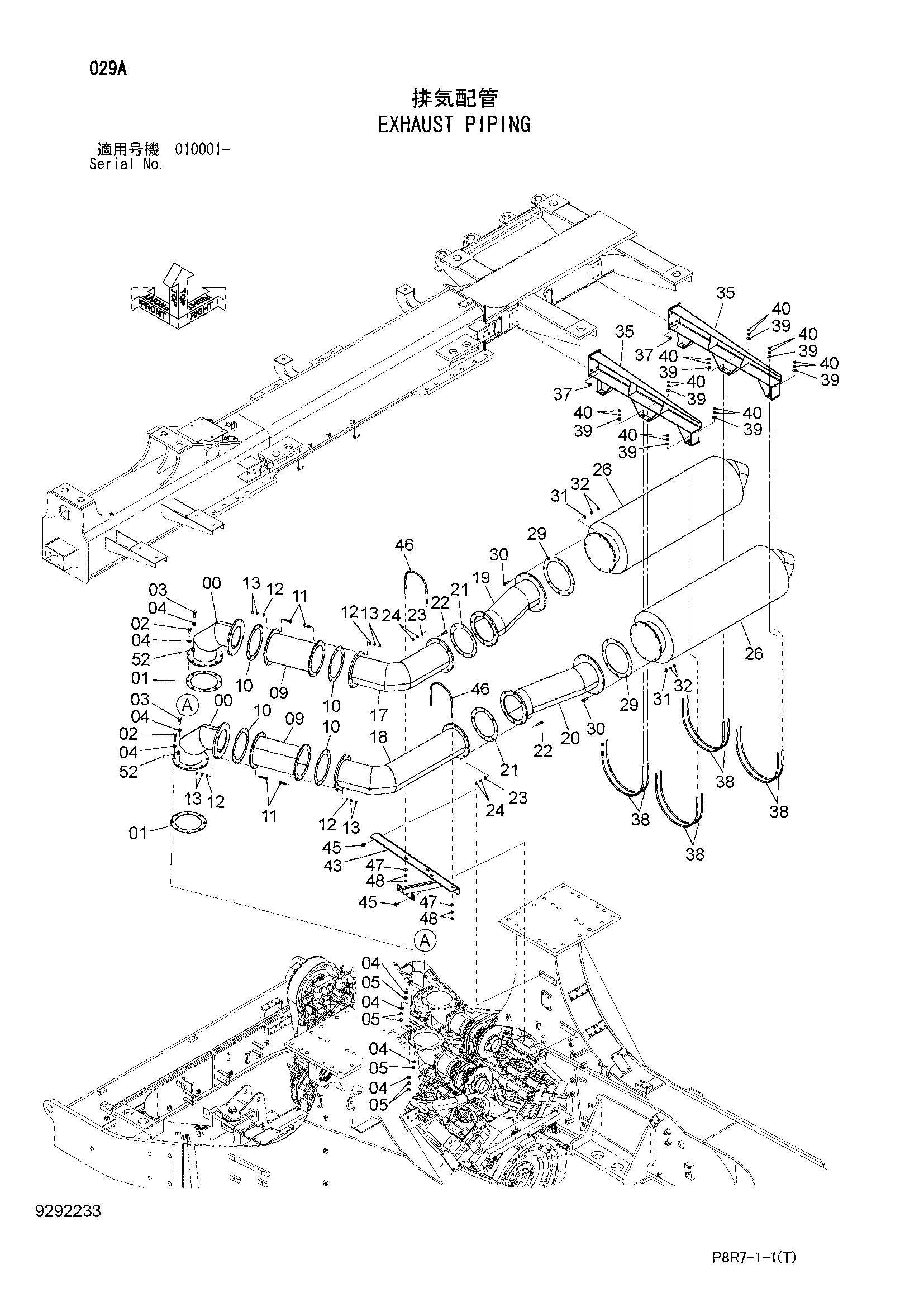

Заводская схема «Выпускной трубопроводы» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8114151 | Трубка | 2 |
| 01 | 4633051 | Прокладка | 2 |
| 02 | J901670 | Болт | 12 |
| 03 | J901655 | Болт | 4 |
| 04 | J222016 | Шайба | 32 |
| 05 | M520016 | Гайка | 28 |
| 09 | 4639711 | Трубка | 2 |
| 10 | 4638994 | Прокладка | 4 |
| 11 | J271260 | Болт с шайбой | 24 |
| 11A | J901260 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J222012 | Шайба | 24 |
| 13 | M520012 | Гайка | 48 |
| 17 | 7055744 | Трубка | 1 |
| 18 | 7055743 | Трубка | 1 |
| 19 | 8115348 | Трубка | 1 |
| 20 | 8115349 | Трубка | 1 |
| 21 | 4638994 | Прокладка | 2 |
| 22 | J271260 | Болт с шайбой | 16 |
| 22A | J901260 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | J222012 | Шайба | 16 |
| 24 | M520012 | Гайка | 32 |
| 26 | 4697920 | Глушитель выпускной | 2 |
| 29 | 4683468 | Прокладка | 2 |
| 30 | J271260 | Болт с шайбой | 16 |
| 30A | J901260 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 31 | J222012 | Шайба | 16 |
| 32 | M520012 | Гайка | 32 |
| 35 | 7059727 | Кронштейн | 2 |
| 37 | J281230 | Болт с шайбой | 8 |
| 37A | J901230 | Болт | 1 |
| 37B | 4249324 | Шайба | 1 |
| 38 | 4441693 | U-образный болт | 8 |
| 39 | 449490 | Плоская шайба | 16 |
| 40 | J950012 | Гайка | 32 |
| 43 | 8123502 | Кронштейн | 1 |
| 45 | J281235 | Болт с шайбой | 4 |
| 45A | J901235 | Болт | 1 |
| 45B | 4249324 | Шайба | 1 |
| 46 | 4638991 | U-образный болт | 2 |
| 47 | 449490 | Плоская шайба | 4 |
| 48 | J950012 | Гайка | 8 |
| 52 | 94-2022 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
