Каталог запчастей HITACHI
Крыло — HITACHI EH4000AC2

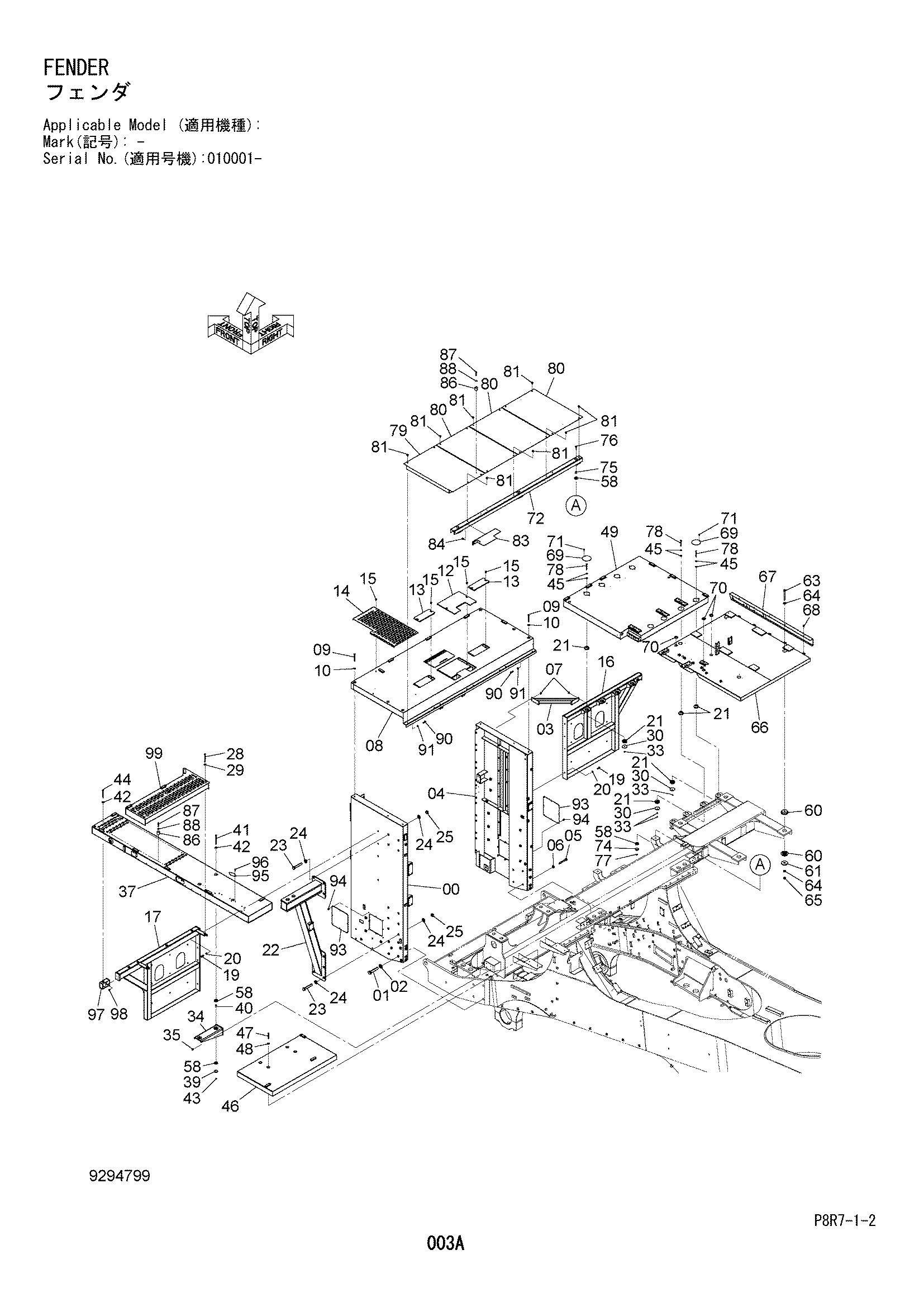

Заводская схема «Крыло» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5012568 | Крыло | 1 |
| 01 | 4689637 | Болт | 5 |
| 02 | J222039 | Шайба | 5 |
| 03 | 8123463 | Опора | 1 |
| 04 | 5012099 | Крыло | 1 |
| 05 | J922413 | Болт | 5 |
| 06 | J222024 | Шайба | 5 |
| 07 | J281025 | Болт с шайбой | 8 |
| 07A | J901025 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 08 | 5012107 | Декк | 1 |
| 09 | 4638189 | Болт | 6 |
| 10 | 4087197 | Шайба | 6 |
| 12 | 8114793 | Крышка | 1 |
| 13 | 8099835 | Крышка | 2 |
| 14 | 2056758 | Ступень | 1 |
| 15 | J271230 | Болт с шайбой | 9 |
| 15A | J901230 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 6028481 | Крыло | 1 |
| 17 | 6026699 | Крыло | 1 |
| 19 | J921650 | Болт | 8 |
| 20 | J222016 | Шайба | 8 |
| 21 | 4667312 | Резиновый моунтед | 16 |
| 22 | 7057255 | Опора | 1 |
| 23 | 4689470 | Болт | 10 |
| 24 | J222033 | Шайба | 20 |
| 25 | J952033 | Гайка | 10 |
| 28 | 4689412 | Болт | 5 |
| 29 | 4641265 | Шайба | 5 |
| 30 | 4671634 | Шайба | 8 |
| 33 | J950014 | Гайка | 8 |
| 34 | 8122229 | Кронштейн | 1 |
| 35 | J281240 | Болт с шайбой | 4 |
| 35A | J901240 | Болт | 1 |
| 35B | 4249324 | Шайба | 1 |
| 37 | 5013067 | Ступень | 1 |
| 39 | 4353067 | Пластина | 2 |
| 40 | 4701214 | Проставка | 2 |
| 41 | 4641833 | Болт | 2 |
| 42 | 4641265 | Шайба | 4 |
| 43 | J950012 | Гайка | 2 |
| 44 | 4689412 | Болт | 2 |
| 45 | J222014 | Шайба | 16 |
| 46 | 7055460 | Ступень | 1 |
| 47 | J901204 | Болт | 4 |
| 48 | 4641265 | Шайба | 4 |
| 49 | 5011867 | Ступень | 1 |
| 58 | 4706922 | Резиновая прокладка | 10 |
| 60 | 4711634 | Резиновая подушка | 8 |
| 61 | 4711636 | Пластина | 4 |
| 63 | J932416 | Болт | 4 |
| 64 | J222024 | Шайба | 8 |
| 65 | J950024 | Гайка | 4 |
| 66 | 6026831 | Базовый | 1 |
| 67 | 8122324 | Крышка | 1 |
| 68 | J271230 | Болт с шайбой | 5 |
| 68A | J901230 | Болт | 1 |
| 68B | J222012 | Шайба | 1 |
| 69 | 4698216 | Крышка | 5 |
| 70 | 94-2812 | Резиновая втулка | 3 |
| 71 | J281020 | Болт с шайбой | 10 |
| 71A | J901020 | Болт | 1 |
| 71B | 4486055 | Шайба | 1 |
| 72 | 7055453 | Кронштейн | 1 |
| 74 | 4353067 | Пластина | 3 |
| 75 | 4689449 | Проставка | 3 |
| 76 | J281270 | Болт с шайбой | 3 |
| 76A | J901270 | Болт | 1 |
| 76B | 4249324 | Шайба | 1 |
| 77 | J950012 | Гайка | 3 |
| 78 | J901406 | Болт | 8 |
| 79 | 6026741 | Крышка | 1 |
| 80 | 6026672 | Крышка | 3 |
| 81 | J281230 | Болт с шайбой | 16 |
| 81A | J901230 | Болт | 1 |
| 81B | 4249324 | Шайба | 1 |
| 83 | 8117711 | Крышка | 1 |
| 84 | J271230 | Болт с шайбой | 2 |
| 84A | J901230 | Болт | 1 |
| 84B | J222012 | Шайба | 1 |
| 86 | 4641255 | Резиновая подушка | 2 |
| 87 | J901280 | Болт | 2 |
| 88 | 449490 | Плоская шайба | 2 |
| 90 | J921650 | Болт | 4 |
| 91 | J222016 | Шайба | 4 |
| 93 | 4692744 | Крышка | 2 |
| 94 | J271230 | Болт с шайбой | 16 |
| 94A | J901230 | Болт | 1 |
| 94B | J222012 | Шайба | 1 |
| 95 | 4715733 | Крышка | 1 |
| 96 | J271035 | Болт с шайбой | 2 |
| 96A | J901035 | Болт | 1 |
| 96B | J222010 | Шайба | 1 |
| 97 | 8122235 | Кронштейн | 1 |
| 98 | J271225 | Болт с шайбой | 3 |
| 98A | J901225 | Болт | 1 |
| 98B | J222012 | Шайба | 1 |
| 99 | 6028206 | Декк | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
