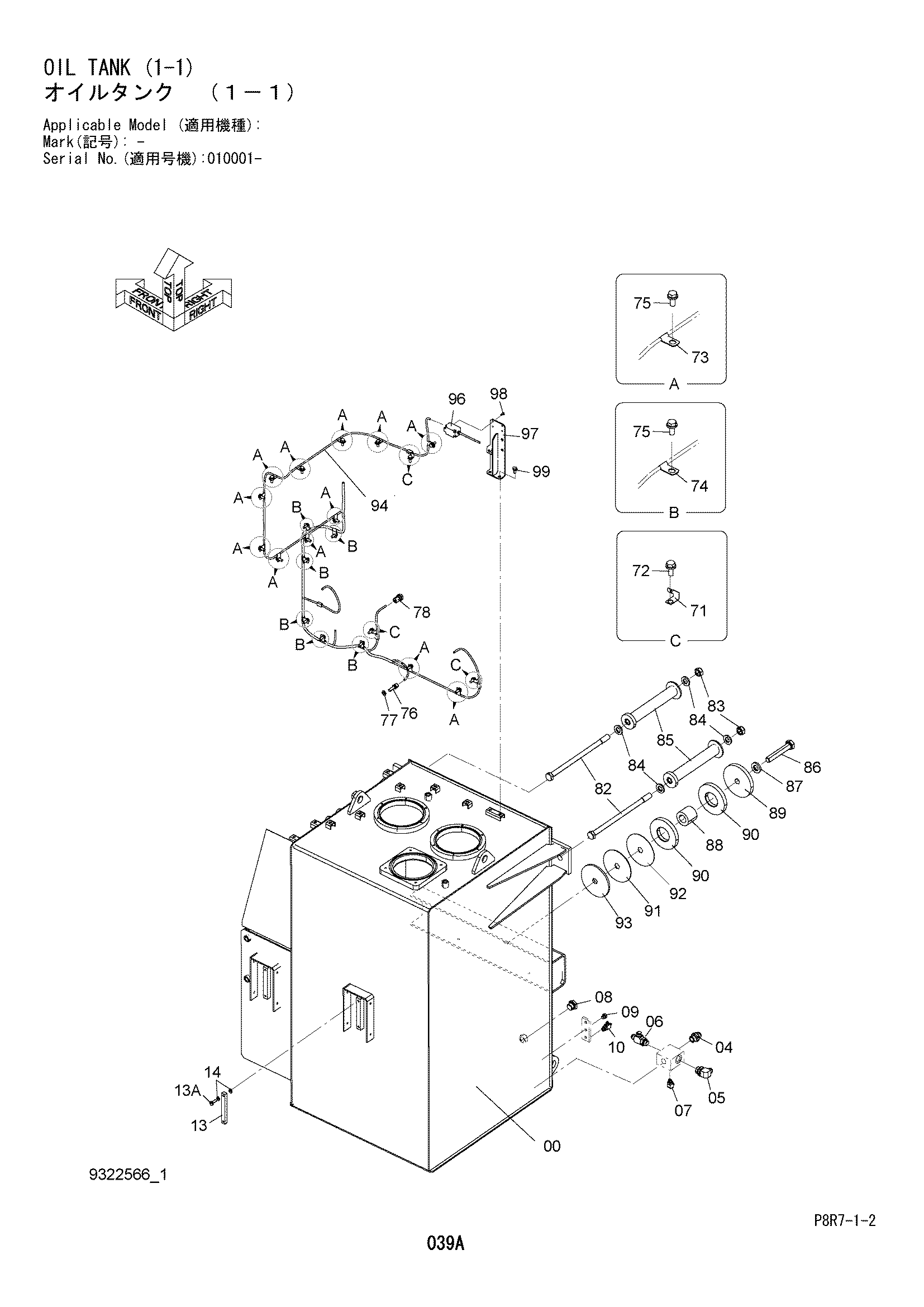

Гидробак (1-1) — HITACHI EH4000AC2

Заводская схема «Гидробак (1-1)» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5011691	Гидробак	1
04	4214444	Адаптер	1
04A	4506429	Уплотнительное кольцо	1
05	4399256	Угловой штуцер	1
05A	4506429	Уплотнительное кольцо	1
06	A852466	Тройник	1
06A	4506424	Уплотнительное кольцо	1
07	A852333	Угловой штуцер	1
07A	4509180	Уплотнительное кольцо	1
08	A885008	Пробка	1
08A	4506429	Уплотнительное кольцо	1
09	A885003	Пробка	2
09A	4509180	Уплотнительное кольцо	1
10	A852433	Тройник	1
10A	4509180	Уплотнительное кольцо	1
13	8074804	Указатель уровня	1
13A	4100967	Болт	2
14	Z449558	Уплотнительная шайба	4
71	4257159	Кронштейн	3
72	J271025	Болт с шайбой	3
72A	J901025	Болт	1
72B	J222010	Шайба	1
73	4190276	Зажим	12
74	4190261	Зажим	6
75	J271025	Болт с шайбой	18
75A	J901025	Болт	1
75B	J222010	Шайба	1
76	4250260	Датчик	1
77	4250261	Прокладка	1
78	4259787	Выключатель уровень	1
82	4654477	Болт	2
83	M660024	U-образная гайка	2
84	J222024	Шайба	4
85	9770566	Проставка	2
86	J932711	Болт	1
87	J222027	Шайба	1
88	4661274	Проставка	1
89	4666452	Пластина	1
90	4637256	Резиновая подушка	2
91	4661277	Регулировочная шайба 3.2mm	5
92	4661278	Регулировочная шайба 1.6mm	3
93	4661276	Пластина	1
94	2059271	Жгут проводов	1
96	4660461	Выключатель концевой	1
97	8124828	Кронштейн	1
98	J260616	Болт с шайбой	4
98A	J900616	Болт	1
98B	A590106	Плоская шайба	1
99	J271025	Болт с шайбой	2
99A	J901025	Болт	1
99B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
