Радиатор трубопроводы — HITACHI EH4000AC2

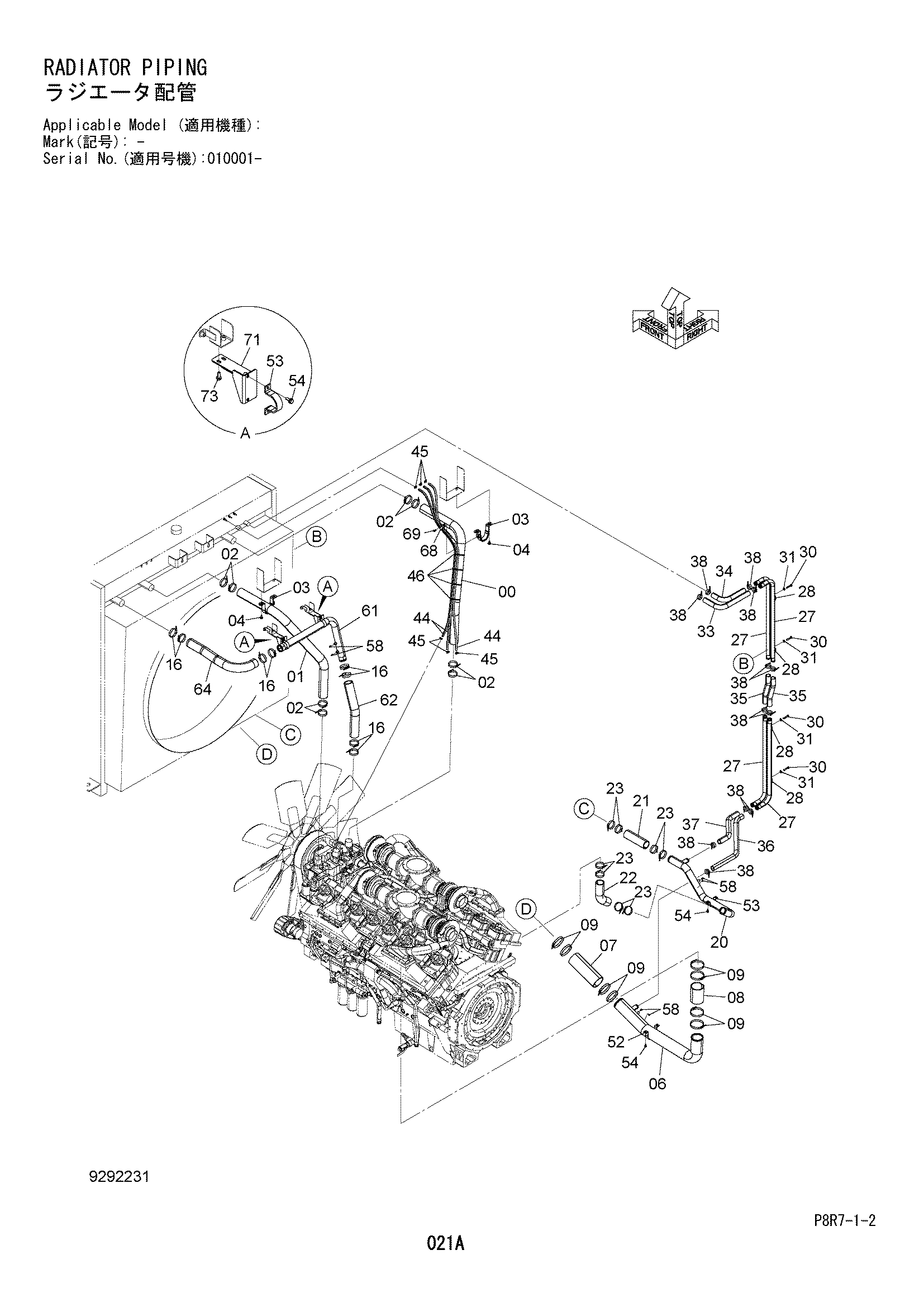

Заводская схема «Радиатор трубопроводы» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3113976 | Резиновый шланг | 1 |
| 01 | 3113977 | Резиновый шланг | 1 |
| 02 | 4285233 | Хомут шланга | 8 |
| 03 | 8118194 | Кронштейн | 2 |
| 04 | J281235 | Болт с шайбой | 4 |
| 04A | J901235 | Болт | 1 |
| 04B | 4249324 | Шайба | 1 |
| 06 | 8114936 | Трубка | 1 |
| 07 | 4651856 | Резиновый шланг | 1 |
| 08 | 4651857 | Резиновый шланг | 1 |
| 09 | 4282492 | Хомут шланга | 8 |
| 16 | 4285233 | Хомут шланга | 8 |
| 20 | 8114937 | Трубка | 1 |
| 21 | 4651853 | Резиновый шланг | 1 |
| 22 | 4689744 | Резиновый шланг | 1 |
| 23 | 4263765 | Хомут шланга | 8 |
| 27 | 4689743 | Трубка | 4 |
| 28 | 4053696 | Хомут трубки | 4 |
| 30 | 4697235 | Болт | 4 |
| 31 | J222012 | Шайба | 4 |
| 33 | 4689747 | Резиновый шланг | 1 |
| 34 | 4689746 | Резиновый шланг | 1 |
| 35 | 4689745 | Резиновый шланг | 2 |
| 36 | 4689749 | Резиновый шланг | 1 |
| 37 | 4689748 | Резиновый шланг | 1 |
| 38 | 4282474 | Хомут шланга | 12 |
| 44 | 4689938 | Водяной шланг | 3 |
| 45 | 4514700 | Зажим шланг | 6 |
| 46 | 4121859 | Ленточный зажим | 4 |
| 52 | 4263120 | Хомут трубки | 1 |
| 53 | 4000909 | Хомут трубки | 3 |
| 54 | J271030 | Болт с шайбой | 8 |
| 54A | J901030 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 58 | 94-2022 | Пробка | 6 |
| 61 | 8122386 | Трубка | 1 |
| 62 | 4715920 | Резиновый шланг | 1 |
| 64 | 4723275 | Резиновый шланг | 1 |
| 68 | 4190291 | Зажим | 1 |
| 69 | J271025 | Болт с шайбой | 1 |
| 69A | J901025 | Болт | 1 |
| 69B | J222010 | Шайба | 1 |
| 71 | 8123385 | Кронштейн | 2 |
| 73 | J281030 | Болт с шайбой | 4 |
| 73A | J901030 | Болт | 1 |
| 73B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
