Основные гидролинии (3-2) — HITACHI EH4000AC2

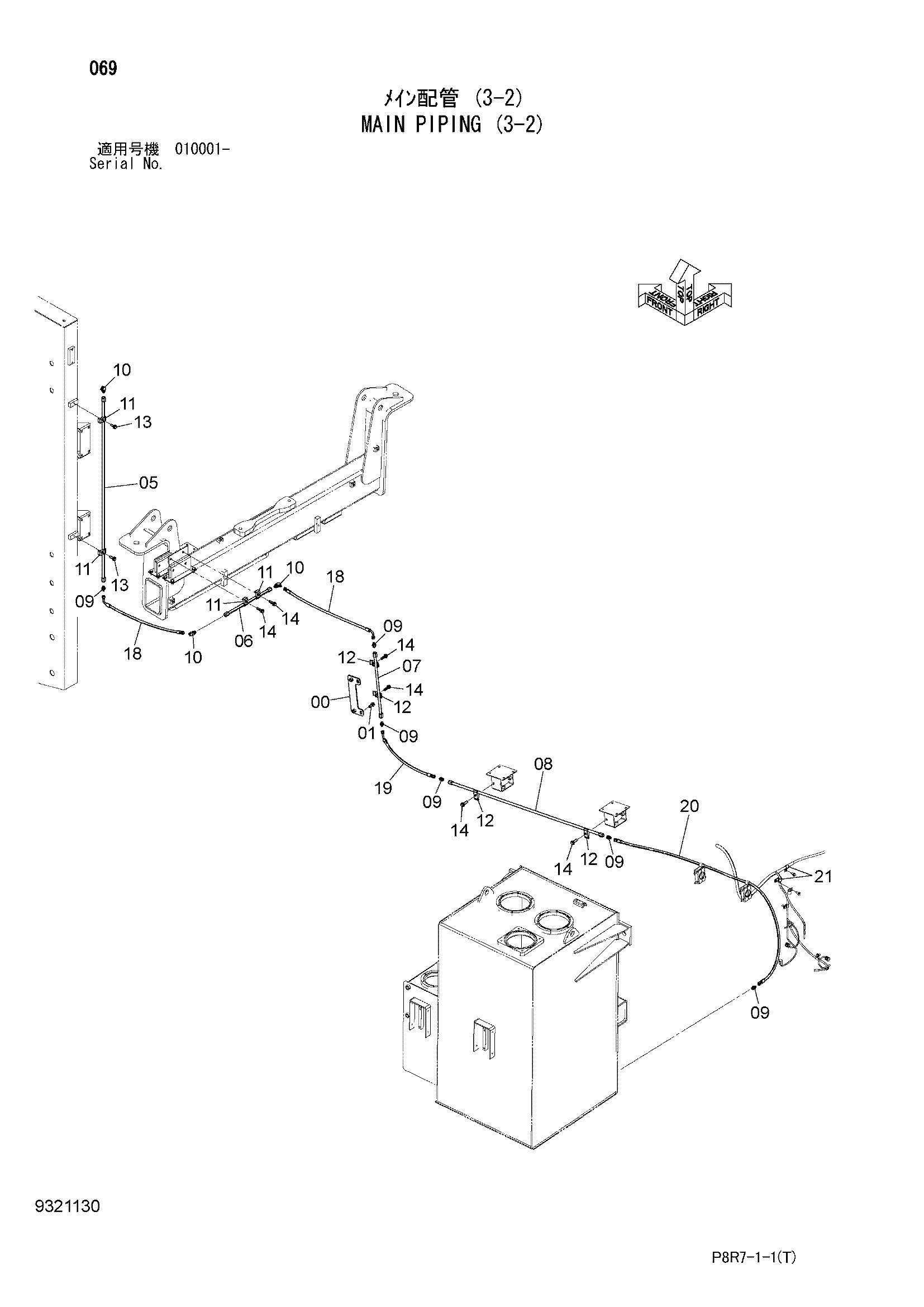

Заводская схема «Основные гидролинии (3-2)» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9765826 | Кронштейн | 1 |
| 01 | J271230 | Болт с шайбой | 2 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 05 | 9773082 | Трубка | 1 |
| 06 | 9773083 | Трубка | 1 |
| 07 | 9773084 | Трубка | 1 |
| 08 | 9773085 | Трубка | 1 |
| 09 | A852133 | Адаптер | 6 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852333 | Угловой штуцер | 3 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4190124 | Хомут трубки | 4 |
| 12 | 4189858 | Хомут трубки | 4 |
| 13 | J271240 | Болт с шайбой | 2 |
| 13A | J901240 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | J271250 | Болт с шайбой | 6 |
| 14A | J901250 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 18 | 4452737 | Шланг | 2 |
| 19 | 4448946 | Шланг | 1 |
| 20 | 4649214 | Шланг | 1 |
| 21 | 4190273 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
