Электрический короб — HITACHI EH4000AC2

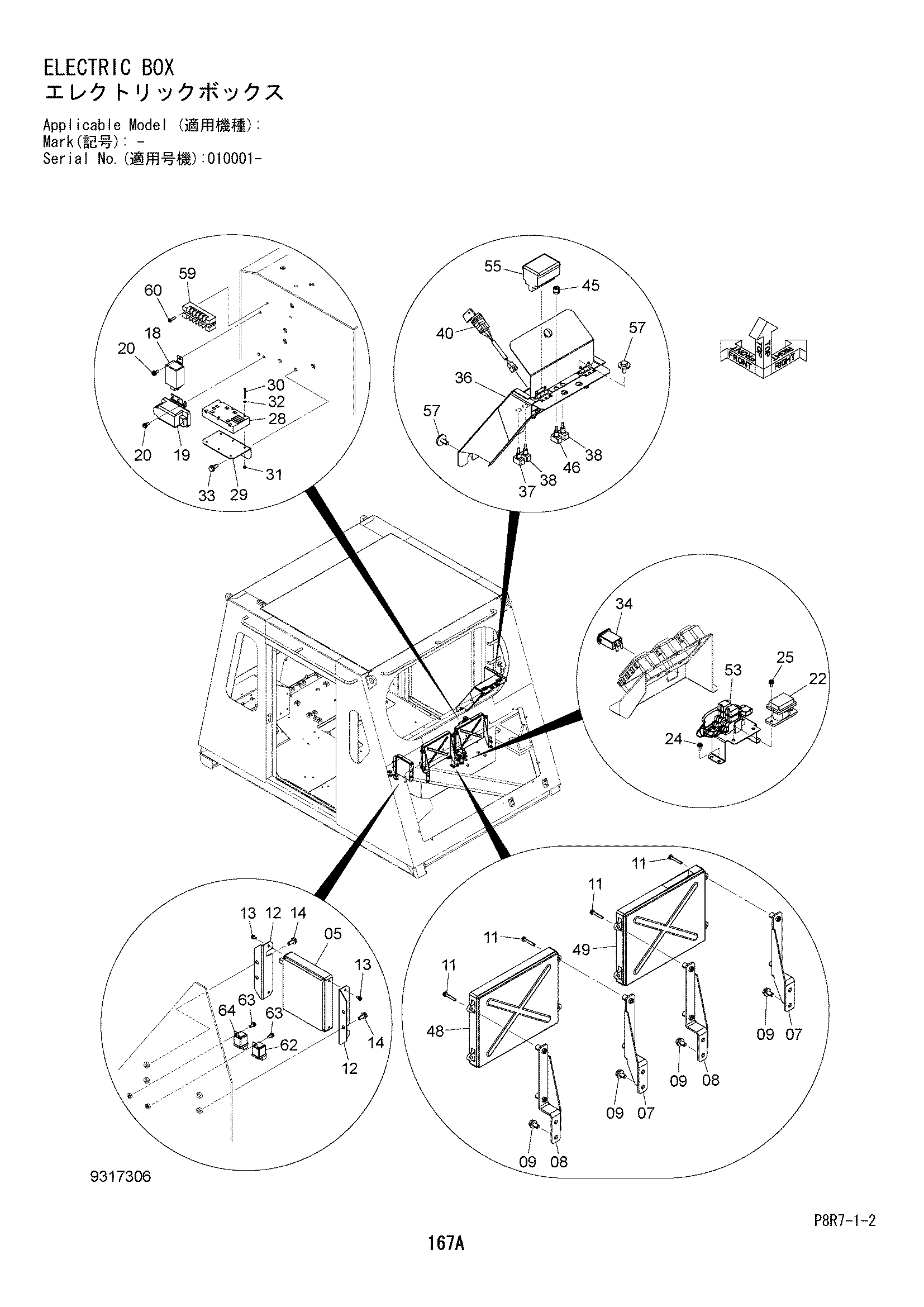

Заводская схема «Электрический короб» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
05	9313730	Контроллер	1
07	8123993	Кронштейн	2
08	8123994	Кронштейн	2
09	J271020	Болт с шайбой	8
09A	J901020	Болт	1
09B	J222010	Шайба	1
11	J260640	Болт с шайбой	8
11A	J900640	Болт	1
11B	A590106	Плоская шайба	1
12	4691892	Кронштейн	2
13	J460512	Винт с шайбой	4
14	J260820	Болт с шайбой	4
14A	J900820	Болт	1
14B	A590108	Плоская шайба	1
18	4680186	Фласхер	1
19	4426358	Реле	1
20	J460612	Винт с шайбой	3
22	4691763	Датчик инклине	1
24	J460616	Винт с шайбой	3
25	J460612	Винт с шайбой	2
28	4335886	Преобразователь	1
29	4692850	Кронштейн	1
30	J460330	Винт с шайбой	6
31	M500302	Гайка	6
32	A590103	Плоская шайба	6
33	J260820	Болт с шайбой	2
33A	J900820	Болт	1
33B	A590108	Плоская шайба	1
34	4657890	Измеритель хоур	1
36	9296083	Выключатель короб	1
37	4381471	Выключатель	1
38	4381472	Выключатель	2
40	4731343	Выключатель	1
45	4640706	Колпачок резиновый	1
46	4176360	Выключатель	1
48	9313728	Контроллер	1
49	9313729	Контроллер	1
53	9257062	Реле	1
55	4647612	Фонарь инспектион	1
57	J281025	Болт с шайбой	4
57A	J901025	Болт	1
57B	4486055	Шайба	1
59	4294075	Клемма	1
60	J450520	Винт с шайбой	2
62	4676851	Реле защитный	1
63	J460612	Винт с шайбой	2
64	4275750	Реле защитный	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
