Основные гидролинии (4) — HITACHI EH4000AC2

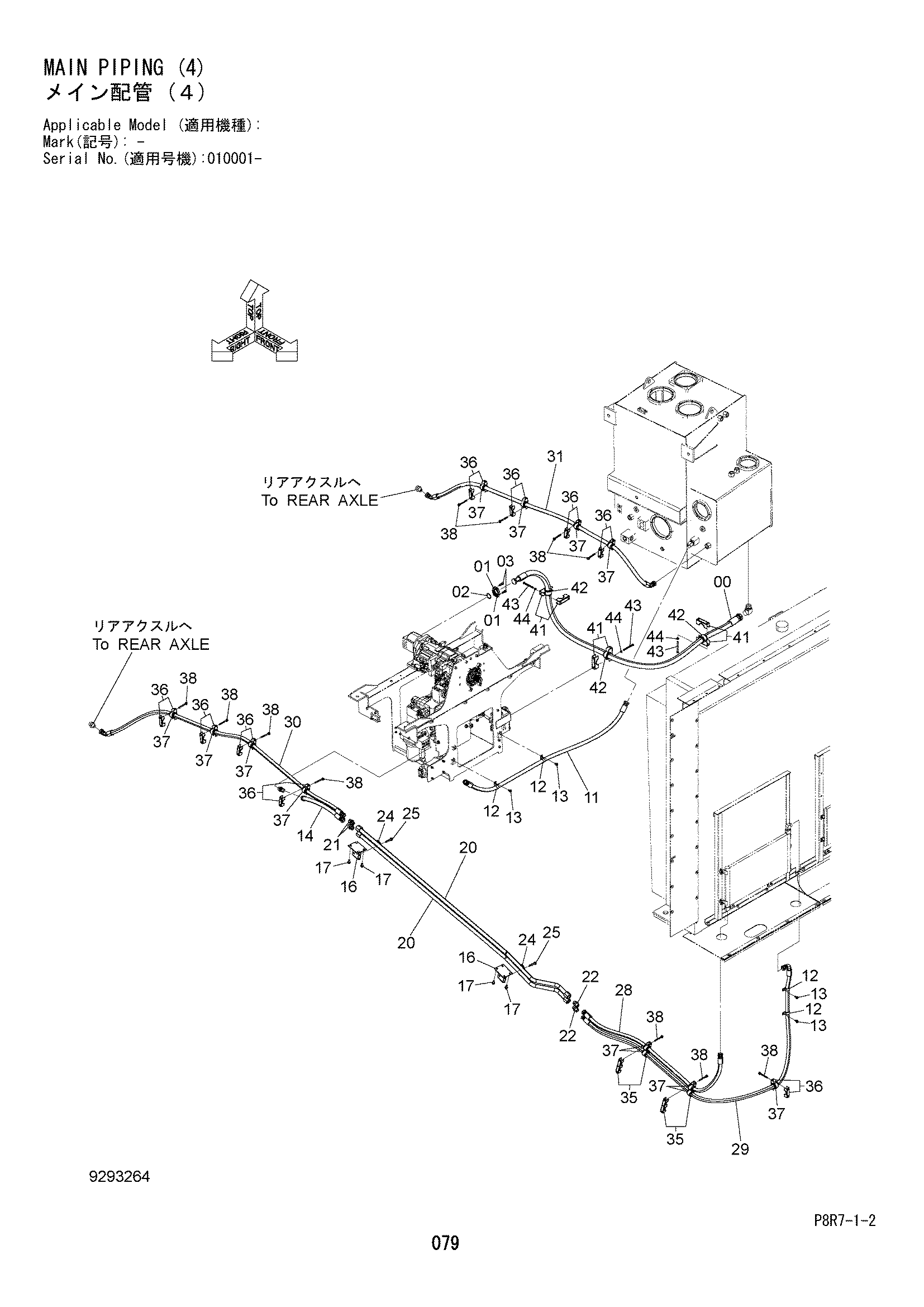

Заводская схема «Основные гидролинии (4)» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4693069 | Шланг | 1 |
| 01 | 965946 | Разъёмный фланец | 2 |
| 02 | 4510169 | Уплотнительное кольцо | 1 |
| 03 | J781235 | Болт с внутренним шестигранником | 4 |
| 11 | 4695593 | Шланг | 1 |
| 12 | 4190264 | Зажим | 4 |
| 13 | J271025 | Болт с шайбой | 4 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4485161 | Шланг | 1 |
| 16 | 8116051 | Кронштейн | 2 |
| 17 | J271230 | Болт с шайбой | 8 |
| 17A | J901230 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 20 | 8116640 | Трубка | 2 |
| 21 | 4042034 | Адаптер | 2 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 4042034 | Адаптер | 2 |
| 22A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 4189860 | Хомут трубки | 2 |
| 25 | J271270 | Болт с шайбой | 2 |
| 25A | J901270 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 28 | 4693861 | Шланг | 1 |
| 29 | 4695600 | Шланг | 1 |
| 30 | 4695601 | Шланг | 1 |
| 31 | 4695672 | Шланг | 1 |
| 35 | 4192414 | Хомут | 2 |
| 36 | 4333360 | Хомут | 9 |
| 37 | 4344286 | Втулка | 13 |
| 38 | J271000 | Болт с шайбой | 24 |
| 38A | J901000 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 41 | 4186032 | Хомут | 3 |
| 42 | 4402105 | Втулка | 3 |
| 43 | J901004 | Болт | 6 |
| 44 | J222010 | Шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
