Насос блок — HITACHI EH4000AC2

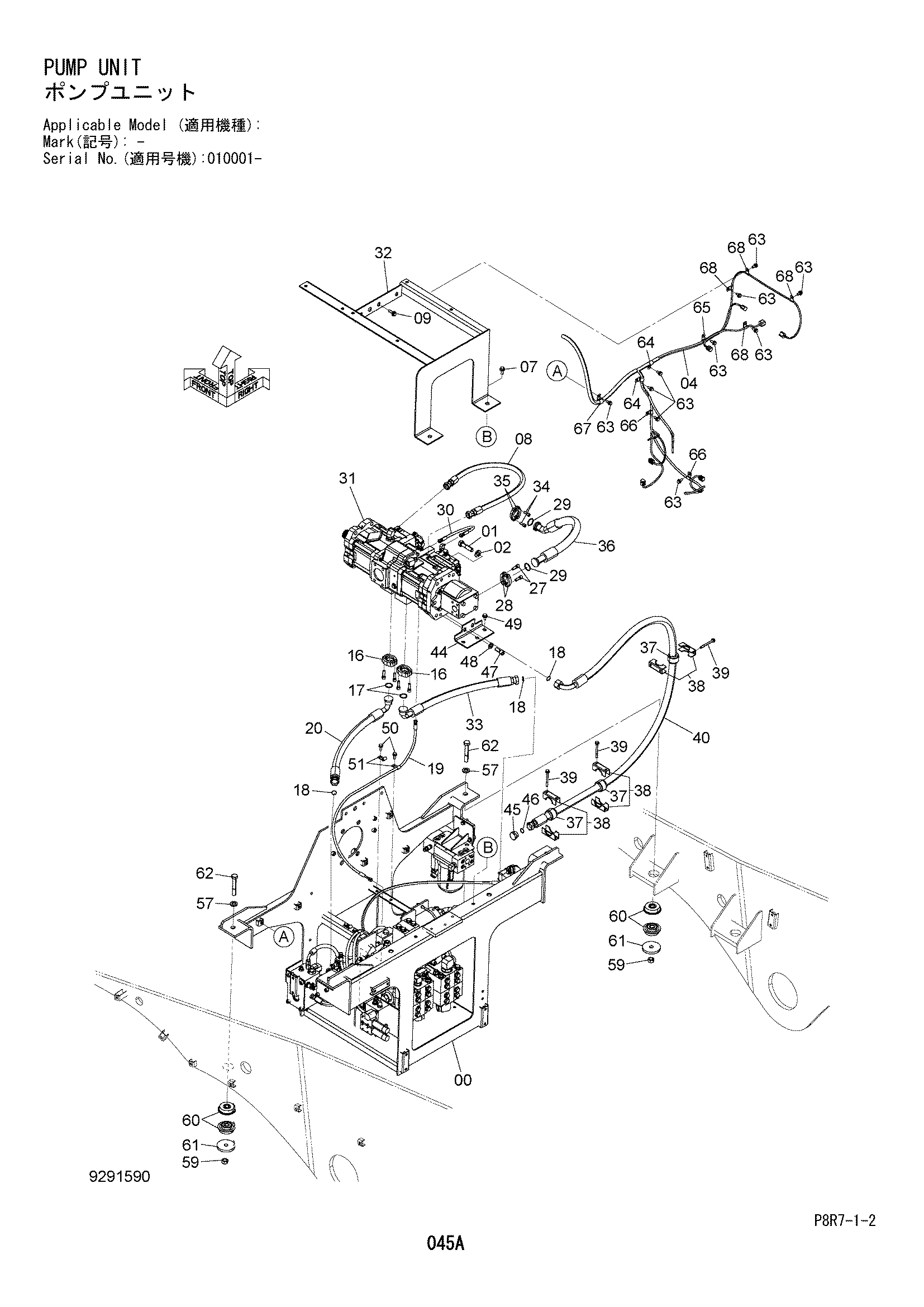

Заводская схема «Насос блок» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9315864 | Хйд.унит | 1 |
| 01 | J922080 | Болт | 4 |
| 02 | J222020 | Шайба | 4 |
| 04 | 0007650 | Жгут проводов | 1 |
| 07 | J271235 | Болт с шайбой | 2 |
| 07A | J901235 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 4281753 | Шланг | 1 |
| 09 | J271240 | Болт с шайбой | 3 |
| 09A | J901240 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 15 | J781240 | Болт с внутренним шестигранником | 8 |
| 16 | 4085560 | Разъёмный фланец | 4 |
| 17 | 966993 | Уплотнительное кольцо | 2 |
| 18 | 4187328 | Уплотнительное кольцо | 3 |
| 19 | 4717314 | Шланг | 1 |
| 20 | 4691106 | Шланг масляный | 1 |
| 27 | J781235 | Болт с внутренним шестигранником | 4 |
| 28 | 4154614 | Разъёмный фланец | 2 |
| 29 | 4508805 | Уплотнительное кольцо | 2 |
| 30 | 4620072 | Шланг | 1 |
| 31 | 9315847 | Насосный агрегат | 1 |
| 32 | 7055228 | Кронштейн | 1 |
| 33 | 4628534 | Шланг | 1 |
| 34 | J781030 | Болт с внутренним шестигранником | 4 |
| 35 | 4024049 | Разъёмный фланец | 2 |
| 36 | 4696268 | Шланг масляный | 1 |
| 37 | 4344286 | Втулка | 3 |
| 38 | 4333360 | Хомут | 3 |
| 39 | J271000 | Болт с шайбой | 6 |
| 39A | J901000 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | 4627574 | Шланг | 1 |
| 44 | 3114517 | Угол | 1 |
| 45 | 4210056 | Пробка | 1 |
| 46 | 4187328 | Уплотнительное кольцо | 1 |
| 47 | J781640 | Болт с внутренним шестигранником | 2 |
| 48 | J222016 | Шайба | 2 |
| 49 | J271225 | Болт с шайбой | 3 |
| 49A | J901225 | Болт | 1 |
| 49B | J222012 | Шайба | 1 |
| 50 | J271030 | Болт с шайбой | 2 |
| 50A | J901030 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 51 | 4190272 | Зажим | 2 |
| 57 | J222020 | Шайба | 4 |
| 59 | J950020 | Гайка | 4 |
| 60 | 4641317 | Резиновая подушка | 8 |
| 61 | 4659060 | Проставка | 4 |
| 62 | J922004 | Болт | 4 |
| 63 | J271025 | Болт с шайбой | 10 |
| 63A | J901025 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 64 | 4190273 | Зажим | 2 |
| 65 | 4190275 | Зажим | 1 |
| 66 | 4190261 | Зажим | 2 |
| 67 | 4190261 | Зажим | 2 |
| 68 | 4190271 | Зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
