Фуле трубопроводы — HITACHI EH4000AC2

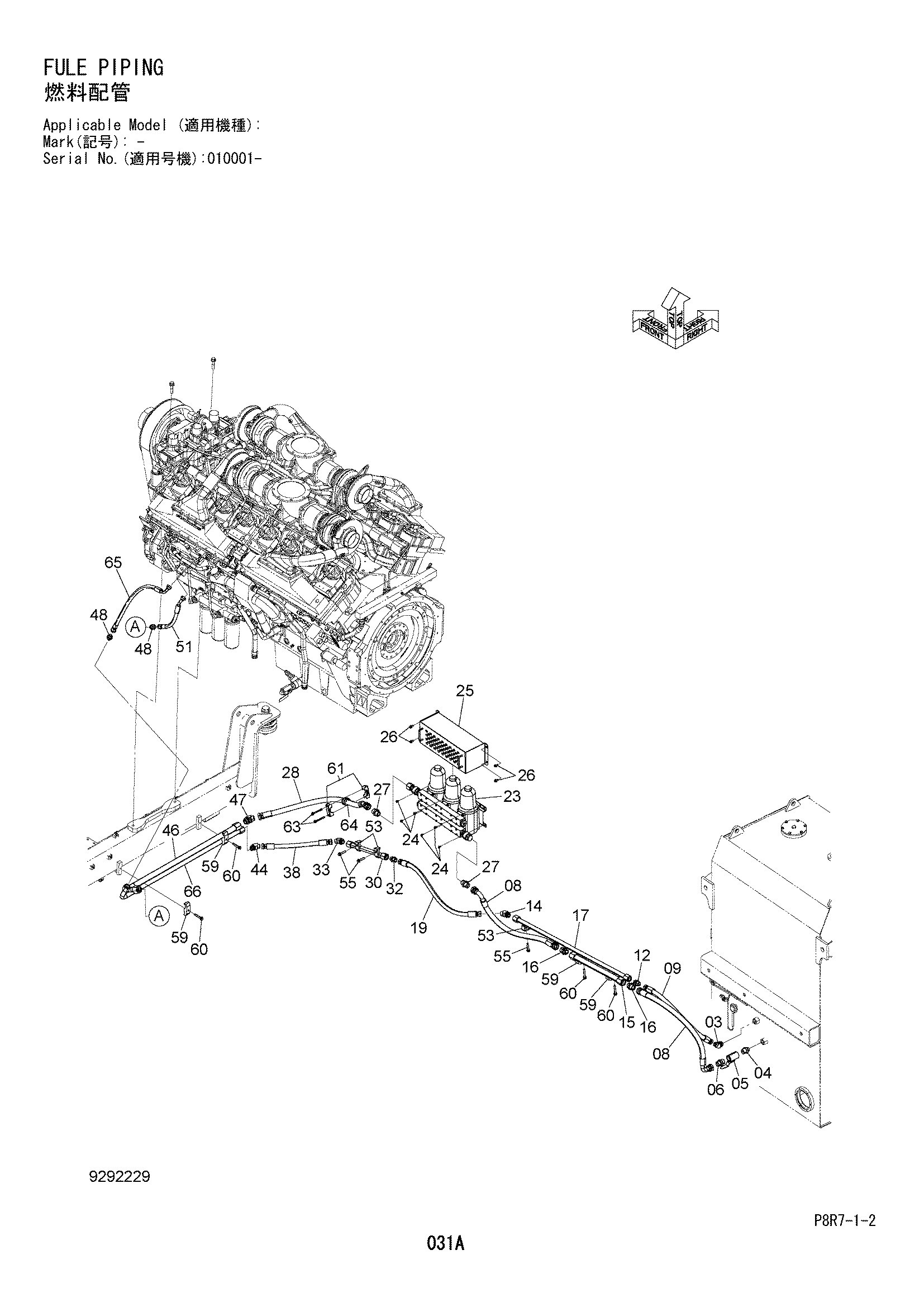

Заводская схема «Фуле трубопроводы» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4147627 | Угловой штуцер | 1 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4371043 | Адаптер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 4134334 | Шаровой клапан | 1 |
| 06 | 94-1306 | Адаптер | 1 |
| 08 | 4681608 | Шланг | 2 |
| 09 | 4629845 | Шланг | 1 |
| 12 | 4042034 | Адаптер | 1 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4147627 | Угловой штуцер | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 9771055 | Трубка | 1 |
| 16 | 4042035 | Адаптер | 2 |
| 16A | 970860 | Уплотнительное кольцо | 1 |
| 17 | 9771054 | Трубка | 1 |
| 19 | 4635815 | Шланг | 1 |
| 23 | 4686076 | Топливный фильтр | 1 |
| 23A | 4669642 | Фильтрующий элемент | 3 |
| 24 | J260816 | Болт с шайбой | 12 |
| 24A | J900816 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 25 | 8115270 | Крышка | 1 |
| 26 | J271025 | Болт с шайбой | 4 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 4700510 | Адаптер | 2 |
| 28 | 4700629 | Шланг | 1 |
| 30 | 9770115 | Трубка | 1 |
| 32 | 4042034 | Адаптер | 1 |
| 32A | 4506429 | Уплотнительное кольцо | 1 |
| 33 | 4147627 | Угловой штуцер | 1 |
| 33A | 4506429 | Уплотнительное кольцо | 1 |
| 38 | 4690897 | Шланг | 1 |
| 44 | 4147627 | Угловой штуцер | 1 |
| 44A | 4506429 | Уплотнительное кольцо | 1 |
| 46 | 9771056 | Трубка | 1 |
| 47 | 4317647 | Угловой штуцер | 1 |
| 47A | 970860 | Уплотнительное кольцо | 1 |
| 48 | 4456399 | Адаптер | 2 |
| 48A | 4506429 | Уплотнительное кольцо | 1 |
| 51 | 4700628 | Шланг | 1 |
| 53 | 4190127 | Хомут трубки | 3 |
| 55 | J271265 | Болт с шайбой | 3 |
| 55A | J901265 | Болт | 1 |
| 55B | J222012 | Шайба | 1 |
| 59 | 4198598 | Хомут трубки | 4 |
| 60 | J271280 | Болт с шайбой | 4 |
| 60A | J901280 | Болт | 1 |
| 60B | J222012 | Шайба | 1 |
| 61 | 4333360 | Хомут | 1 |
| 63 | J271000 | Болт с шайбой | 2 |
| 63A | J901000 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 64 | 4702550 | Втулка | 1 |
| 65 | 4652663 | Шланг | 1 |
| 66 | 9772228 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
