Шпиндель — HITACHI EH4000AC2

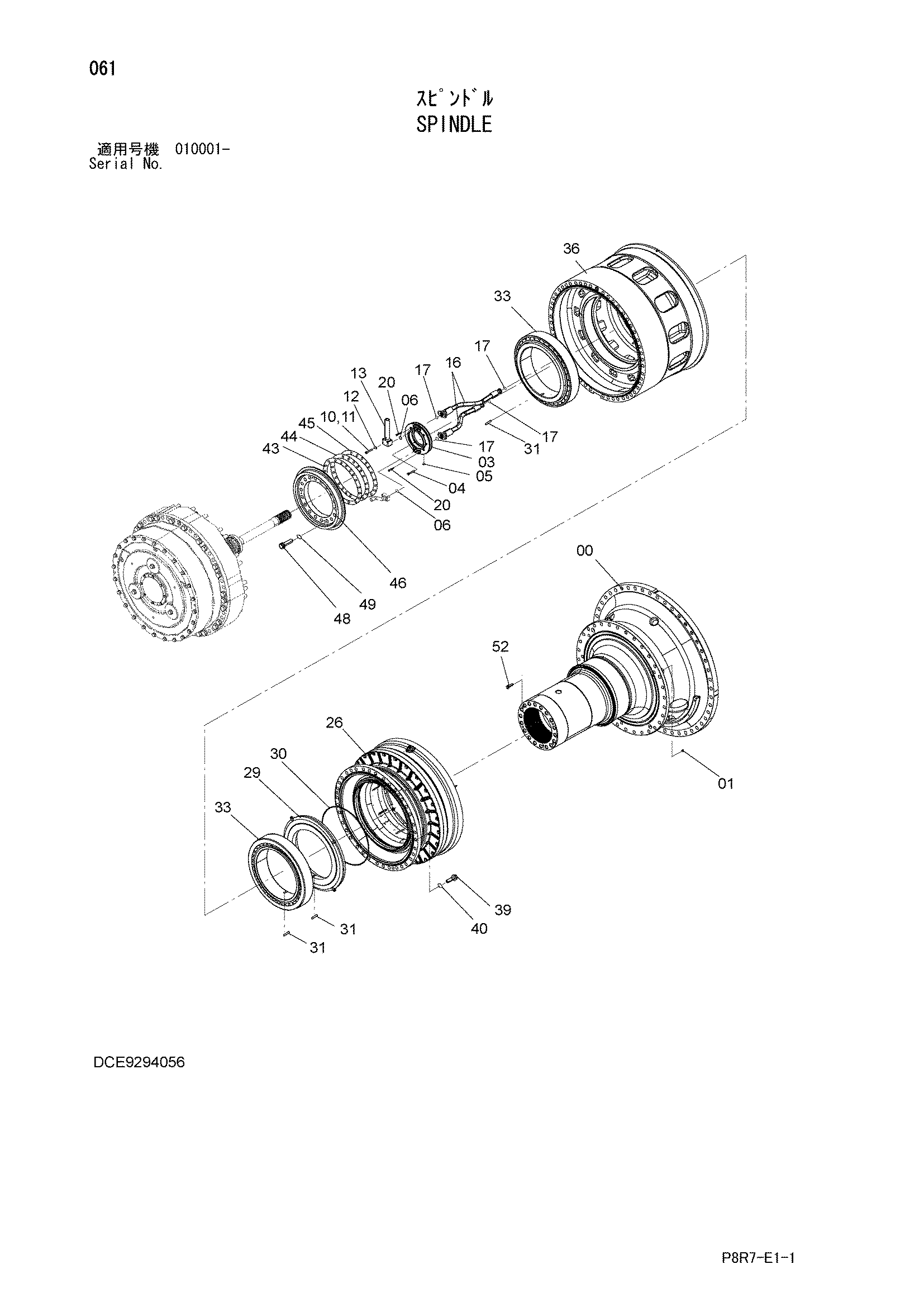

Заводская схема «Шпиндель» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9294056 | Шпиндель | 1 | |
| 00 | 5011833 | Шпиндель | 1 |
| 01 | 9134112 | Пробка | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 1035052 | Фиксатор | 1 |
| 04 | M341260 | Болт с внутренним шестигранником | 6 |
| 05 | 94-2010 | Пробка | 1 |
| 06 | 4153533 | Уплотнительное кольцо | 2 |
| 10 | 4687166 | Болт | 4 |
| 11 | A590112 | Плоская шайба | 4 |
| 12 | 4514053 | Провод | 1 |
| 13 | 8116355 | Трубка | 1 |
| 16 | 4691484 | Шланг | 2 |
| 17 | 4508805 | Уплотнительное кольцо | 4 |
| 20 | M341056 | Болт с внутренним шестигранником | 4 |
| 26 | 9294052 | Тормоз | 1 |
| 29 | 2055941 | Фиксатор подшипник. | 1 |
| 30 | 4695124 | Уплотнительное кольцо | 1 |
| 31 | 4639308 | Палец | 3 |
| 33 | 4681795 | Роликовый подшипник | 2 |
| 36 | 0006554 | Колесо | 1 |
| 39 | J833000 | Болт | 36 |
| 40 | 4114408 | Шайба | 36 |
| 43 | 3112921 | Регулировочная шайба 0.05mm | 8 |
| 44 | 3112922 | Регулировочная шайба 0.3mm | 4 |
| 45 | 3112923 | Регулировочная шайба 0.8mm | 4 |
| 46 | 2055838 | Фиксатор подшипник. | 1 |
| 48 | J833306 | Болт | 18 |
| 49 | 4083438 | Шайба | 18 |
| 52 | M341220 | Болт с внутренним шестигранником | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
