Электрооборудование (8-2) — HITACHI EH4000AC2

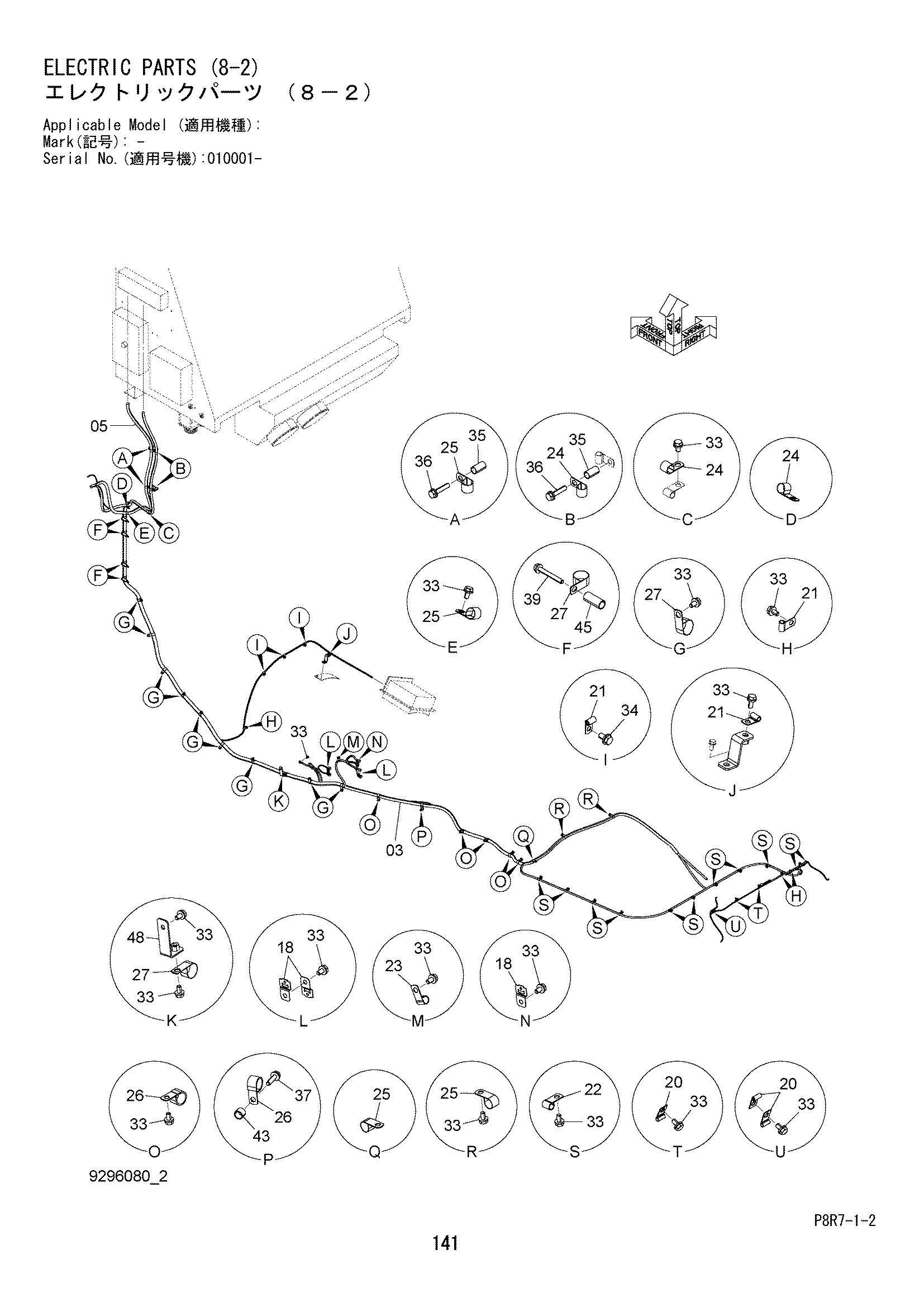

Заводская схема «Электрооборудование (8-2)» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 0007648 | Жгут проводов | 1 |
| 05 | 2059241 | Жгут проводов | 1 |
| 18 | 4448037 | Кронштейн | 5 |
| 20 | 4190271 | Зажим | 4 |
| 21 | 4190261 | Зажим | 7 |
| 22 | 4190275 | Зажим | 11 |
| 23 | 4190253 | Зажим | 1 |
| 24 | 4190277 | Зажим | 4 |
| 25 | 4190263 | Зажим | 6 |
| 26 | 4192035 | Зажим | 6 |
| 27 | 4190264 | Зажим | 14 |
| 33 | J271025 | Болт с шайбой | 43 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | J271225 | Болт с шайбой | 3 |
| 34A | J901225 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 35 | 4382432 | Проставка | 4 |
| 36 | J271050 | Болт с шайбой | 4 |
| 36A | J901050 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | J271040 | Болт с шайбой | 1 |
| 37A | J901040 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 39 | J271080 | Болт с шайбой | 4 |
| 39A | J901080 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 43 | 4322539 | Проставка | 1 |
| 45 | 4304539 | Проставка | 4 |
| 48 | 9751301 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
