Трансмиссия радиатор трубопроводы — HITACHI EH4000AC2

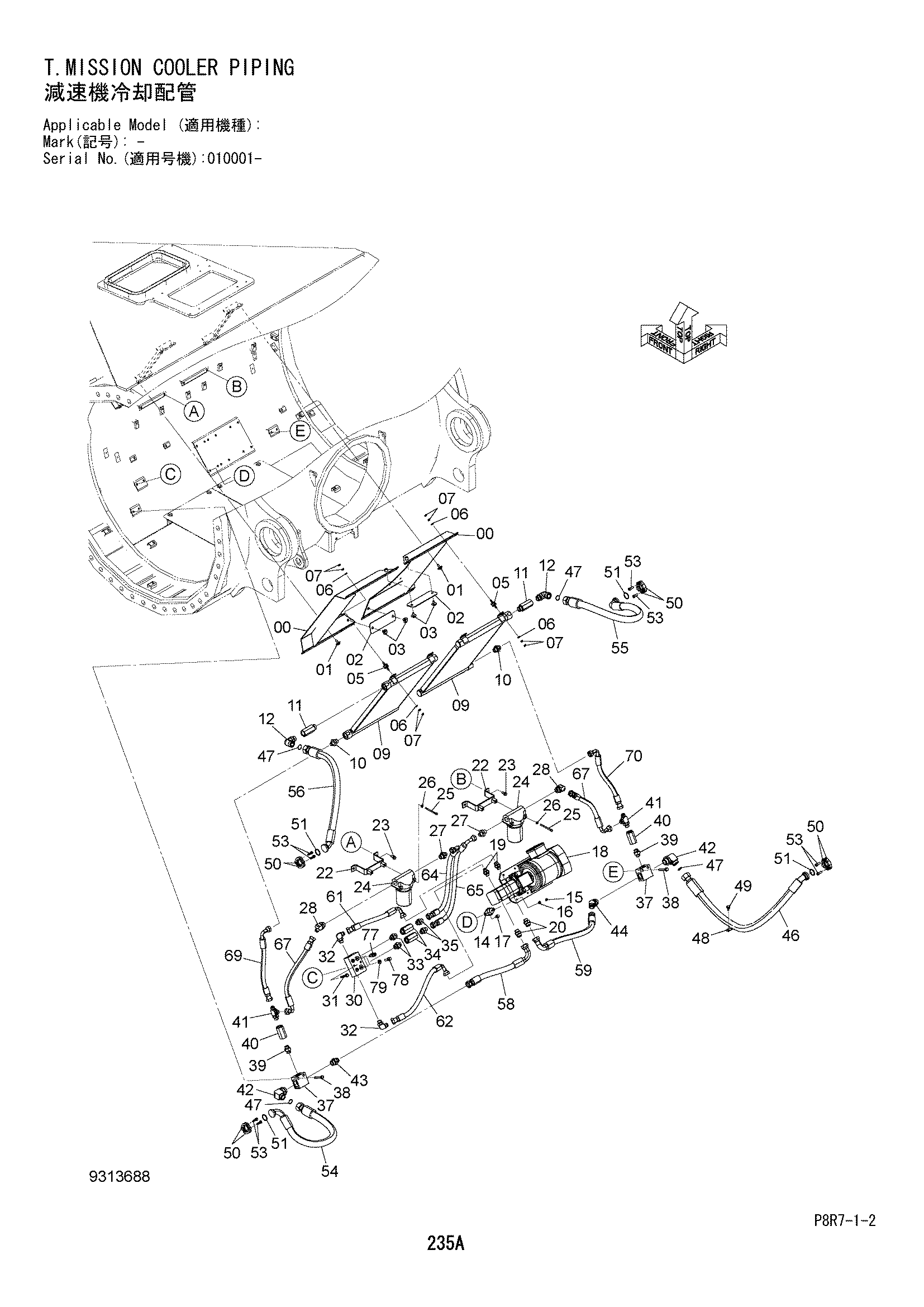

Заводская схема «Трансмиссия радиатор трубопроводы» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7057607 | Кронштейн | 2 |
| 01 | J281030 | Болт с шайбой | 8 |
| 01A | J901030 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 02 | 4705931 | Пластина | 2 |
| 03 | J281025 | Болт с шайбой | 4 |
| 03A | J901025 | Болт | 1 |
| 03B | 4486055 | Шайба | 1 |
| 05 | 4664529 | Амортизатор резиновый | 8 |
| 06 | J222008 | Шайба | 16 |
| 07 | J950008 | Гайка | 32 |
| 09 | 4634793 | Радиатор | 2 |
| 10 | 4456399 | Адаптер | 2 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4705951 | Адаптер | 2 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | A853380 | Угловой штуцер | 2 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4691927 | Резиновая подушка | 6 |
| 15 | J950008 | Гайка | 6 |
| 16 | J222008 | Шайба | 6 |
| 17 | J271025 | Болт с шайбой | 12 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 9313687 | Силовой блок | 1 |
| 19 | 4348798 | Адаптер | 2 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4314080 | Адаптер | 2 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 9771598 | Кронштейн | 2 |
| 23 | J271030 | Болт с шайбой | 4 |
| 23A | J901030 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4661862 | Масляный фильтр | 2 |
| 24A | 4661865 | Фильтр | 1 |
| 25 | 4641627 | Болт | 4 |
| 26 | J222008 | Шайба | 4 |
| 27 | 4456399 | Адаптер | 2 |
| 27A | 4506429 | Уплотнительное кольцо | 1 |
| 28 | 4692849 | Угловой штуцер | 2 |
| 28A | 4506429 | Уплотнительное кольцо | 1 |
| 30 | 3117337 | Коллектор | 1 |
| 31 | J271070 | Болт с шайбой | 2 |
| 31A | J901070 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | A852366 | Угловой штуцер | 2 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
| 33 | 4224932 | Адаптер | 2 |
| 33A | 4506424 | Уплотнительное кольцо | 2 |
| 34 | 4652998 | Обратный клапан | 2 |
| 35 | A852166 | Адаптер | 2 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 37 | 3116105 | Коллектор | 2 |
| 38 | J271080 | Болт с шайбой | 4 |
| 38A | J901080 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | 4224932 | Адаптер | 2 |
| 39A | 4506424 | Уплотнительное кольцо | 2 |
| 40 | 4651472 | Обратный клапан | 2 |
| 41 | A852466 | Тройник | 2 |
| 41A | 4506424 | Уплотнительное кольцо | 1 |
| 42 | A853300 | Угловой штуцер | 2 |
| 42A | 970860 | Уплотнительное кольцо | 1 |
| 43 | 4214444 | Адаптер | 1 |
| 43A | 4506429 | Уплотнительное кольцо | 1 |
| 44 | 4402233 | Угловой штуцер | 1 |
| 44A | 4506424 | Уплотнительное кольцо | 1 |
| 46 | 4700096 | Шланг | 1 |
| 47 | 4187329 | Уплотнительное кольцо | 4 |
| 48 | 4190291 | Зажим | 1 |
| 49 | J271025 | Болт с шайбой | 1 |
| 49A | J901025 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 50 | 4024049 | Разъёмный фланец | 8 |
| 51 | 4508805 | Уплотнительное кольцо | 4 |
| 53 | J781030 | Болт с внутренним шестигранником | 16 |
| 54 | 4705922 | Шланг | 1 |
| 55 | 4705923 | Шланг | 1 |
| 56 | 4705911 | Шланг | 1 |
| 58 | 4701438 | Шланг | 1 |
| 59 | 4705914 | Шланг | 1 |
| 61 | 4684743 | Шланг | 1 |
| 62 | 4349501 | Шланг | 1 |
| 64 | 4402661 | Шланг | 1 |
| 65 | 4702815 | Шланг | 1 |
| 67 | 4705932 | Шланг | 2 |
| 69 | 4640726 | Шланг | 1 |
| 70 | 4705927 | Шланг | 1 |
| 77 | 4684877 | Датчик давления | 2 |
| 77A | 957366 | Уплотнительное кольцо | 1 |
| 78 | 4250260 | Датчик | 2 |
| 79 | 4250261 | Прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
