Воздушный воздуховод — HITACHI EH4000AC2

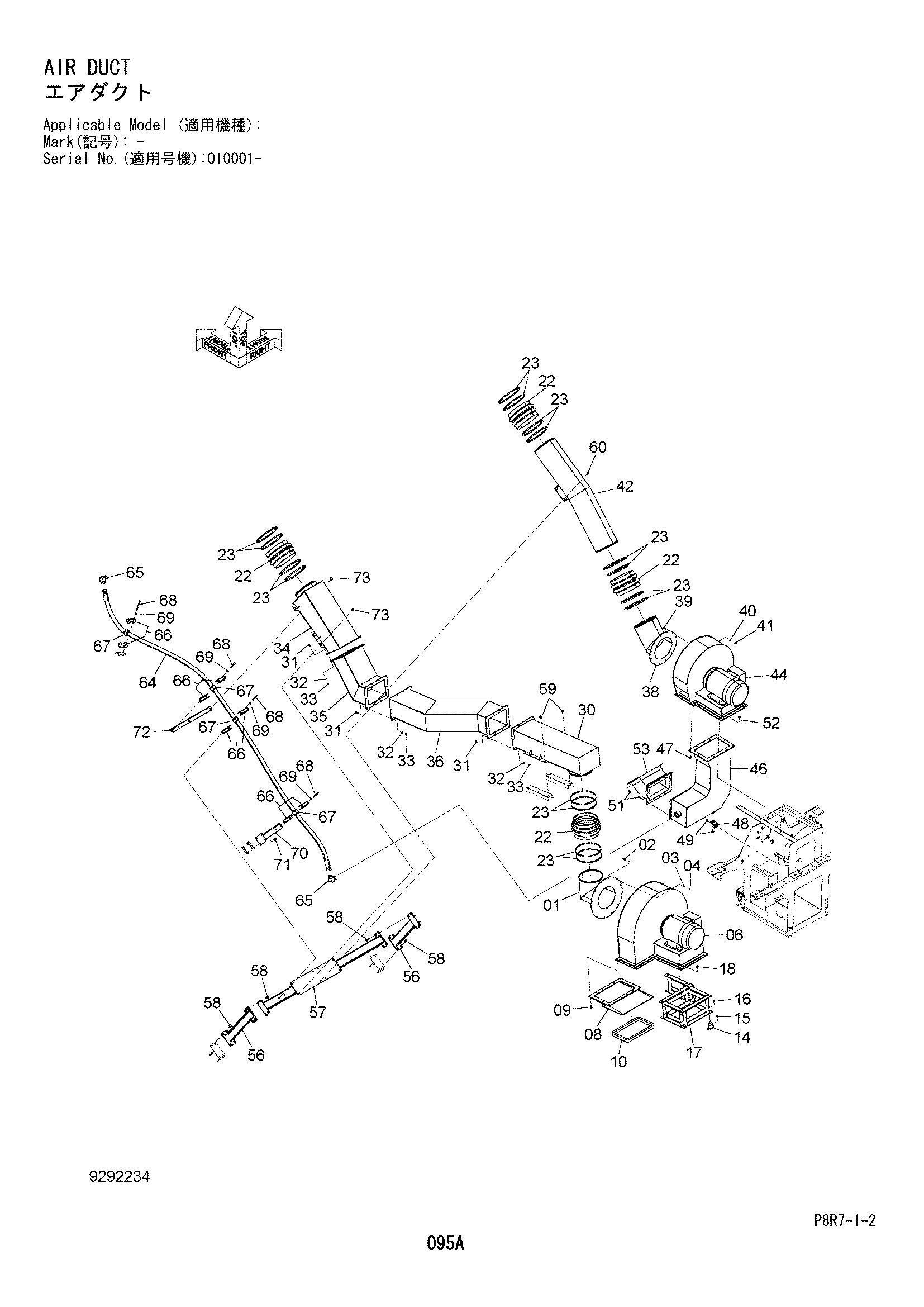

Заводская схема «Воздушный воздуховод» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8115551 | Воздуховод | 1 |
| 02 | J271030 | Болт с шайбой | 12 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J222010 | Шайба | 12 |
| 04 | J950010 | Гайка | 12 |
| 06 | 4686967 замена: YA00002051 | Вентилятор (гидромотор) | 1 |
| 06 | YA00002051 | Вентилятор (гидромотор) | 1 |
| 08 | 7055824 | Воздуховод | 1 |
| 09 | J271035 | Болт с шайбой | 16 |
| 09A | J901035 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4691454 | Уплотнение | 1 |
| 14 | 4653310 | Амортизатор резиновый | 6 |
| 15 | J271020 | Болт с шайбой | 12 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | J950012 | Гайка | 6 |
| 17 | 7055823 | Кронштейн | 1 |
| 18 | J271235 | Болт с шайбой | 6 |
| 18A | J901235 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 22 | 4686465 | Резиновый шланг | 4 |
| 23 | 4291359 | Хомут шланга | 16 |
| 30 | 7055828 | Воздуховод | 1 |
| 31 | J271030 | Болт с шайбой | 30 |
| 31A | J901030 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | J222010 | Шайба | 30 |
| 33 | J950010 | Гайка | 30 |
| 34 | 7057034 | Воздуховод | 1 |
| 35 | 7056867 | Воздуховод | 1 |
| 36 | 7056868 | Воздуховод | 1 |
| 38 | 8115553 | Воздуховод | 1 |
| 39 | J271030 | Болт с шайбой | 12 |
| 39A | J901030 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | J222010 | Шайба | 12 |
| 41 | J950010 | Гайка | 12 |
| 42 | 8115612 | Воздуховод | 1 |
| 44 | 4686966 замена: YA00002050 | Вентилятор | 1 |
| 44 | YA00002050 | Вентилятор | 1 |
| 46 | 6026843 | Воздуховод | 1 |
| 47 | J271035 | Болт с шайбой | 12 |
| 47A | J901035 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 48 | 4692027 | Кронштейн | 1 |
| 49 | J281025 | Болт с шайбой | 2 |
| 49A | J901025 | Болт | 1 |
| 49B | 4486055 | Шайба | 1 |
| 51 | J271025 | Болт с шайбой | 28 |
| 51A | J901025 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 52 | J271235 | Болт с шайбой | 6 |
| 52A | J901235 | Болт | 1 |
| 52B | J222012 | Шайба | 1 |
| 53 | 4653175 | Воздуховод | 1 |
| 56 | 8115692 | Кронштейн | 2 |
| 57 | 7055867 | Кронштейн | 1 |
| 58 | J281235 | Болт с шайбой | 16 |
| 58A | J901235 | Болт | 1 |
| 58B | 4249324 | Шайба | 1 |
| 59 | J281030 | Болт с шайбой | 10 |
| 59A | J901030 | Болт | 1 |
| 59B | 4486055 | Шайба | 1 |
| 60 | J271030 | Болт с шайбой | 4 |
| 60A | J901030 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
| 64 | 4691930 | Шланг | 1 |
| 65 | 4656336 | Угловой штуцер | 2 |
| 66 | 4186032 | Хомут | 4 |
| 67 | 4402105 | Втулка | 4 |
| 68 | J901004 | Болт | 8 |
| 69 | J222010 | Шайба | 8 |
| 70 | 9770922 | Кронштейн | 1 |
| 71 | J271230 | Болт с шайбой | 4 |
| 71A | J901230 | Болт | 1 |
| 71B | J222012 | Шайба | 1 |
| 72 | 9771111 | Кронштейн | 1 |
| 73 | J281030 | Болт с шайбой | 2 |
| 73A | J901030 | Болт | 1 |
| 73B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
