Поручень — HITACHI EH4000AC2

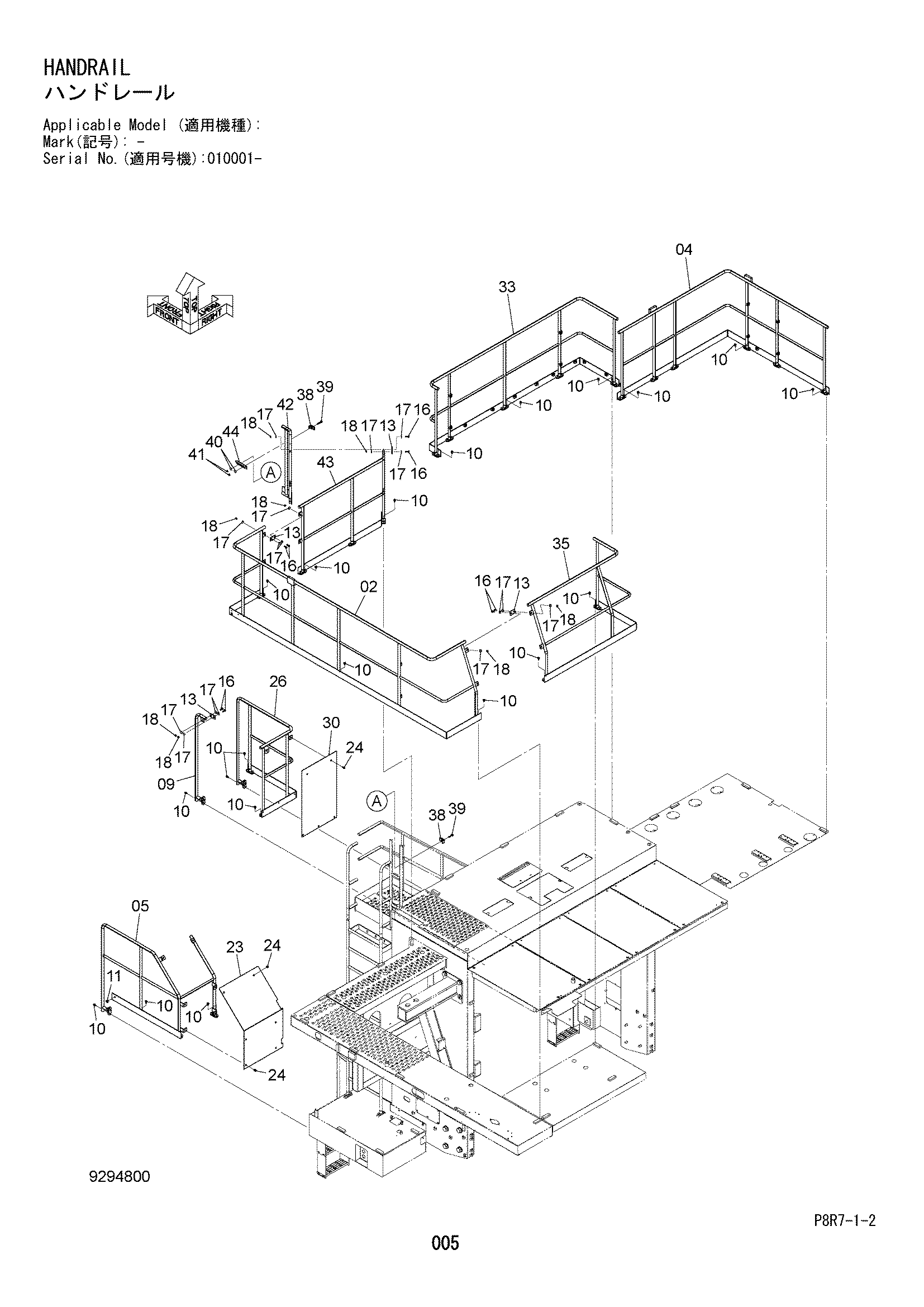

Заводская схема «Поручень» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 6026664 | Поручень | 1 |
| 04 | 6026668 | Поручень | 1 |
| 05 | 7055286 | Поручень | 1 |
| 09 | 8107697 | Поручень | 1 |
| 10 | J271230 | Болт с шайбой | 64 |
| 10A | J901230 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J281230 | Болт с шайбой | 1 |
| 11A | J901230 | Болт | 1 |
| 11B | 4249324 | Шайба | 1 |
| 13 | 4364672 | Пластина | 7 |
| 16 | J901240 | Болт | 14 |
| 17 | 449490 | Плоская шайба | 28 |
| 18 | J950012 | Гайка | 14 |
| 23 | 3114082 | Пластина | 1 |
| 24 | J271230 | Болт с шайбой | 11 |
| 24A | J901230 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | 7053263 | Поручень | 1 |
| 30 | 4716423 | Пластина | 1 |
| 33 | 7059299 | Поручень | 1 |
| 35 | 7059298 | Поручень | 1 |
| 38 | 4190127 | Хомут трубки | 4 |
| 39 | J271270 | Болт с шайбой | 4 |
| 39A | J901270 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 40 | 449490 | Плоская шайба | 4 |
| 41 | J950012 | Гайка | 4 |
| 42 | 7060319 | Поручень | 1 |
| 43 | 7060318 | Поручень | 1 |
| 44 | 4723303 | Угол | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
