Электрооборудование (8-1) — HITACHI EH4000AC2

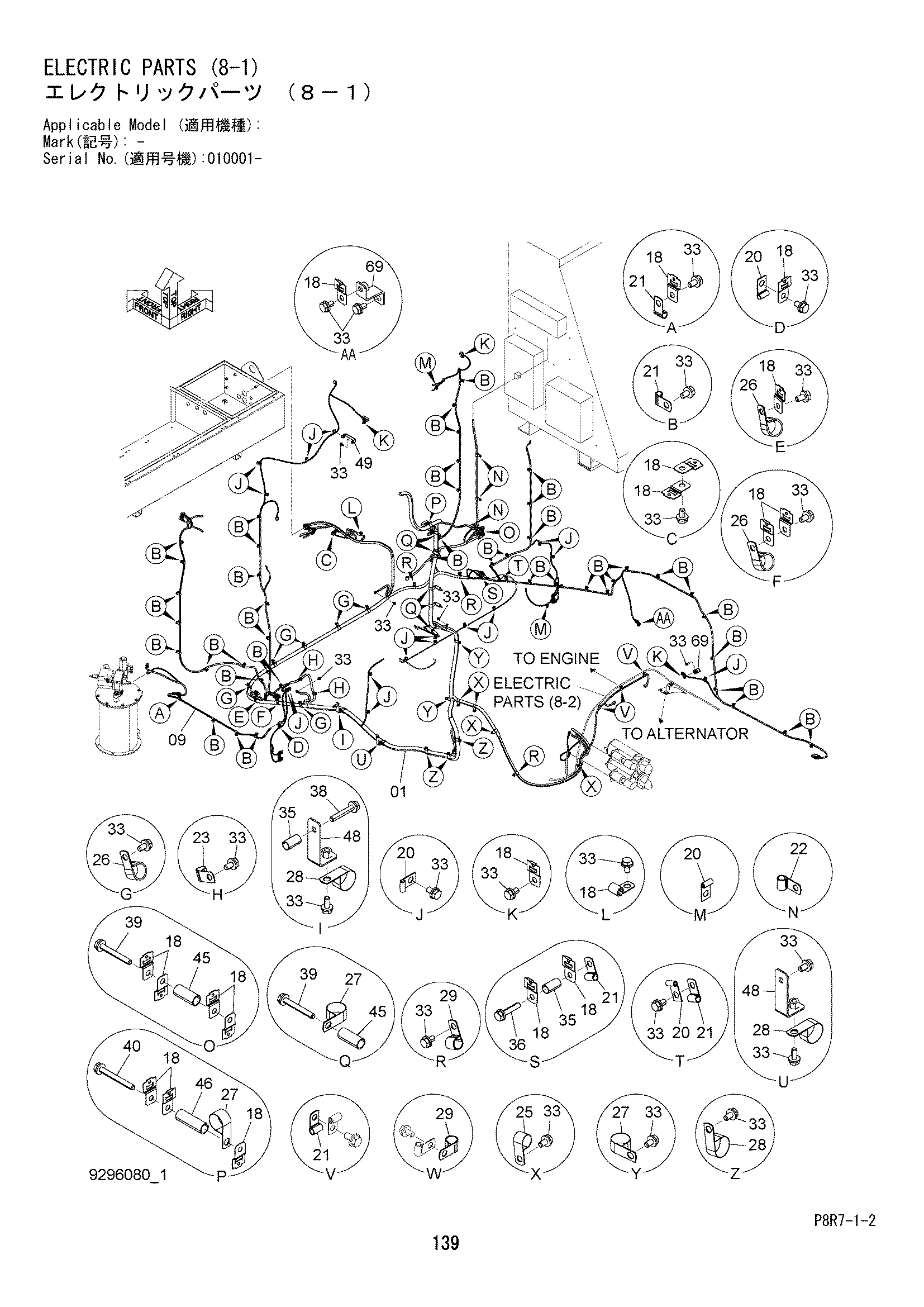

Заводская схема «Электрооборудование (8-1)» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 0008301 | Жгут проводов | 1 |
| 09 | 3119555 | Жгут проводов | 1 |
| 18 | 4448037 | Кронштейн | 26 |
| 20 | 4190271 | Зажим | 21 |
| 21 | 4190261 | Зажим | 51 |
| 22 | 4190275 | Зажим | 4 |
| 23 | 4190253 | Зажим | 2 |
| 25 | 4190263 | Зажим | 3 |
| 26 | 4192035 | Зажим | 8 |
| 27 | 4190264 | Зажим | 8 |
| 28 | 4190291 | Зажим | 5 |
| 29 | 4190262 | Зажим | 4 |
| 33 | J271025 | Болт с шайбой | 103 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 35 | 4382432 | Проставка | 8 |
| 38 | J271060 | Болт с шайбой | 1 |
| 38A | J901060 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | J271080 | Болт с шайбой | 6 |
| 39A | J901080 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | J271090 | Болт с шайбой | 1 |
| 40A | J901090 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 45 | 4304539 | Проставка | 6 |
| 46 | 4215879 | Проставка | 1 |
| 48 | 9751301 | Кронштейн | 2 |
| 49 | 9763374 | Кронштейн | 1 |
| 64 | 4055311 | Ленточный зажим | 10 |
| 65 | 4055312 | Ленточный зажим | 10 |
| 68 | 4706981 | Трубка корругатед | 1 |
| 69 | 9767586 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
