Гидроцилиндр. подъёмный механизм — HITACHI EH4000AC2

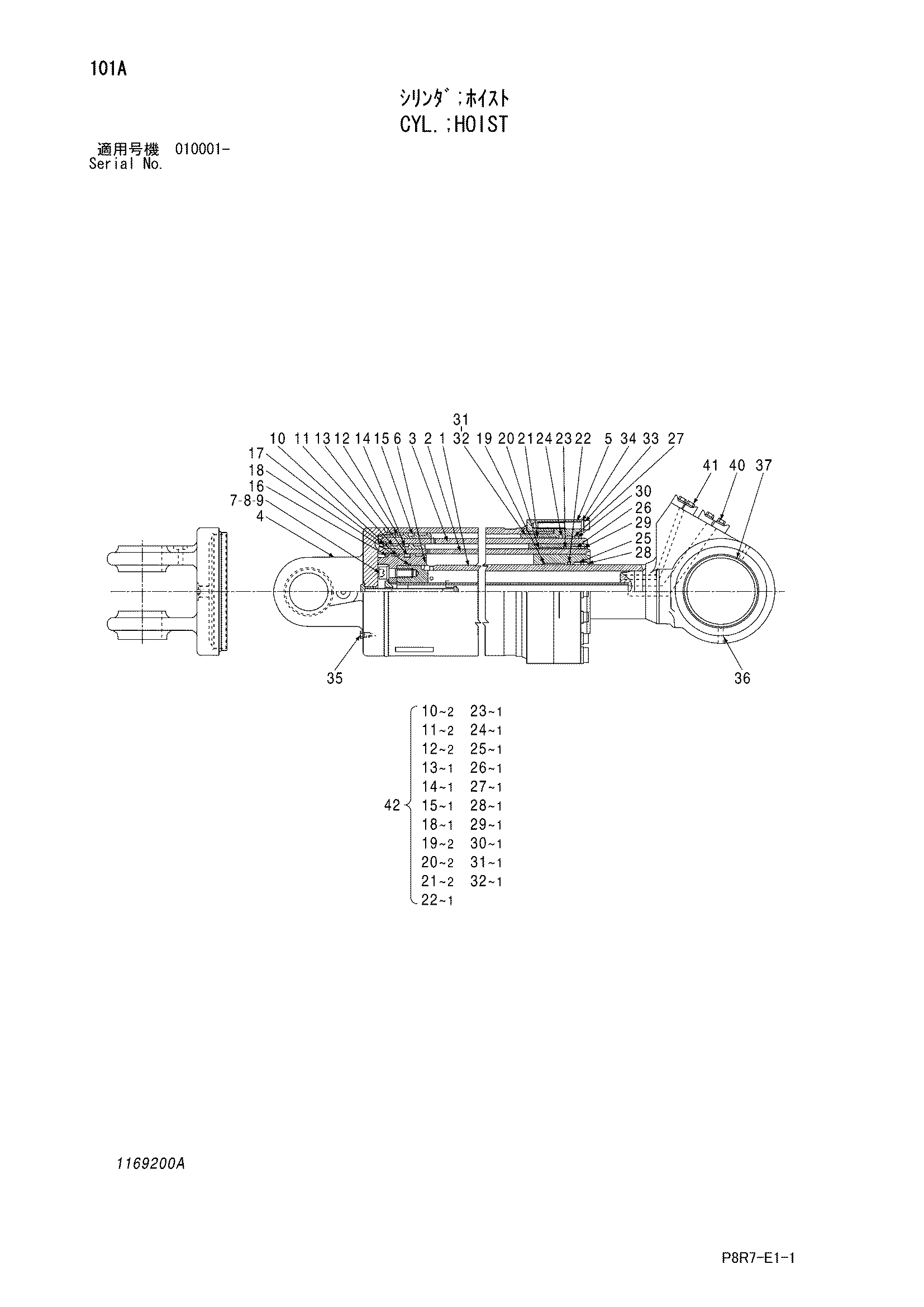

Заводская схема «Гидроцилиндр. подъёмный механизм» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4673203 | Гидроцилиндр. подъёмный механизм | 1 | |
| 1 | 1130001 | Шток поршня | 1 |
| 2 | 1130002 | Труба гидроцилиндра | 1 |
| 3 | 1130003 | Труба гидроцилиндра | 1 |
| 4 | 1130004 | Труба гидроцилиндра | 1 |
| 5 | 1130005 | Фланец | 1 |
| 6 | 1130006 | Поршень | 1 |
| 7 | 1130007 | Болт | 7 |
| 8 | 1130008 | Шайба | 7 |
| 9 | 1130009 | Локтите | 7 |
| 16 | 1130016 | Стопорное кольцо | 1 |
| 17 | 1130017 | Стопорное кольцо | 1 |
| 33 | 1130032 | Болт | 16 |
| 34 | 1130106 | Шайба | 16 |
| 35 | 1130034 | Пробка | 1 |
| 36 | 1130035 | Установочный винт | 2 |
| 37 | 1130036 | Втулка | 1 |
| 40 | 1130039 | Фланец | 1 |
| 41 | 1130040 | Фланец | 1 |
| 42 | 4702147 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
