Электрооборудование (8-3) — HITACHI EH4000AC2

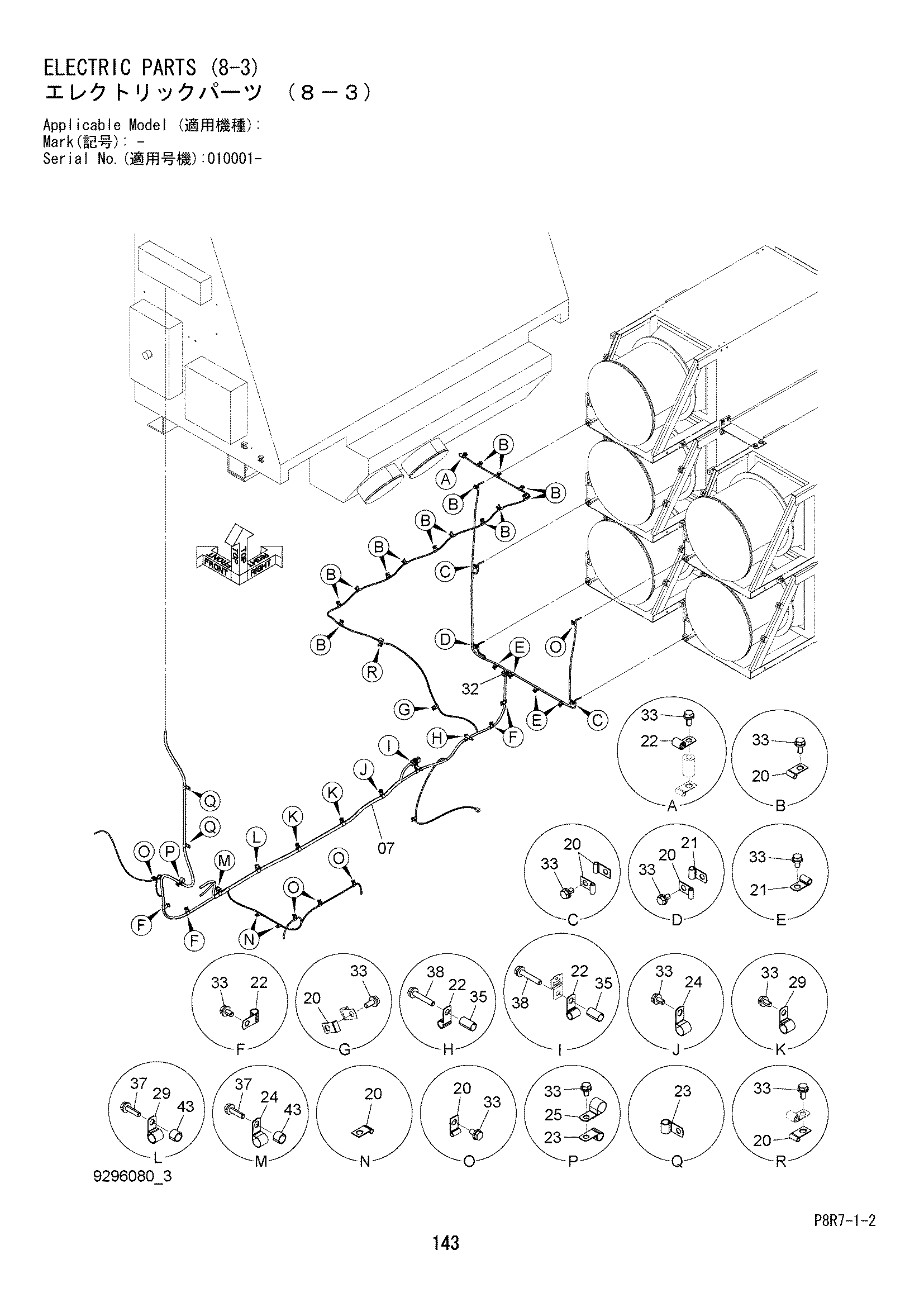

Заводская схема «Электрооборудование (8-3)» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 1037075 | Жгут проводов | 1 |
| 18 | 4448037 | Кронштейн | 1 |
| 20 | 4190271 | Зажим | 30 |
| 21 | 4190261 | Зажим | 5 |
| 22 | 4190275 | Зажим | 7 |
| 23 | 4190253 | Зажим | 5 |
| 24 | 4190277 | Зажим | 6 |
| 25 | 4190263 | Зажим | 1 |
| 29 | 4190262 | Зажим | 3 |
| 32 | 4419949 | Резиновая втулка | 1 |
| 33 | J271025 | Болт с шайбой | 38 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 35 | 4382432 | Проставка | 2 |
| 37 | J271040 | Болт с шайбой | 2 |
| 37A | J901040 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | J271060 | Болт с шайбой | 2 |
| 38A | J901060 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 43 | 4322539 | Проставка | 2 |
| 69 | 9767586 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
