Двигатель, генератор — HITACHI EH4000AC2

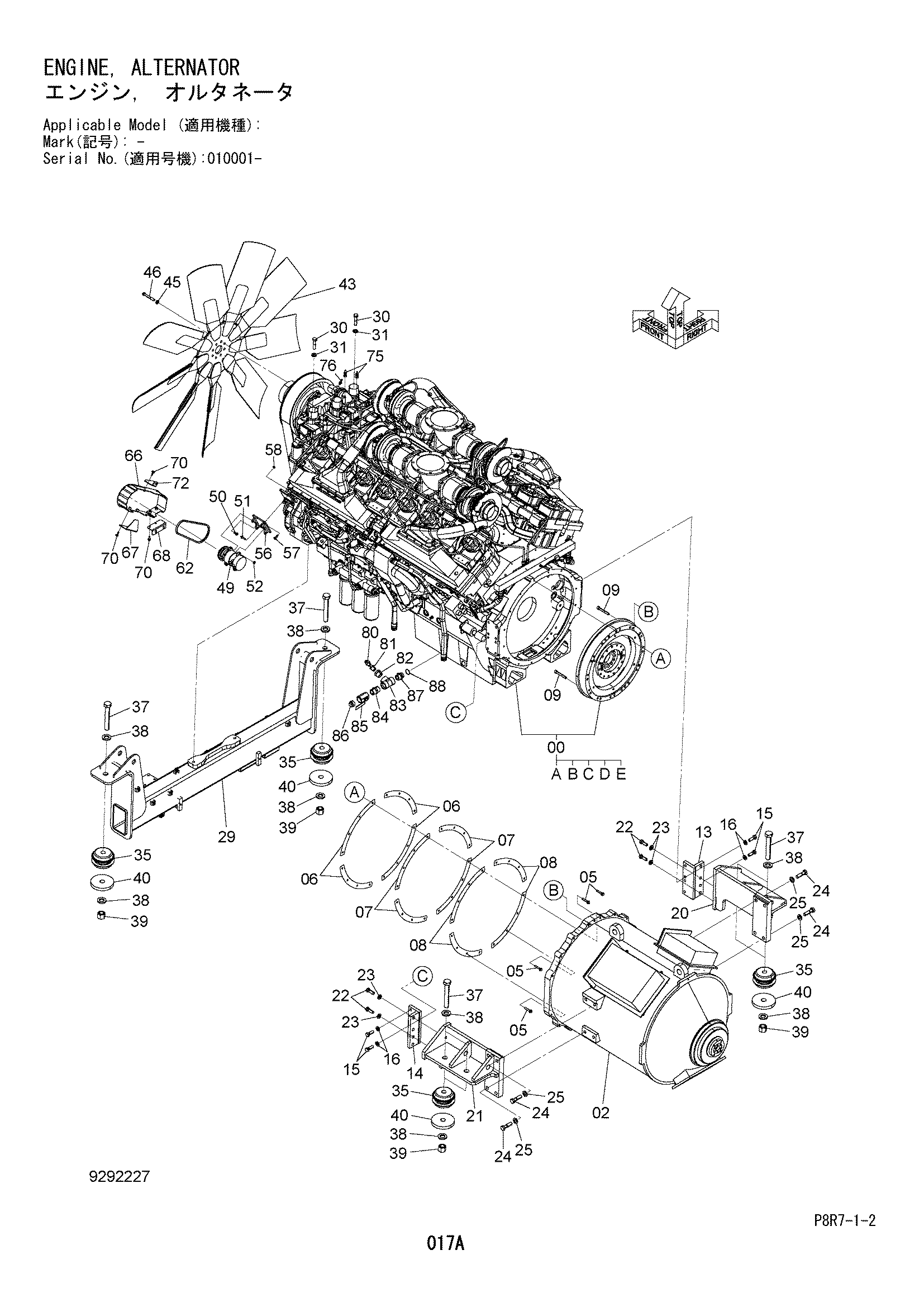

Заводская схема «Двигатель, генератор» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4673205 | Двигатель | 1 |
| 00A | 4460206 | Фильтрующий элемент | 4 |
| 00B | 4684949 | Фильтрующий элемент | 3 |
| 00C | 4228689 | Элемент (корросион) | 2 |
| 00D | 4700358 | Ремень вентилятор | 1 |
| 00E | 4649630 | Ремень (генератор) | 1 |
| 02 | 4686964 замена: YA00002047 | Генератор | 1 |
| 02 | YA00002047 | Генератор | 1 |
| 02A | 4707524 | Щётка | 16 |
| 05 | J271270 | Болт с шайбой | 16 |
| 05A | J901270 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4687536 | Регулировочная шайба 0.5mm | 16 |
| 07 | 4687535 | Регулировочная шайба 0.3mm | 8 |
| 08 | 4687534 | Регулировочная шайба 0.1mm | 8 |
| 09 | M341611 | Болт с внутренним шестигранником | 12 |
| 13 | 8111990 | Правый кронштейн | 1 |
| 14 | 8111989 | Левый кронштейн | 1 |
| 15 | J922060 | Болт | 8 |
| 16 | 4655528 | Шайба | 8 |
| 20 | 7054110 | Правый кронштейн | 1 |
| 21 | 7054109 | Левый кронштейн | 1 |
| 22 | J922060 | Болт | 8 |
| 23 | J222020 | Шайба | 8 |
| 24 | J922490 | Болт | 8 |
| 25 | J222024 | Шайба | 8 |
| 29 | 5012139 | Кронштейн | 1 |
| 30 | J922090 | Болт | 2 |
| 31 | J222020 | Шайба | 2 |
| 35 | 4405300 | Амортизатор | 6 |
| 37 | J833619 | Болт | 6 |
| 38 | J222036 | Шайба | 12 |
| 39 | M663036 | U-образная гайка | 6 |
| 40 | 4349813 | Пластина | 6 |
| 43 | 4673206 | Вентилятор | 1 |
| 45 | J222016 | Шайба | 8 |
| 46 | 4698681 | Болт | 8 |
| 49 | 4679838 | Компрессор | 1 |
| 50 | J271030 | Болт с шайбой | 2 |
| 50A | J901030 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 51 | J271040 | Болт с шайбой | 2 |
| 51A | J901040 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 52 | J950010 | Гайка | 2 |
| 56 | 8110424 | Кронштейн | 1 |
| 57 | J271035 | Болт с шайбой | 3 |
| 57A | J901035 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 58 | J950010 | Гайка | 3 |
| 62 | 4392082 | Ремень V | 1 |
| 66 | 7055596 | Защитный кожух | 1 |
| 67 | 4689630 | Защитный кожух | 1 |
| 68 | 4689631 | Кронштейн | 1 |
| 70 | J271030 | Болт с шайбой | 5 |
| 70A | J901030 | Болт | 1 |
| 70B | J222010 | Шайба | 1 |
| 72 | 8121908 | Кронштейн | 1 |
| 75 | 4453560 | Адаптер | 2 |
| 76 | 4702134 | Адаптер | 1 |
| 80 | 4221278 | Адаптер | 1 |
| 81 | 94-1604 | Переходник | 1 |
| 82 | 94-1612 | Переходник | 1 |
| 83 | 94-0666 | Тройник | 1 |
| 84 | 94-1707 | Адаптер | 1 |
| 85 | 4393020 | Шаровой клапан | 1 |
| 86 | 94-2028 | Пробка | 1 |
| 87 | 4449014 | Адаптер | 1 |
| 88 | 4449071 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
