Тормоз трубопроводы — HITACHI EH4000AC2

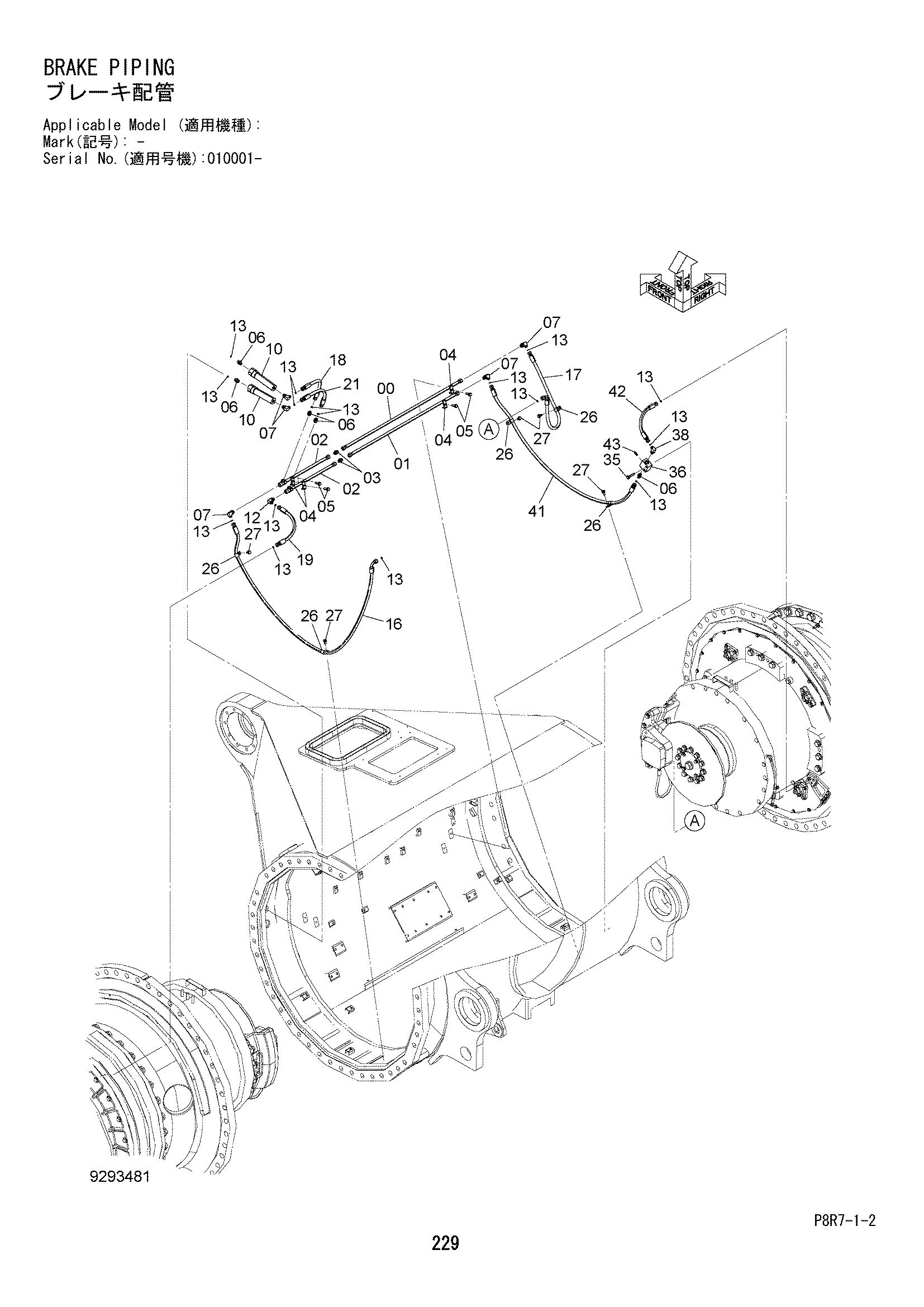

Заводская схема «Тормоз трубопроводы» для HITACHI EH4000AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9769852 | Трубка | 1 |
| 01 | 9769853 | Трубка | 1 |
| 02 | 9766610 | Трубка | 2 |
| 03 | 4620794 | Адаптер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 2 |
| 04 | 4138227 | Хомут трубки | 4 |
| 05 | J271040 | Болт с шайбой | 4 |
| 05A | J901040 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 4198405 | Адаптер | 5 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4643394 | Угловой штуцер | 5 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4653717 | Разъём | 2 |
| 12 | 4643394 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4138928 | Уплотнительное кольцо | 16 |
| 16 | 4695649 | Шланг | 1 |
| 17 | 4655700 | Шланг | 1 |
| 18 | 4214437 | Шланг | 1 |
| 19 | 4283783 | Шланг | 1 |
| 21 | 4214437 | Шланг | 1 |
| 26 | 4190262 | Зажим | 5 |
| 27 | J271025 | Болт с шайбой | 5 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 35 | J271060 | Болт с шайбой | 2 |
| 35A | J901060 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | 3118284 | Коллектор | 1 |
| 38 | 4643394 | Угловой штуцер | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4711466 | Шланг | 1 |
| 42 | 4711465 | Шланг | 1 |
| 43 | 4719042 | Винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH4000AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
